Термическая деаэрация (дегазация) воды основана на законе Генри –Дальтона, выражающемся примени­тельно к данному случаю следующим уравнением, спра­ведливым для условий равновесия:

где m — растворимость газов в воде; р —суммарное давление газа и водяных паров в пространстве над во­дой; рл, рг — парциальные давления соответственно пара и газа в том же пространстве; kp — коэффициент раст­воримости газа в воде, зависящий от температуры (чем выше температура, тем меньше коэффициент раствори­мости).

Если воду нагреть до температуры кипения, то, с одной стороны, коэффициенты растворимости газов в воде становятся равными нулю, а с другой стороны, пар­циальное давление пара над поверхностью воды стано­вится равным суммарному давлению смеси. В итоге рав­новесия растворимость газов в воде становится равной нулю. Отсюда вывод: для удаления из воды растворен­ных в ней газов достаточно нагреть ее до температуры кипения. В этом и заключается суть термической дега­зации.

Уравнение (18.2.1) характеризует предельное состоя­ние равновесия, к которому придет система, если будут созданы определенные условия и предоставлено системе достаточно времени. Рассмотрим вкратце эти условия.

Из изложенного следует, что воду необходимо на­греть. Обычно деаэрируемую воду, стекающую струйка­ми, каплями и пленкой, нагревают протекающим на­встречу паром. Тогда необходимое количество теплоты Q для нагрева в единицу времени воды в количестве W от начальной температуры t до температуры кипения 4 (и соответствующих значений энтальпии h, i')

где F – площадь поверхности теплообмена; tср – сред­няя для условий теплообмена температура воды; ∆t – температурный напор; α – коэффициент теплоотдачи.

Правая часть уравнения (18.2.2) позволяет заклю­чить, что площадь поверхности теплообмена желательно сделать как можно больше. Это дает возможность уско­рить процесс теплообмена и уменьшить габариты аппа­рата. Решая эти задачи, потек воды дробят на струи, капли или тонкие пленки. Для обеспечения максималь­ного температурного напора создают противоток пара и воды. Дробление потока и особенно сток ее тонкими пленками обеспечивают турбулизацию потока и соответ­ственно увеличение коэффициента теплоотдачи.

Этими же средствами добиваются увеличения скоро­сти десорбции газа из воды, поскольку количество уда­ляемого из нее в единицу времени газа определяется разностью концентраций газа в воде и в пространстве над водой, а следовательно, с учетом (18.2.1), разностью давлений газа в соответствии с уравнением

где ρг. р – так называемое равновесное парциаль­ное давление газа в воде, оно отвечает концентра­ции газа в воде в условиях равновесия в соответствии с (18.2.1); ρг – парциальное давление газа в пространстве над водой; kд – коэффициент десорбции, зависящий от турбулентности потока воды, вязкости, поверхностного натяжения, скорости диффузии газов в воде, а следова­тельно, от температуры.

Для достижения минимального парциального давле­ния газа в пространстве над водой осуществляют непре­рывное удаление газов (с примесью паров) из рабочего пространства деаэратора через специальный штуцер для отвода выпара деаэратора. Если деаэратор вакуумный (т. е. давление в нем меньше атмосферного), то осуще­ствляют отсос воздуха пароструйными или водоструйны­ми эжекторами.

Примеры конструктивного выполнения деаэраторов приведены на рис. 12.2.3, 12.2.4. В первом из этих случа­ев реализован пленочный принцип дробления потока во­ды, во втором – струйный. На рис. 12.2.4 в качестве вто­рой ступени дегазации применяют барботаж, т. е. пропускают пузырьки пара через слой воды. Барботаж применяется для более полной дегазации воды, особен­но для более полного удаления двуокиси углерода.

На промышленных ТЭЦ деаэраторы чаще всего пи­таются паром из промышленного регулируемого отбора турбины, а на конденсационных электростанциях – из нерегулируемых отборов турбин (рис. 8.5). При дега­зации питательной воды на ТЭС деаэратор одновремен­но выполняет функцию подогревателя очередной сту­пени подогрева в системе регенерации.

Деаэраторы типа изображенного на рис. 12.2.4 назы­вают деаэраторами «перегретой» воды. Деаэраторы не требуют подачи на них греющего пара, пар в них обра­зуется в результате дросселирования нагретой воды до такого давления, температура насыщения при котором меньше температуры воды, поступающей на деаэратор. Эта вода оказывается предварительно как бы перегре­той сверх температуры в деаэраторе, до которой охлаж­дается в результате дросселирования и частичного превращения в пар.

В конденсаторах паровых турбин происходит доста­точно полное удаление газов из основного конденсата, т. е. конденсатор одновременно выполняет роль деаэратора. Однако из-за присосов воздуха через сальники конденсатных насосов и другие неплотности в вакуумной системе турбин конденсат вновь загрязняется газами. Эти газы затем удаляются в деаэраторах атмосферного типа (с давлением несколько выше атмосферного) или в деаэраторах повышенного давления (с давлением, в несколько раз превышающим атмосферное).

Химическое обескислороживание воды

Химическое обескислороживание воды применяется для ликвидации проскоков кислорода в тер­мически деаэрированную питательную воду. Для этого в питательную воду (в баки-аккумуляторы деаэраторов) непрерывно вводят гидразин-гидрат или гидразин-сульфат, обладающие сильными восстановительными свойствами. Реакция между гидразин-гидратом и кислородом протекает по уравнению Дозировку рас­считывают на полное обескислороживание воды с неко­торым избытком гидразина.

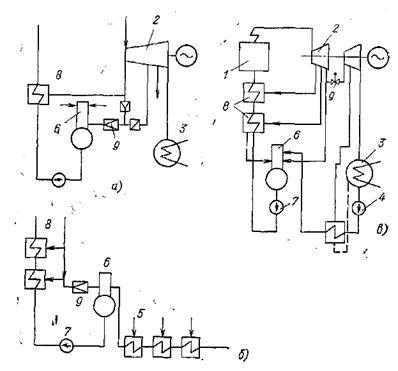

Рис. 8.5. Схемы включения деаэраторов питательной воды.

а – в качестве самостоятельной ступени регенеративного подогрева воды; б – в качестве предвключенного подогревателя в данной ступени подогрева; в – к регулируемому отбору на ТЭЦ; 1 – парогенератор; 2 – турбина; 3 – кон­денсатор; 4 – конденсатный насос; 5 – подогреватель низкого давления; 6 – деаэратор; 7 – питательный насос; 8 – подогреватель высокого давления; 9 – регулятор давления.

8.3. Теплоснабжение

Общие сведения о теплоснабжении. Теплоносители

Из всех видов потребления энергии потребление в форме теплоты по масштабам занимает первое место, несмотря на особые преимущества электроэнергии и интенсивное развитие электроэнергетики. Это обусловлено главным образом относительной дешевизной теплоты, т. е. меньшими приведенными затратами на ее выработ­ку в сравнении с электроэнергией. Однако доля капи­тальных вложений в системы теплоснабжения произ­водственных, общественных и жилых зданий велика и составляет обычно 10 – 25 % от общей стоимости строи­тельства объекта. Эксплуатационные затраты еще более значительны.

В потреблении теплоты можно выделить три основ­ных направления:

- использование теплоты для выработки электроэнер­гии на электростанциях;

- использование теплоты в печах (огнетехническое использование теплоты);

- использование теплоты в так называемых системах теплоснабжения, которые предназначены в основном для централизованного теплоснабжения группы потребителей теплоты.

Между этими тремя направлениями, однако, нет со­вершенно четких границ. Например, во втором и третьем направлениях часть теплоты может быть использована для выработки электроэнергии, как это делается на ТЭЦ. Настоящая глава посвящена рассмотрению третьего из перечисленных направлений.

В процессе централизованного теплоснаб­жения можно выделить три последовательных стадии: подготовку теплоносителя; транспортировку теплоносите­ля; использование теплоносителя.

В соответствии с этими стадиями системы теплоснаб­жения содержат элементы: источники теплоты, напри­мер котельные или ТЭЦ; тепловые сети (паровые или водяные); потребители теплоты.

Определяющими в системах теплоснабжения являют­ся потребители теплоты, поскольку они определяют па­раметры и даже вид теплоносителя, режимы теплопотребления. Вид теплоносителя и его параметры обуслов­ливают устройство теплосети. Эти обстоятельства в со­вокупности с концентрацией теплопотребления опреде­ляют устройство источников теплоснабжения. Рассмотре­ние теплофикационного цикла свидетельству­ет о том, что наиболее прогрессивной является теплофи­цированная система теплоснабжения, поскольку она обеспечивает получение наиболее высоких значений КПД за счет выработки части энергии теплофикацион­ным способом.

Основными видами теплоносителей в системах тепло­снабжения являются водяной пар и горячая в о д а. Доли этих теплоносителей в суммарном отпуске теплоты от ТЭЦ приблизительно одинаковы.

Основные преимущества воды как теплоносителя в системах теплоснабжения состоят в следующем:

1.Более высокий КПД благодаря тому, что: отработавший пар имеет меньшее давление, поскольку в па­ровых сетях велики потери давления, что прямо ведет к недовыработке электроэнергии на тепловом потребле­нии; водяные теплосети позволяют использовать ступен­чатый подогрев сетевой воды и этим еще увеличить вы­работку электроэнергии теплофикационным способом, которая перекрывает расход электроэнергии на пере­
качку воды.

2.Повышенная аккумулирующая способность водя­ ной системы теплоснабжения, меньшие затраты на нее и более дальнее теплоснабжение.

3.Возможность центрального регулирования тепло­вых нагрузок. Снижение температуры пара ведет к его конденсации, а снижение давления – к гидравлической разрегулировке теплосетей.

4.Отсутствие потерь качественного конденсата у по­требителей. Вода водяных теплосетей менее качественна, поэтому ее потери обходятся дешевле.

Основные недостатки воды как теплоносителя:

- большая чувствительность к авариям, поскольку утеч­ки воды при авариях в 20 – 40 раз больше, чем пара. Это приводит к необходимости аварийного отключения сети, тогда как паровая сеть при аналогичном повреж­дении могла бы продолжительное время оставаться в работе;

- чрезмерно жесткая гидравлическая связь между все­ми точками системы, что приводит к гидравлическим разрегулировкам сети.

При выборе теплоносителя определяют приведенные затраты по сравниваемым системам с учетом затрат в источники теплоснабжения, тепловые сети и абонент­ские установки. Однако при этом приходится принимать во внимание неполную взаимозаменяемость воды и па­ра. Так, например, в процессах обдувки, пропарки, па­ровой сушки пар не может быть заменен водой. Если теплоснабжение осуществляется от котельной, то отпа­дает преимущество воды, связанное с выработкой элек­троэнергии теплофикационным способом.

Обычно воду в качестве теплоносителя применяют тогда, когда среднегодовая температура теплоносителя в теплообменном аппарате не превышает 40 °С. При бо­лее высоких параметрах применяют пар.

Кроме воды и пара в качестве теплоносителей могут использоваться:

Высокотемпературные продукты сго­рания топлива (непосредственно после его сгора­ния) – применяются в так называемых огнетехнических устройствах индивидуального теплоснабжения. Транспортировать на дальние расстояния высокотемпературные газы практически невозможно или нецелесо­образно.

Низкотемпературные продукты сгорания топлива (после их высокотемпературного использования)– так называемые отходящие газы.
Транспортировать их на расстояние более 50 – 100 м обычно экономически невыгодно.

Горячий воздух может применяться для отопления (для подачи непосредственно в отапливаемые по­мещения), однако воздух непригоден для систем горячего водоснабжения, для большинства систем кондициони­рования воздуха и технологических процессов, поэтому применение его ограничено. Транспортируют его на рас­стояние не более чем на 50 – 80 м.

Прочие теплоносители обычно применяются для специальных условий.

8.4. Тепловое потребление

Основными потребителями теплоты в систе­мах теплоснабжения являются:

1. Устройства отопления и вентиляции помещений, устройства горячего водоснаб­жения и кондиционирования воздуха.

В жилых и общественных помещениях максимально допускаемая температура поверхности нагрева отопи­тельных приборов ограничивается санитарно-гигиени­ческими требованиями. На наружных поверхностях нагревательных приборов при температуре 65 – 70 °С начинаются разложение и сухая возгонка органической пыли. При 80 °С этот процесс протекает достаточно интенсивно. Поэтому с учетом температурного напора в отопительном приборе для жилых домов и многих других помещений в системах отопления с местными нагревательными приборами (радиаторами, конвектора­ми, приставными отопительными панелями) температу­ра теплоносителя не должна превышать 95 °С. Для детских яслей и садов, больниц и т. п. – 85 °С. Для большинства производственных помещений, а также лестничных клеток – 150 °С.

В системах отопления в качестве теплоносителя чаще применяется вода. В подающем трубопроводе двухтрубных водяных теплосетей при проектировании отопления для условий расчетной температуры наруж­ного воздуха (т. е. для расчетной максимальной нагрузки отопления) рекомендуется принимать температуру сетевой воды равной 150 °С. Однако с учетом технико-экономических соображений и других условий эту температуру допускается принимать выше (до 200 °С) или ниже (до 95 °С).

Если в системах отопления с местными нагреватель­ными приборами в качестве теплоносителя используется пар, например для отопления производственных по­мещений, то температура его не должна превы­шать 130°С.

В системах отопления со встроенными в строитель­ные конструкции нагревательными элементами и стоя­ками (системы панельного и панельно-лучистого отоп­ления) средняя температура на обогреваемой поверхно­сти не должна превышать, например, для полов жилых зданий 24 °С, для полов производственных предприя­тий 26 °С, для потолков при высоте помещений 2,5 – 2,8 м 28 °С.

Температура воды при горячем водоснабжении должна быть не ниже 60 °С, верхним пределом обычно является 70 °С.

Кондиционирование воздуха используют:

для достижения установленных нормами метеороло­гических условий и чистоты воздуха в помещениях, если они не могут быть обеспечены вентиляцией;

для создания и поддержания метеоусловий, диктуе­мых технологическими требованиями;

для создания и поддержания оптимальных метеоус­ловий и условий промежуточных между оптимальными и допустимыми.

2. Тепловые технологические аппараты и устройства – подогреватели для газообразных, жидких и твердых веществ; выпарные и ректификационные аппараты; сушилки для различных материалов и изделий; реакторы для осуществления химических процессов и т. п.

Пар или вода могут при этом использоваться либо только как теплоносители, либо и непосредственно в ка­честве компонента для производства продукции. Неред­ко оказывается целесообразным для технологических процессов и для отопления производственных помеще­ний промышленного предприятия использовать единый теплоноситель. Для технологических процессов чаще всего применяется насыщенный или слабо перегретый пар с давлением 0,3 – 0,8 МПа и вода с температурой до 150 °С. Однако в некоторых случаях применяется пар с давлением до 9 МПа.

3. Силовые технологические агрегаты, имеющие в качестве привода паровые машины или турбины: паровые молоты и прессы, ковочные машины, паровые насосы, турбокомпрессоры для сжатия газов и т. д. Теплоноситель и одновременно рабочее тело в этих случаях – водяной пар: для паровых машин –обычно насыщенный или перегретый до 200 – 250 °С при давлении 0,8 – 1 МПа, а для паровых турбин — перегре­тый пар более высоких параметров.

Тепловые потребители диктуют источникам тепло­снабжения не только вид теплоносителя и его парамет­ры, но также характер изменения во времени тепловых нагрузок и параметров теплоносителя. В соответствии с этим различают: сезонную тепловую нагрузки и круг­логодовую тепловую нагрузку.

К сезонной тепловой нагрузке относятся отопление, вентиляция и кондиционирование воздуха. Отопление и вентиляция – это зимние тепловые нагруз­ки. Кондиционирование предполагает охлаждение воз­духа в летний период. Если искусственный холод полу­чают абсорбционным или эжекционным методом, то это требует затраты теплоты, т. е. источник теплоты покры­вает летнюю тепловую нагрузку. Эти виды тепловой нагрузки зависят от климатических условий, прежде всего от температуры наружного воздуха, а также от направления и скорости ветра, интенсивности солнечно­го излучения, достигающего поверхности Земли, влаж­ности воздуха.

Некоторые отрасли промышленности, в основном связанные с переработкой сельскохозяйственного сырья, также имеют сезонный характер теплопотребления, на­пример сахарные заводы. Сезонная нагрузка обычно имеет слабопеременный график и резкопеременный годовой график.

К круглогодовой тепловой нагрузке относятся технологическая нагрузка и горячее водоснаб­жение. Графики технологической нагрузки сильно отличаются для предприятий различных отраслей промышленности.

Графики горячего водоснабжения по характеру изменений во времени зависят от уровня благоустройст­ва жилых и общественных зданий, распорядка рабочего дня основных групп населения, от режима работы ком­мунальных предприятий. Технологическая нагрузка слабо зависит от температуры наружного воздуха и час­то имеет резкопеременный суточный график (особенно для одно - и двухсменных предприятий) и слабоперемен­ный годовой график.

При решении задач проектирования и эксплуатации в расчеты закладываются прежде всего следующие параметры, характеризующие тепловое потребление:

- максимальная расчетная тепловая нагрузка;

- характер изменения нагрузки в течение суток – су­точный график нагрузки;

- характер изменения нагрузки в течение года — годо­вой график нагрузки;

продолжительность тепловых нагрузок в течение года – график продолжительности тепловых нагрузок;

- термодинамические параметры состояния теплоно­сителя.

При проектировании установок централизованного теплоснабжения расходы теплоты принимают на осно­вании проектов теплопотребляющих установок. Если таковые отсутствуют, то в качестве основы принимают так называемые укрупненные измерители, т. е. разрабо­танные с учетом аналогичных проектов и данных экс­плуатации подобного оборудования.

8.5. Системы теплоснабжения

Если вода, циркулирующая в теплосети (ее назы­вают сетевой водой), частично отбирается для горячего водоснабжения, то систему теплоснабже­ния называют открытой (разомкнутой). Если же вода, циркулирующая в теплосети, не отбирается або­нентами, а только отдает им теплоту, то систему тепло­снабжения называют закрытой (замкнутой). Або­нентскими установками называют 'собственно тепло потребляющие установки, например отопительный прибора водоразборный кран, изображаемые далее на рисунках.

Схемы присоединения абонентских установок к теп­лосетям (абонентские вводы) в этих случаях отлича­ются. Различны схемы присоединения абонентских уста­новок также в одно-, двух - и трехтрубных (многотрубных) системах теплоснабжения.

Водяные системы теплоснабжения чаще всего вы­полняют двухтрубными: одна труба служит в качестве подающей для горячей воды, а другая – в качестве обратной для охлажденной у абонента воды. Если коли­чества воды, необходимые для горячего водоснабжения, с одной стороны, и для покрытия нагрузок отопления и вентиляции, с другой стороны, одинаковы, то воз­можно применить однотрубную систему. В ней горячая вода, отдав часть теплоты на покрытие нагрузок отоп­ления и вентиляции, поступает на горячее водоснабже­ние по открытой схеме.

В трехтрубных (много трубных) системах одна труба служит (в качестве обратной для охлажденной воды, а две (или более) трубы служат подающими, каждая из которых обслуживает определенную группу потребите­лей. Например, по одной подается постоянное количе­ство воды с переменной температурой для покрытия нагрузок отопления и вентиляции, а по другой (дру­гим) – переменное количество горячей воды постоянной температуры для покрытия нагрузок бытового и техно­логического горячего водоснабжения. Трехтрубные си­стемы требуют больше капитальных вложений, но по­зволяют осуществлять центральное регулирование двух разнородных тепловых нагрузок.

Рассмотрим более подробно схемы присоединения абонентских установок к имеющим широкое применение двухтрубным водяным теплосетям при замкнутой си­стеме теплоснабжения.

Абонентские установки к теплосетям часто подклю­чаются не непосредственно, а через тепловые пункты.

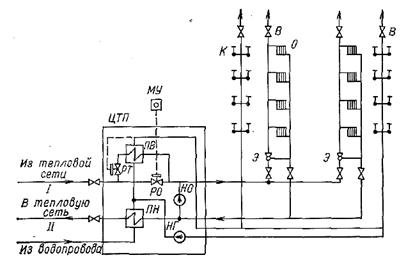

На рис. 8.6 изображена схема присоединения абонентских установок к тепловым сетям через тепло­вой пункт.

Вода из подающего трубопровода теплосети частично проходит через регулятор РО непосредственно к элеваторам Э абонентов, а в остальной части проходит через подогреватель ПВ, где охлаж­дается за счет нагрева водопроводной воды и далее смешивается с водой, прошедшей через РО. Часть воды, отдавшая теплоту в отопительных приборах О, возвращается в обратный трубопровод теплосети, а другая часть подхватывается насосом НО и вновь возвращается в отопительные приборы в смеси с водой, поступив­шей из подающей магистрали теплосети через РО и ПВ. Водопро­водная вода нагревается сначала в ЛН за счет энергии обратной сетевой воды, а затем в ПВ водой из подающей магистрали и далее направляется к водоразборным кранам К. Неиспользованная в кра­нах вода рециркулирует в этом контуре, для чего подается в ли­нию водопроводной воды между ПН и ПВ.

Рис. 8.6. Схема присоединения отопления и горячего водоснабже­ния группы зданий к тепловой сети через тепловой пункт. В – воздушный кран; К – водоразборный кран; НО – насос отопления смеси­тельный; НГ – насос горячего водоснабжения циркуляционный; ПН – подогре­ватель горячего водоснабжения нижней ступени; ПВ – подогреватель горячего водоснабжения верхней ступени; РТ – регулятор температуры воды; РО – ре­гулятор температуры отапливаемых помещений; МУ – моделирующее устрой­ство; Э – элеватор; О – отопительный прибор.

Преимуществом схемы присоединения через тепло­вой пункт является то, что теплотой пункт обслужива­ет сразу группу зданий, поэтому позволяет обходиться без индивидуальных регуляторов. При этом в качестве импульса для регулирования отопления могут быть ис­пользованы либо температура воздуха в отапливаемом помещении, либо температура воздуха в устройстве, мо­делирующем температурный режим в отапливаемых по­мещениях.

На центральных тепловых пунктах обычно размеща­ются центральные водо-водяные подогреватели для отопления и горячего водоснабжения, центральная сме­сительная насосная установка сетевой воды, подкачива­ющие насосы холодной водопроводной и сетевой воды, приборы для измерений и автоматизации. Количество узлов обслуживания при применении центральных теп-ло1вых пунктов уменьшается, что упрощает эксплуата­цию. Уменьшаются капитальные вложения на подогре­ватели горячего водоснабжения, насосные установки, регулирующие устройства. Однако увеличиваются ка­питальные вложения на сооружение распределительной сети, поскольку вместо двухтрубной сети на этих участ­ках приходится сооружать четырехтрубные распредели­тельные сети. Степень централизации тепловых пунктов определяется технико-экономическими расчетами с уче­том плотности теплового потребления, планировки райо­на застройки и режимов теплового потребления.

Схемы присоединения абонентских установок к во­дяным теплосетям. в закрытой двухтрубной системе теп­лоснабжения изображены на рис. 8.7 На рисунке представлены схемы включения однородных нагрузок: схемы а – г – схемы присоединения отопительных уста­новок; схемы д, е – схемы присоединения установок го­рячего водоснабжения и схемы совместного присоедине­ния в одном узле (на одном абонентском вводе) уста­новок отопления и горячего водоснабжения – схемы ж – м.

Отопительные установки, показанные на рис. 8.7а – в, ж – л, присоединены к теплосетям по зависимой схе­ме—давление в абонентских установках зависит от давления в тепловой сети. На рис. 8.7г, м изображе­но присоединение отопительных установок абонентов к тепловым сетям по независимой схеме – давление в отопительных приборах не зависит от давления в тепловой сети. Абонентские установки горячего водоснаб­жения в закрытых системах теплоснабжения присоеди­няются только через водо-водяные подогреватели, т. е. по независимой схеме.

В зависимой схеме присоединения оборудование або­нентских установок проще и дешевле, может быть полу­чен больший перепад температур, а следовательно, меньший расход воды и меньшие диаметры трубопрово­дов сети. Однако при зависимой сети существует жест­кая гидравлическая связь теплосети с отопительными приборами абонентских установок, которые обычно имеют пониженную. Механическую прочность. Например, В чугунных отопительных приборах (радиаторах) допу­стимое давление составляет не более 0,6 МПа, в то вре­мя как в протяженных теплосетях оно обычно в 2 – 3 ра­за выше. Если давление в обратной линии теплосети в статических условиях (т. е. при прекращении циркуля­ции воды) превышает допустимое давление в абонент­ских установках, то применение зависимой схемы при­соединения абонентских установок недопустимо, посколь­ку аварийное отключение насоса или ошибочное пере­крытие клапана в обратной линии теплосети может привести к разрыву приборов в отопительных установ­ках абонентов. В системах теплоснабжения крупных го­родов предпочтительной является независимая схема присоединения абонентских установок к теплосети.

В схеме а вода из подающего трубопровода тепло­сети непосредственно поступает в отопительные прибо­ры через клапан регулятора расхода PP. Вода, отдав­шая теплоту, идет в обратный трубопровод теплосети. При подключении жилых домов по такой схеме вода в подающем трубопроводе теплосети не может быть вы­ше 95°С. Отопление промышленных предприятий не имеет таких жестких ограничений, поэтому нередко подключается по описанной схеме.

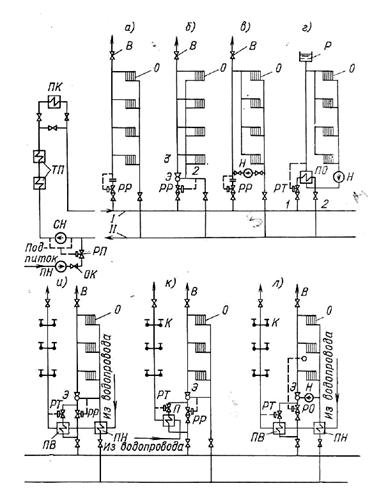

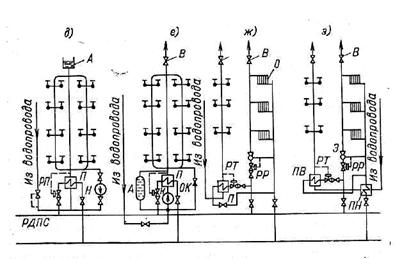

Рис. 8.7. Схемы присоединения абонентских установок к теплосетям в закрытой двухтрубной водяной си­стеме теплоснабжения.

а – зависимая отопительной установки без смешения; б – зависимая отопительной установки со струйным смешением; в – зависимая отопительной установки с на­сосным смешением: г – независимая ото­пительной установки с циркуляционным насосом; д – установки горячего водоснаб­жения с верхним аккумулятором; е – уста­новки горячего водоснабжения с нижним аккумулятором; ж – параллельная уста­новка горячего водоснабжения и отопи­тельной установки по зависимой схеме со струйным смешением; э – смешанная уста­новка горячего водоснабжения и отопи­тельной установки по зависимой схеме со струйным смешением; и – двухступенча­тая последовательная установки горячего водоснабжения и отопительной установки
