Методика определения эксплуатационных норм водопотребления и водоотведения (ЭНВН) населенных пунктов (стр. 28 )

Таблица 11. Результаты измерения водопотребления на отдельном объекте

Дата и время записи показаний прибора учета воды (до 1 мин)	Показания прибора учета воды, м3	Расход воды, м3	Время между замерами (до 1 мин)	Удельное водопотребление
1	2	3	4	5
09ч 10 мин 18ч 10 мин	19907 20068,5	161,50	9 сут 00 ч 00 мин	260 л/сут. чел
10.04 2 ч 12 мин 10.04 4 ч 45 мин	19916 19916,54	0,54	2 ч 33 мин	3,11 л/ч. чел
11.04 2 ч 03 мин 11.04 4 ч 10 мин	19934,42 19934,87	0,45	2 ч 07 мин	3,14 л/ч. чел
12.04 2 ч 08 мин 12.04 4 ч 22 мин	19952,75 19953,23	0,48	2 ч 14 мин	3,14 л/ч. чел
qсут. = 260,0 л/сут∙чел; qн. фак. = 3,13 л/ч∙чел; qут..сут = 21 × (3,13 – 0,2) = 61,53 л/сут∙чел; Устранимые утечки при qн. норм.= 2,95 л/ч∙чел(см. п. 6.10): qут. сут. устр = 21× (3,13 – 2,95) = 3,78 л/сут∙чел; Суточные устранимые утечки по всему дому: Qут. сут. устр = 3,78 × 69 = 260,82 (м3/сут).

Для оценки утечек воды в каждом отдельном жилом здании использованы данные натурных измерений. Также проведены расчеты устранимых утечек воды по каждому зданию:

qут. сут. устр = 21 (qн. факт - qн. норм ) ∙ N ,

где: qн. факт – фактический удельный ночной расход с 1 до 4 часов, л/ч∙чел;

qн. норм – нормируемое значение ночных расходов при реально достижимом уровне

технической эксплуатации зданий;

N – количество жильцов в здании, чел.

Величина qн. норм определена для жилого фонда по интегральному графику распределения частоты появления ночных расходов воды. На основании значений qн. факт , приведенных в таблице 13, составлен полигон частот появления ночных расходов. Данные сведены в таблицу 12. На основании расчетных данных таблицы 12 построена интегральная кривая распределения ночных расходов в жилых зданиях данной выборки (рис.3), который позволяет сделать вывод, что снижение утечек при сложившихся в подавляющем большинстве жилых зданий технических условиях эксплуатации внутренних систем водоснабжения возможен до qн. норм = 2,95 л/ч∙чел.

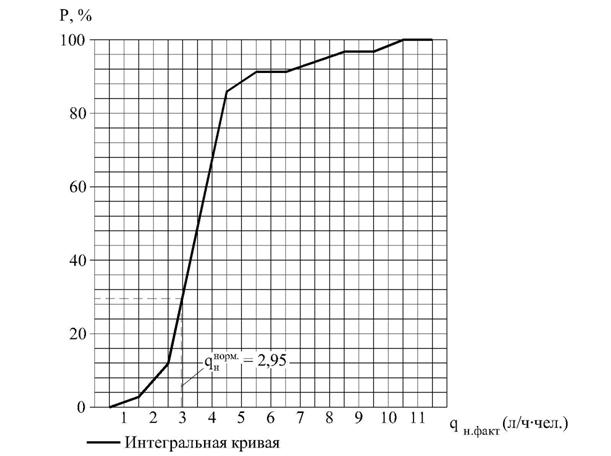

Рис. 3. Интегральная кривая распределения ночных расходов.

Таблица 12. Частота появления ночных расходов воды в жилых зданиях

Интервалы значений ночных расходов, л/ч∙чел	Середина интервала, л/ч∙чел	Частота появления ночных расходов воды	Вероятность (на-копление частот), появления ночных расходов, %)
общее число	относительная величина
1	2	3	4	5
0-1	0,5	0	0	0
1-2	1,5	1	0,029	2,9
2-3	2,5	3	0,088	11,7
3-4	3,5	13	0,382	49,9
4-5	4,5	12	0,353	85,2
5-6	5,5	2	0,059	91,1
6-7	6,5	0	0	91,1
7-8	7,5	1	0,029	94,0
8-9	8,5	1	0,03	97,0
9-10	9,5	0	0	97,0
10-11	10,5	1	0,03	100,0
		34	1

Величина qн. норм принята из расчета, что в 70% жилых зданий требуется проведение работ по устранению утечек.

Согласно рис.3. qн. норм = 2,95 л/ч∙чел. принята из условии сокращения потерь воды до реально достижимого уровня технической эксплуатации. Величина qн. норм = 2,95 л/ч∙чел не является конечным результатом снижения утечек в жилых зданиях. При достижении ночных утечек в размере 2,95 л/ ч∙чел. ЭНВН должны пересматриваться, а размер утечек должен сокращаться до 1,5-2 л/ ч∙чел., а в конечном итоге до полезного ночного расхода qн. пол = 0,2 л/(ч. чел).
