Инструкция техобслуживания (стр. 2 )

A1 Factory Preset Only / Только заводские настройки/. Не следует изменять величину этого параметра, необходимо оставить заводские настройки.

A2 Linear Fan Speed Control Table /Таблица регуляции линейной скорости вентилятора/. Величина этого параметра устанавливается в соответствии с требованиями двигателей, установленных в разных моделях охладительных установок. Заводская принятая величина этого параметра для продукта TBA составляет 00. Больше информации на эту тему - в Таблице 2.

A1 Factory Preset Only / Только заводские настройки/. Не следует изменять величину этого параметра, необходимо оставить заводские настройки.

A4 Water Management Configuration Selector /Выбор настройки системы подачи воды в установке/. Этот параметр находит применение, когда охладительная установка, оснащенная стандартным спускным подносом, модернизирована посредством установки системы слива жидкости. Следует ознакомиться с таблицей 3 с целью получения дополнительной информации.

A1 Factory Preset Only / Только заводские настройки/. Не следует изменять величину этого параметра, необходимо оставить заводские настройки.

A6 Salinity / Timed Drain Selector /Выбор режима опорожнения резервуара: в зависимости от засоления воды /периодическое опорожнение/. Дает возможность выбора между пользованием системой контроля воды в резервуаре (контроль засоления) и функцией периодического опорожнения резервуара.

A1 Factory Preset Only / Только заводские настройки/. Не следует изменять величину этого параметра, необходимо оставить заводские настройки.

A8 Timed Drain Valve Dump Period /Периодическое опорожнение резервуара с водой/. Величина этого параметра была предварительно установлена, однако есть возможность ее модификации, в зависимости от местных условий, согласно информации, представленной в таблице ниже. С целью получения дополнительной информации, следует ознакомиться с данными таблицы 4 (применяется лишь тогда, когда параметр А6 будет настроен на 1).

A9 Tank Drain Delay /Время опорожнения резервуара/. Этот параметр дает возможность настройки времени, которое пройдет от момента выключения кондиционера до открытия спускного клапана и опорожнения резервуара. Величина этого параметра во всех охладительных установках настроена на 36. Это соответствует 72 часам [2 часа на каждый элемент]. Никогда не следует устанавливать этот параметр на 00.

B1 Weather Seal Opening Speed /Скорость открывания погодной заслонки/. Минимальная скорость, которая требуется для открытия погодной заслонки в установке.

B2 Weather Seal Opening Speed Duration. Минимальное время, требуемое для открытия погодной заслонки при рекомендуемой скорости.

B3 Pre-Wet Time Selector /Выбор времени предварительного увлажнения/. Этот параметр определяет время продолжительности цикла предварительного увлажнения. См.: таблица 5.

B4 Humidity enable/disable /включение/выключение функции Влажность/. Следует ознакомиться с инструкцией установки охладителей типа IWC, представленных на стр. 6. Параметр дает возможность выбора между контролем уровня влажности (заводская настройка) и полным контролем влажности.

B5 Smart Hub count. Показывает количество установок типа smart hub, обнаруженных посредством IWC во время первого запуска, или после повторного включения электропитания. Никогда не следует самому перезагружать устройство.

ТАБЛИЦА 2 - параметр A2

Охладитель	величина
Большие приводные устройства: 1W	01
Малые приводные устройства: W	00
TBA	00
Coolair	00
ICON	00

ТАБЛИЦА 3 - параметр A4

(Выбор режима системы подачи воды)	Номер
отсутствие соленоида, спускного клапана или датчиков (стандартный спускной поднос)	00
для использования в будущем	01
для использования в будущем	03
Устройство с соленоидом, спускным клапаном, 2-контактные датчики	19
для использования в будущем	32
для использования в будущем	33
для использования в будущем	35
для использования в будущем	51

ВНИМАНИЕ В продуктах с системой подачи воды, оснащенных соленоидом, спускным клапаном и датчиками, этот параметр никогда не может быть настроен на „00” (выключенный). Несоблюдение этого требования, может сократить срок службы фильтра в установке.

ТАБЛИЦА 4 - параметр A8

Охладитель	величина	Время между спусками воды
Модели ES, EX, ICON (рекомендуется)	04	65 минут
TBA (рекомендуется)	07	2, поз.
Другие настройки (могут быть применены в местах, где вода плохого качества и время срока службы фильтра более короткое)	05	75 минут
Другие настройки (могут быть применены исключительно в случае, когда клиент полностью осведомлен, что срок службы охладительного фильтра в установке будет сокращен). Изменение этой величины повлечет за собой сокращение его срока службы	11	4 часа
15	10 часов

ТАБЛИЦА 5 - параметр B3

выбор времени предварительного увлажнения	Время предварительного увлажнения (минуты)
00	выключено
01	1.0
02	1.5
03	2.0
04	2.5
05	3.0
06	3.5
07	4.0

HORIZON III и IV

С целью правильного функционирования, дистанционное управление Horizon III и IV должны применяться при включении электропитании, с целью установки индивидуального адресного кода CPMD. Эти адреса предотвращают прием и реагирование на сигналы, которые происходят от управляемых дистанционным управлением установок с модулем CPMD, которые находятся поблизости (например, если дома установлены две такие же дистанционно управляемые установки Breezair, или если в соседнем доме установлена другая дистанционно управляемая установка Breezair.)

Адрес CPMD может быть настроен исключительно во время первых четырех минут после подключения питания к установке CPMD.

Во время первого запуска, дистанционное управление Horizon III и IV автоматически настроит адрес в CPMD, в соответствии с настройками двухрядного переключателя. Состояние двухрядных переключателей адресного кода был настроен на заводе и не должен быть изменен. Переключатель находится на внутренней части крышки батареи дистанционного управления. Дистанционное управление Horizon I и II должно соответствовать обозначению на специальной наклейке, размещенной на CPMD (см.: инструкцию, стр. 10).

С целью конфигурации автоматического кода адреса, следует поступать согласно нижеупомянутой инструкции.

1. Следует удостоверяться, что установка CPMD отключено от источника питания.

2. Следует удостоверяться, что из дистанционного управления изъяты батареи.

3. Следует удостоверяться, что дисплей пульта управления пуст.

4. Если дисплей не пуст, следует включить и выключить установку (при вынутых батареях) пока дисплей не будет пуст.

5. Следует удостовериться, что приемник подключен к панели CPMD и настроен соответствующим образом.

6. Подключить электропитание к панели CPMD; подождать 5 секунд, пока засветятся светодиоды СИД.

7. Следует вставить батарейки в пульт дистанционного управления. На дисплее появится символ “o”.

8. В пульте будет установлен адрес панели CPMD.

Представленная процедура не будет работать в случае старших установок, ее можно провести исключительно для пультов Horizon III и IV. Если пульт использовался на более ранних модулях, должен быть настроен в соответствии с представленным выше способом.

ПРИЗНАКИ ПРОБЛЕМЫ:

Когда питание включено, символ “о” не появляется на экране настенной панели управления TBA, а в случае установки ICON нижняя линия не мигает. Кнопки не имеют подсветки.

СЛЕДУЕТ ПРОВЕРИТЬ/ВЫПОЛНИТЬ

· Убедиться, включен ли выключатель модуля CPMD

· Проверить кабель питания и удостовериться, правильно ли он подключен к модулю CPMD.

· Трехцветный светодиод СИД светит зеленым цветом (что показывает, что модуль CPMD в порядке)

· Проверить кабель питания настенной панели управления и удостовериться, правильно ли он подключен к модулю CPMD.

ПРИЗНАКИ ПРОБЛЕМЫ:

Кнопки засветятся при запуске установки, однако после нажатия любого из них, всего лишь мигают.

СЛЕДУЕТ ПРОВЕРИТЬ/ВЫПОЛНИТЬ

· Признаки могут указывать на проблему с кабелем передачи сигнала. Следует проверить состояние этого кабеля, подсоединяя настенную панель управления с помощью тестового кабеля (№ части 831534), доступного у дистрибьютора запчастей.

· Кабель может быть слишком длинный или может реагировать на электромагнитные нарушения.

ПРИЗНАКИ ПРОБЛЕМЫ:

После включения установки на экране появилась надпись “Service”, кнопки не действуют, действует подсветка.

СЛЕДУЕТ ПРОВЕРИТЬ/ВЫПОЛНИТЬ

· Возможно, что мы имеем дело с Б/У настенной панелью управления или модулем CPMD. Серийные номера не распознаваемы в этих двух установках контроля.

(слово „Б/У” означает, что: регуляторы или модули CPMD, которые по разным причинам были ранее подключены к другим моделям CPMD или настенным панелям).

· Следует нажать кнопку со стрелкой DOWN “▼” или UP “▲” на настенной панели управления в течение ок. шести (6) секунд, или пока надпись „Service” не исчезнет. Нажатие кнопки „UP” “▲” передает операционные сигналы от панели к CPMD. Нажатие кнопки „DOWN” “▼” передает операционные сигналы от CPMD к панели.

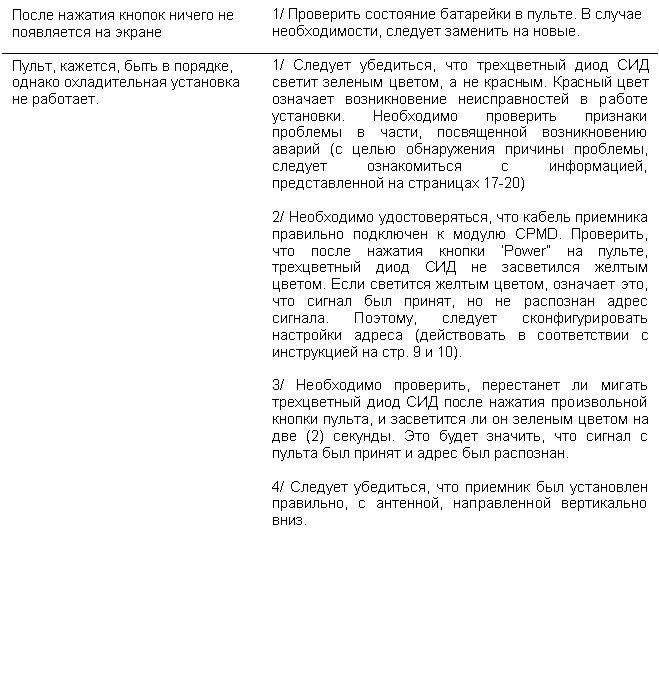

При запуске следует осуществить проверку нескольких элементов, с целью обеспечения правильной работы охладительной установки. В первую очередь следует проверить, поддерживается ли связь пульта дистанционного управления с модулем CPMD, а также управляет ли CPMD всеми периферийными установками. Ниже представлены несколько типичных проблем, которые могут появиться при запуске ново установленного охладителя.

Обратите внимание! Каждый раз, когда установка CPMD включена, имеет место пятисекундная (5 секунд) пауза, прежде чем включатся светодиоды СИД. При выключении модуля CPMD следует всегда подождать шесть (6) секунд перед его повторным включением. Установка имеет функцию поддержки на случай возникновения перерывов в доставке энергии, длящихся как минимум 5 секунд.



Представленный способ не совместим с установками ниже CMPD 2001, служит всего лишь как помощь в установке

Автоматическая настройка параметра А4 после включения (POWER ON) электропитания осуществляется посредством ввода замыкающего штепселя в панели CPMD, на место, где были подключены датчики воды. Если замыкающий штепсель (номер части 879079) отсутствует, Параметр А4 должен быть настроен установщиком/работником, который занимается техобслуживанием, согласно инструкциям, представленным на стр. 4 „Переход в режим настроек с помощью настенной панели управления”, а также в таблице 3, на стр. 7.

Замыкающий штепсель должен быть вставлен перед включением (POWER ON) установки CPMD. В моменте включения (POWER ON) CPMD распознает, что датчики воды и соленоид установлены, и автоматически настраивает параметр А4 на „00” (см.: стр. 7, таблица 3)
