BREEZAIR

INTERNATIONAL

ИНСТРУКЦИЯ ТЕХОБСЛУЖИВАНИЯ

для продуктов

TBA & ICON/ CPMD

2006 / 2007

ЭКСПОРТНЫЙ вариант

Январь 2007

Содержание

3 – Подключение устройств к панели управления CPMD.

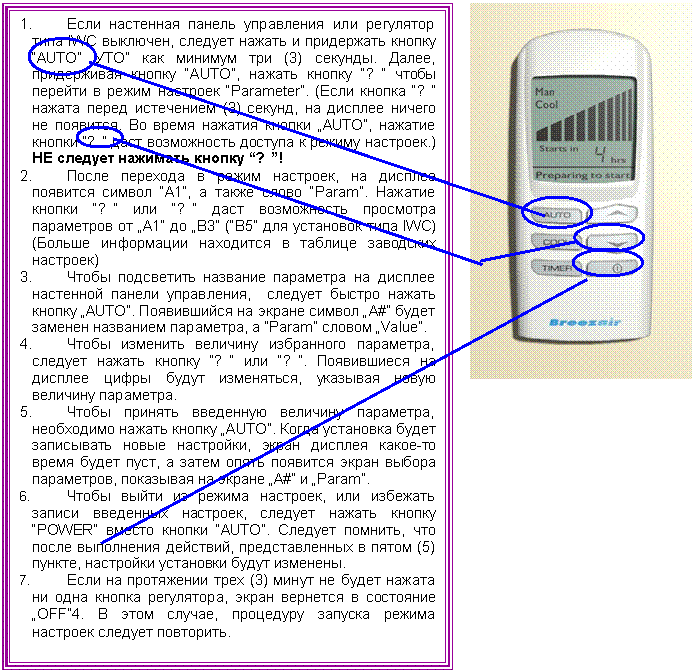

4 – Переход в режим параметров с помощью настенной панели управления.

5 – Заводские настройки / Настенная панель управления.

8 – Автоматическая конфигурация адреса CPMD в устройствах Horizon 3 и 4.

9 – Быстрая диагностика запуска с помощью настенной панели управления.

10 – Быстрая диагностика запуска с помощью пульта дистанционного управления.

11 – Стандартные настройки спускного подноса с замыкающим штепселем.

12 – Предварительное охлаждение или подготовительный цикл запуска.

13 – Процедура обнаружения неисправностей с помощью настенной панели управления.

14 – Анализ аварийных кодов с помощью настенной панели управления.

15 – Аварийный код № 1

16 – Аварийный код № 2

17 – Аварийный код № 4

18 – Аварийный код № 7

18 – Аварийный код № 8

19 – Обслуживание Системы Подачи Воды.

20 – Тестирование работы элементов системы подачи воды с помощью настенной панели управления.

21 – Устройство контроля Icon phase 3 2005/2006

22 – индикатор СИД (светодиод) устройства контроля phase 3 2005/2006

22 – Тестирование обмотки двигателя устройства типа ICON

23 – Устройство контроля Icon phase 2 2004/05

24 – Охладители типа BREEZAIR ICON – обзор технических параметров

25 – Охладители приводные BREEZAIR ICON – обзор технических параметров

27 – Охладители типа EA – обзор технических параметров

CPMD = Драйвер

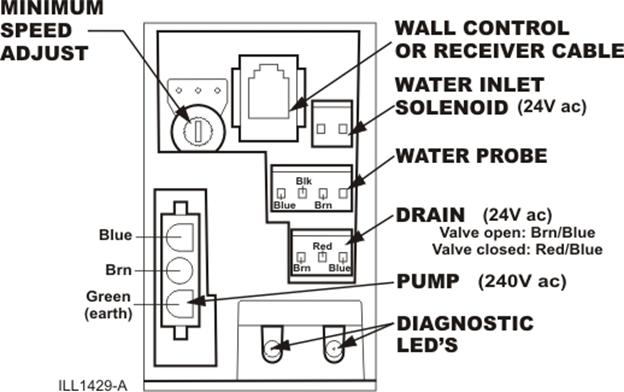

Светодиод СИД красного цвета (который находится с правой стороны) показывает состояние засоления воды, а также настройки системы подачи воды. Трехцветный диод СИД (который находится по левой стороне) сигнализирует состояние, а также возможные неисправности в работе установки.

РЕГУЛЯТОР МИНИМАЛЬНОЙ СКОРОСТИ

НАСОС

ДИАГНОСТИЧЕСКИЕ ДИОДЫ

рис. 1429-A



Убедитесь, что кабели подключены соответствующим образом

ВНИМАНИЕ – может случиться, что штепселя подключены наоборот или неправильно. Следует проверить, чтобы подключение было выполнено соответствующим образом.

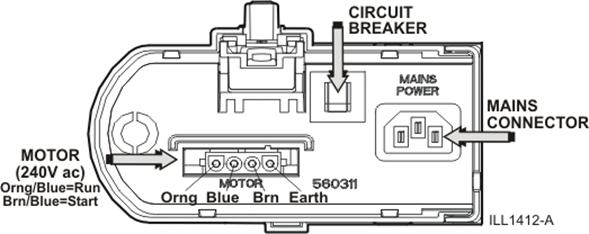

ВЫКЛЮЧАТЕЛЬ

ГНЕЗДО ДЛЯ ШТЕПСЕЛЯ КАБЕЛЯ ПИТАНИЯ

ДВИГАТЕЛЬ (240V AC) ОРАНЖ/СИНИЙ=РАБОТА КОРИЧН/СИНИЙ=START

Параметр	Номер	Ременной привод	ICON	TBA	Coolair
Factory Presets Only (только заводские настройки)	A1	00	00	02	02
Fan Speed Table Pointer (указатель таблицы скорости вентилятора)	A2	00	00	00	00
Factory Presets Only (только заводские настройки)	A3	3	03	03	03
Drain / Bleed (Water Management) Configuration Selector (настройки системы подачи воды)	A4	19	19 (50Hz) 51 (60Hz)	19	00
Factory Presets Only (только заводские настройки)	A5	11	11	11	11
Salinity / Timed Drain Selector (выбор функции измерения засоления/периодического опорожнения резервуара с водой)	A6	00	00	00	01
Factory Presets Only	A7	8	08	08	08
Timed Drain Valve Dump Period. (периодическое Опорожнение Резервуара с Водой)	A8	4	04	07	07
Tank Drain Delay (опоздание при опорожнении резервуара с водой)	A9	36	36	36	36
Weather Seal Opening Speed. (скорость открытия погодной заслонки)	B1	00	05	03	03
Weather Seal Opening Speed Duration. (время открытия погодной заслонки)	B2	00	08	06	06
Pre-Wet Time Selector (время предварительного увлажнения)	B3	3	03	03	03
исключительно для устройств типа IWC
Humidity control mode selector (выбор режима контроля влажности)	B4	00	00	00	00
Shows quantity of Smart Hubs counted by IWC (количество устройств типа Smart Hubs обнаруженных посредством IWC)	B5
