Инструкция техобслуживания (стр. 3 )

Если замыкающий штепсель будет снят во время, когда установка будет включена, при следующем включении (POWER ON) установки CPMD, параметр А4 будет опять настроен на ‘19” (см. таблицу 3, стр. 7)

Если охладитель CPMD, требует удаления спускного клапана и соленоида, а вы ну уверены, что короткое замыкание будет принято, параметр А4 может быть настроен вручную при помощи настенной панели управления.

Если во время работы установки появится проблема, отмеченная аварийным кодом № 5, программа не обнаружит инсталляции замыкающего штепселя и не изменит параметра А4 на „00”, оставляя величину „19”, пока настройки не будут модифицированы вручную.

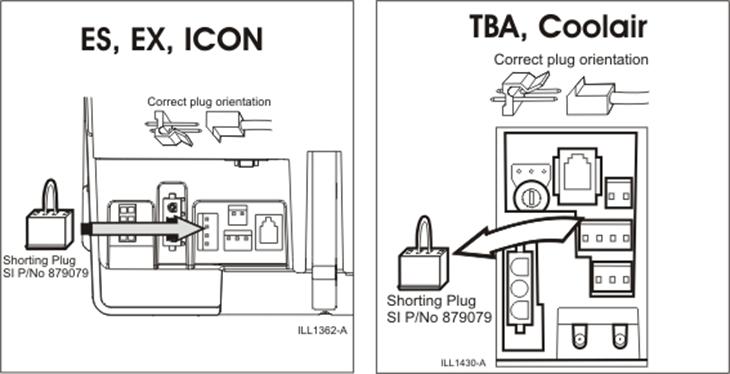

ПРАВИЛЬНОЕ НАПРАВЛЕНИЕ ПОДКЛЮЧЕНИЯ ШТЕПСЕЛЯ

ПРАВИЛЬНОЕ НАПРАВЛЕНИЕ ПОДКЛЮЧЕНИЯ ШТЕПСЕЛЯ

ЗАМЫКАЮЩИЙ ШТЕПСЕЛЬ

ЗАМЫКАЮЩИЙ ШТЕПСЕЛЬ

Рис. 1430-A

Обратите внимание: чтобы это произошло, в пультах дистанционного управления, 4 позиция двухрядного переключателя должна быть настроена на „ON”.

1. Следует поинтересоваться у клиента, почему он думает, что с его кондиционером есть что-то не в порядке.

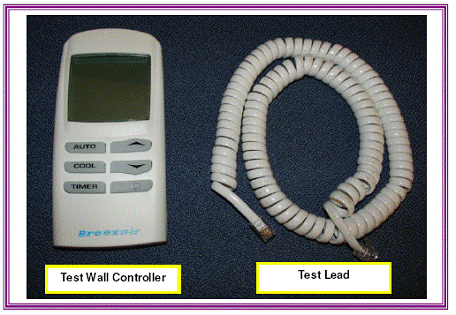

2. С целью проверки работы охладителя, можно воспользоваться настенной панелью управления. В случае пользования пультом, следует отключить кабель передатчика от модуля CPMD, а далее подключить тестовый кабель и панель. Если установка клиента оснащена настенной панелью, следует воспользоваться этой панелью, употребляя для этого тестовый кабель(№ части 831534). Если при первом подключении панели к модулю CPMD появится надпись „Service”, необходимо нажать кнопку пуговицу “▼”.

3. Если дисплей настенной панели управления не работает, появляется проблема с сетевым питанием или с питанием настенной панели. Следует проверить питание и кабели панели.

4. С помощью настенной панели необходимо просмотреть историю аварийных регистраций (Fault Code History Log). Чтобы узнать, как это сделать, необходимо ознакомиться с инструкциями, представленными на следующей странице.

5. Следует проверить работу спускного клапана (нажать одновременно кнопки “▼” и “▲” настенной панели управления), соленоида, насоса и вентилятора. Благодаря этому можно убедиться, что CPMD и другие электрические элементы действуют правильно.

6. В случае, когда окажется, что ни один из электрических элементов не действует, следует заменить модуль CPMD охладителя и проверить еще раз, используя настенную панель. Если все будет в порядке, следует подключить оригинальную панель или пульт, и еще раз протестировать установку.

6. В случае использования настенной панели управления, необходимо нажать кнопку “▼”, если появится надпись „SERVICE”. При использовании пульта, следует помнить о настройке кода адреса для нового CPMD (поступать согласно инструкциям на стр. 9 и 10).

Следует подключить тестовый кабель к настенной панели управления Гнездо находится на задней части панели.

Аварийный Код № 01 (красный светодиод замигает один раз) Отказ канала связи.

Отказ канала связи между модулем CPMD и настенной панелью управления.

1. Следует убедиться, что кабель приемника/настенной панели подобран соответствующим образом.

2. Пульт дистанционного управления сконфигурирован неправильно (батареи должны быть размещены в пульте, когда установка CPMD будет подключена к источнику питания – см. стр. 9 и 10).

3. Проверить, все ли кабели настенной панели/приемника в хорошем состоянии.

4. В случае использования пультов, проверить все ли батареи в хорошем состоянии, что дает возможность передачи сигналов с соответствующей силой. Рекомендуется, чтобы батареи были заменены с началом

каждого нового сезона.

5. Следует использовать батарейки высокого качества – лучше всего алкалиновые (ААА)

6. Убедиться, что установки, принимающие сигналы с пультов дистанционного управления, находятся в соответствующих местах, например, с учетом условий трехэтажного здания, покрытия крыши (битумная черепица, металл), отражательной изоляции, и т. п. - все, что может нарушить прием сигнала.

В таких случаях, приемник должен быть размещен ближе к пульту дистанционного управления, напр. в потолочном пространстве. Каждый передатчик поставляется вместе с кабелем длиной 5 метров, с целью обеспечения установки в отдаленных местах. Такой кабель не следует ни укорачивать, ни продлевать.

7. Кабель антенны должен быть ровный и направлен просто вниз, в направлении пульта.

Аварийный код № 02 (красный светодиод замигает два 2 раза) вода не поступает к измерительным датчикам

На протяжении 8 минут вода не дошла до измерительных датчиков установки.

· Необходимо убедиться, что давление воды достаточно, чтобы на протяжении 8 минут наполнить резервуар и поддержать в нем определенный уровень воды.

· В местностях, где имеет место твердая или загрязненная вода, блокирование ситка/фильтра в соленоиде может ограничивать течение воды.

· Слишком низкий уровень воды. Для устройств ES, EX, ICON, уровень воды должен быть установлен на 5мм над поверхностью поплавкового клапана. Для устройств TBA уровень воды должен быть установлен на 5мм ниже уровня поплавкового клапана.

· Не уверенности, что штепсель датчика подключен правильно.

· Наоборот или неправильно подключены штепселя в гнездах CPMD.

· Давление, возросшее в трубах, может блокировать соленоид, если в водопроводной линии находится не замыкающий изолирующий клапан. Рекомендуется применение шарикового клапана, т. е. другого, чем невозвратный запорный клапан.

· Следует убедиться, что спускной клапан закрывается и не протекает из-за загрязнений, которые попали под прокладку.

Аварийный код № 04 (красный светодиод замигает четыре 4 раза) на протяжении 4 минут не удалось очистить датчиков во время спуска воды

· Следует проверить, открывается ли спускной клапан выходит ли вода из резервуара, не должно быть никаких препятствий для спуска воды.

· Избыточная длина или загибы шланга, посредством которого осуществляется спуск воды, могут влечь за собой возникновение воздушных пробок и блокировать спуск.

· Нагромождение посторонних материалов в спускном шланге приведет к тому, что вода не может выходить.

· Болты, используемые для соединения стоковых шлангов с переходниками, делают невозможным спуск воды из резервуара.

· Сливной клапан не открылся во время начала спуска воды.

· Впускной соленоид не отсекает приток воды, когда дренаж открыт.

· Вода будет входить лишь в одном направлении через впускной соленоид. Поэтому этот клапан должен быть правильно установлен. Стрелка направления должна указывать на систему поплавкового клапана. В противном случае, приток воды не будет закрыт. (Стрелка направления находится у основания клапана).

· Загрязнения в контакте с датчиками.

· Датчики не были правильно прикреплены к закрепительным кронштейнам.

· Убедиться, что уровень установки выпрофилирован и вода выходит быстро.

Аварийный код № 07 (красный светодиод замигает семь 7 раз) неправильная частота питания (HZ)

Это сообщение появится лишь в случае, если появится отклонение частоты сетевого напряжения больше, чем 8%. Частота напряжения должна составлять 50Гц. В случае появления отклонения частоты на границе 46-54Гц, появится сообщение об ошибке.

· Обычно проблема не появляется при питании установки от электрической сети.

· Бензиновые генераторы тока являются наиболее частой причиной возникновения этой проблемы.

· Генераторы работают под напряжением, частота которого не помещается в указанных границах.

· Трехфазный генератор синхронизирован не соответствующим образом и может требовать регуляции.

Код Аварии № 08: Наступила кратковременная, длящаяся менее пяти (5) секунд пауза в подаче энергии к модулю CPMD

Этот вид аварии не обозначается на дисплее настенной панели управления,

ни на модуле CPMD устройства, однако, эта авария будет заметна в истории аварийных регистраций устройства.

· Проблема может быть вызвана кратковременным перерывом в подаче тока.

· Изолирующий переключатель модуля CPMD мог быть выключен и опять включен на протяжении менее пяти (5) секунд. Следует подождать, по крайней мере, 6 секунд между включением и выключением установки.

· Необходимо проверить, правильно ли подключен штепсель питания к модулю CPMD.

· Проверить питание, то есть проверить, в хорошем ли состоянии окончания кабелей питания, нулевого и заземления, и не разъединены ли.

Красный светодиод постоянно светится Система Подачи Воды/ Сливной Клапан активный (Param#3=19), однако датчики не погружены в воде, или засоление меньше, чем 20us/cm(11ppm). Контур датчиков может быть открыт или датчики могли быть неправильно подключены к модулю CPMD.

Красный светодиод не светится Система Подачи Воды/ Сливной Клапан выключены (Param #4=00). CPMD сконфигурирован для использования стандартного спускного подноса.

1 мигание красного светодиода CPMD обнаруживает уровень засоления, находящийся ниже пункта, который инициирует опорожнение резервуара. Это нормальное, правильное состояние работы устройства.

2 мигания красного светодиода PMD обнаруживает уровень засоления, превышающий пункт, который инициирует опорожнение резервуара посредством системы подачи воды. Система подачи воды инициирует частичное опорожнение резервуара.

3 мигания красного светодиода CPMD использует метод периодического опорожнения резервуара. Дренаж открывается в определенном периоде накачивания воды.

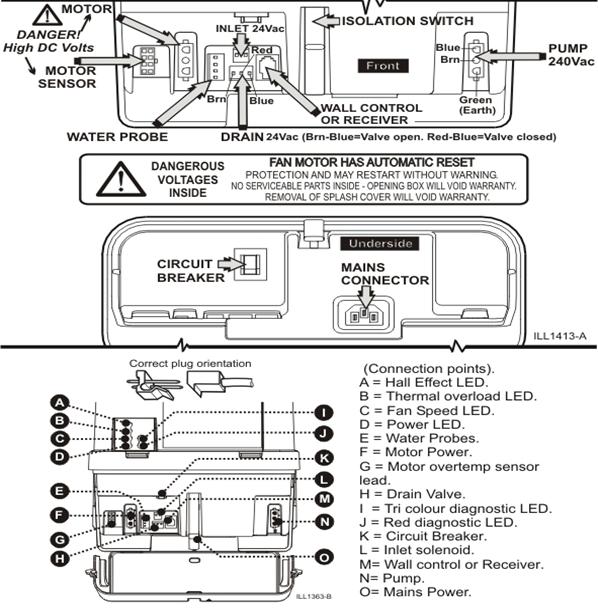

ДВИГАТЕЛЬ

ИЗОЛИРУЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ

Вход 24V AC

ВНИМАНИЕ! ВЫСОКОЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА

НАСОС 240V AC

Рис. 1413-A

Правильное направление установки штепселя

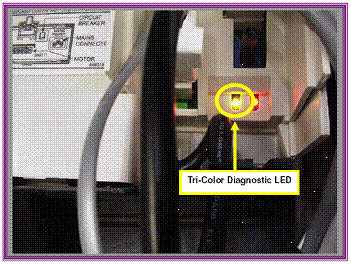

A = диодный индикатор датчиков Гальваномагнитного эффекта B = индикатор перегрева двигателя C = диодный индикатор скорости вентилятора E = датчики уровня воды F = питание двигателя G = кабель датчика перегрева двигателя H = сливной клапан I = трехцветный диагностический диод J = красный диагностический диод K = выключатель L = входной соленоид M = настенная панель управления или приемник N = насос O = электропитание от сети

Рис. 1363-B

См.: Сервисная Инструкция

Hall Effect – датчики гальваномагнитного эффекта (диод светится зеленым цветом, если установка работает нормально). Включено „ON” когда все три (3) датчика гальваномагнитного эффекта передают сигнал к панели управления. Если любой из датчиков прекратит передачу сигналов, зеленый диод СИД потухнет (указывая на аварию двигателя)

• Thermal O/L – Индикатор перегрева двигателя (если установка работает нормально, диод светится зеленым цветом). Включен, если контур температурного датчика закрыт, выключен, когда открыт.

•

Fan Speed – Скорость вентилятора (если установка работает нормально, диод светится зеленым цветом). Потухнет, если двигатель будет работать на 30% медленнее от установленной скорости, или если не будет работать в течение 30 секунд. Если двигатель будет работать со скоростью на 30% больше, чем установлено, диод СИД будет мигать.

Power – напряжение питания (если установка работает нормально, диод светится зеленым цветом). Включен, если Настенная панель управления находится в режиме обдува „fan mode”. Когда Настенная панель управления включена, диод будет светить до момента выключения панели.

Ни один диод сигнализирующий состояние двигателя не светится, хотя настенная панель управления включена и диагностические диоды светятся зеленым цветом, это указывает на аварию шкафа управления.
