Инструкция техобслуживания (стр. 4 )

Следует вынуть 3-стержневый штепсель двигателя. При использовании универсального измерителя, следует измерить сопротивление 3 отдельных обмоток, как показано ниже.

Если последовательность обмотки правильная, следует проверить датчики гальваномагнитного эффекта с помощью индикатора СИД на контрольном устройстве.

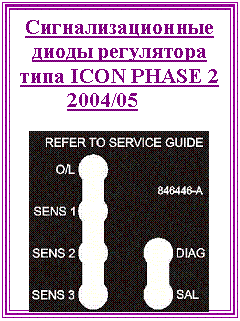

Представленные ниже указания диодного сигнализатора служат для оценки состояния двигателя.

O/L индикатор перегрева двигателя (диод O/Temp)

SENS 1 гальваномагнитный датчик 1 (двигатель Icon работает)

См.: Сервисная Инструкция

SENS 2 гальваномагнитный датчик 2 (двигатель Icon работает)

SENS 3 гальваномагнитный датчик 3 (двигатель Icon работает)

DIAG Трехцветный диод СИД показывает состояние работы установки и возможное возникновение аварии, подобно как случае CPMD, описанном в начале инструкции.

SAL красный диод СИД показывает состояние засоления и установки сливного клапана Электронного Модуля.

O/L показывает состояние температурных датчиков (перегрузку двигателя). Если диод светится, датчик измерения температуры двигателя показывает, что температура поддерживается в соответствующем диапазоне, и установка работает нормально. Когда диод потухнет, температура двигателя превысила допустимый лимит, что значит, что мы имеем дело с перегрузкой установки.

SENS 1, 2 и 3 показывают магнетические поля ротора. Это явление можно также определить как явление Холла. Диоды СИД по очереди зажигаются и гаснут, когда датчик проходит через противоположные магнетические поля (один за другим). Это означает, что магнетические поля в двигателе правильные.

С целью проверки датчиков гальваномагнитного эффекта, следует действовать в соответствии с представленной ниже инструкцией.

1. Выключить изоляционный переключатель регулятора непосредственного привода и вынуть 3-стержневый штепсель из регулятора непосредственного привода.

2. Удостоверяться, что кабель датчиков постоянно подключен.

Обратите внимание: (НЕ ОТКЛЮЧАТЬ кабель температурного датчика от регулятора)

3. Включить изолирующий переключатель в регуляторе непосредственного привода.

4. С помощью настенной панели управления, настроить устройство для работы в режиме вентиляции (vent mode) при скорости 1.

5. В этот момент, вентилятор отключен от регулятора и может поворачиваться вручную.

6. Следует следить за показателями гальваномагнитного диода и убедиться, что действуют в очередности SENS 1, 2 и 3, зажигаясь и угасая, в соответствии с магнетическим полем, которое изменяется.

BREEZAIR ICON – обзор технических параметров
элемент:	EXH	EZH	№ части	Сопротивление двигателя – все модели	Вт	полное максимальное напряжение тока, получаемого охладителем
	Измерение в соотв. с диаграммой Каждая обмотка = та самая величина +- 10%
Двигатель вентилятора - переменный	130		095929	500W	3.8
"	150		095936		550W	3.8
"	170		095943	750W	5.8
"		175	095943	750W	5.6
"	190		095950	1100W	7.3
"	210		095967	1500W	9.0
"		215	095967	16-23 Ом	16-23 Ом	16-23 Ом	1500W	8.8
		В	Ом
Tornado					240V В AC,	122 +-6
Сливной Клапан - CPMD		X	X	105345	24V В AC,
соленоид - CPMD		X	X	834320	24V В AC,	60 +-10%
приемник - Horizon		X	X	103587
Модуль CPMD		X	X	109930
Seeley International Pty Ltd ведет политику непрерывного развития продукта, потому также оставляет за собой право на внедрение изменений в вышеуказанных технических данных без дополнительного сообщения. Не смотря на факт, что были приложены все усилия, чтобы убедиться, что представленные параметры правильные, Seeley International Pty Ltd ACN 035 не несет ответственности за возможные ошибки и упущения.

Охладители приводные TBA – обзор технических параметров
элемент:	Модель	напряжение питания	Часть двигателя №	Вт (А)	Марка двигателя	Амперы (А)	Сопротивление двигателя	конденсатор	2006/7 мотор	Марка двигателя	Амперы (А)	Сопротивление двигателя	конденсатор
ор-синий	ор-черный	сине-черный	нр части	Вт (А)	коричнево-синий	сине-черный	коричнево-черный
Двигатель вентилятора	TBA250	230/50	095684	300	Seeley	2.6	15.1	19.8	4.9	30 uf	847047	340	ABLE	2.9	17	14.5	NA	25 uf
"	TBA350	230/50	095691	500	Seeley	3.6	10	16.3	6.5	30 uf	847115	500	ABLE	3.6	10	16.3	NA	25 uf
"	TBA450	230/50	095707	550	Seeley	3.6	7.8	12.9	5.4	30 uf	847023	600	ABLE	4.6	7.8	10.5	NA	25 uf
"	TBA550	230/50	095714	950	Seeley	5.6	3.9	9.2	5.5	30 uf	847061	950	ABLE	5.6	3.8	8.7	NA	25 uf
"	TBA450	220/60	095660	550	Seeley	4.5	8.07	13.6	5.5	30 uf
Водяной насос Tornado	220/60	095905	до 2003: 148 +-6 Ом; после 2003: 122 +-6 Ом.
Водяной насос Tornado	230/50	095806
Сливной Клапан CPMD	TBA	105345	Seeley International Pty Ltd ведет политику непрерывного развития продукта, потому также оставляет за собой право на внедрение изменений в вышеуказанных технических данных без дополнительного сообщения. Не смотря на факт, что были приложены все усилия, чтобы убедиться, что представленные параметры правильные, Seeley International Pty Ltd ACN 035 не несет ответственности за возможные ошибки и упущения.
Соленоид CPMD	TBA	834320

Охладители типа EA – обзор технических параметров
элемент:	Диапазон EA	№ части	Сопротивление (Ом) при отключенном конденсаторе	Вт	Амперы (А)	конденсатор
			оранж-коричневый (вспомогательный)	оранж-синий (главный+вспомагат)	Серый-чернвй (старт)
Скорость вентилятора 2	70	095028	15.8	33.4	11.8	380	2.6/1.4	15 uf
"	90	095042	8.5	15	10	650	3.6/2.4	20 uf
"	120	095066	5.3	10.3	7.7	750	5.4/3.4	20 uf
"	140	095080	2.5	5.6	6.2	1100	7.1/4.5	20 uf
"	145	095080	2.5	5.6	6.2	950	7.1/4.5	30 uf
"	150	095097	2.2	4.8	2.9	1500	8.6/5.7	40 uf
Двигатель вентилятора	70	095301	8.8	19.9	11.1	380	2.6	15 uf
"	90	095318	5.8	15.6	9.8	560	3.6	20 uf
"	120	095325	4.9	14.1	9.2	750	5.2	20 uf
"	145	095332	2.9	12.2	9.3	950	6.8	20 uf
"	150	095349	2.7	6.8	4.1	1500	8.6	40 uf
Насос Magnadrive		NA	50 Ом
Водяной насос Tornado		095806	Pre 2003 148 +- 7 Ом	Post 2003 122 +- 6 Ом
Сист. спускного клапана (опция)		096425
Seeley International Pty Ltd ведет политику непрерывного развития продукта, потому также оставляет за собой право на внедрение изменений в вышеуказанных технических данных без дополнительного сообщения. Не смотря на факт, что были приложены все усилия, чтобы убедиться, что представленные параметры правильные, Seeley International Pty Ltd ACN 035 не несет ответственности за возможные ошибки и упущения.
