Допуски и посадки (стр. 25 )

Элемент соединения	Поля допусков размера b при соединении
любом	свободном	нормальном	плотном
на валу	во втулке	на валу	во втулке	на валу	во втулке
Шпонка	h9	-	-	-	-	-
Паз	-	H9	D10	N9	Js9	P9
Для ширины пазов вала и втулки допускаются любые сочетания указанных выше полей допусков (посадка шпонки в пазу вала должна быть плотнее, чем в пазу втулки), например:
Ширина шпонки Ширина паза на валу Ширина паза во втулке	h9 P9 Js9	h9 N9 D10; Js9	h9 H9; N9 D10
Назначение посадок	Для единичного и серийного производства	Для серийного и массового производства	Для направляющих шпонок

Схема возможных вариантов посадок показана на рис.9.

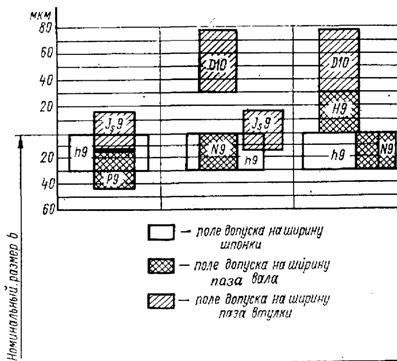

Рисунок 9 — Схема посадок в шпоночных соединениях

Таблица 27 — Предельные отклонения несопрягаемых размеров соединений с призматическими шпонками (по ГОСТ )

Элемент соединения	Предельные отклонения размеров
Высота h	Длина l	Глубина на валу t1 и на втулке t2 проставляемый на чертеже размер на втулке (d+t2)
При h, мм
От 2 до 6	Св. 6 до 18	Св. 18 до 50
Шпонка	h11, h9**	h14	—	—	—
Паз	—	H15	+0,1 0	+0,2 0	+0,3 0
** При h=2-6 мм.

При необходимости предельные отклонения элементов шпоночного соединения по ширине шпонки можно определить по табл. 28.

	Проставляемый на чертеже вала размер d-t1
	0 -0.1	0 -0.2	0 -0.3

Таблица 28 — Предельные отклонения размеров шпонок и пазов по ширине шпоночных соединений (ГОСТ )

Номинальная ширина шпонки и паза, мм	Поля допусков
На шпонке h9	На валу	На втулке	На валу и втулке P9
H9	N9	D10	Js9
Предельные отклонения, мм
От 1 до 3	0 -25	+25 0	-4 -29	+60 +20	+12 -12	-6 -31
Св. 3 до 6	0 -30	+30 0	0 -30	+78 +30	+15 -15	-12 -42
Св. 6 до 10	0 -36	+36 0	0 -36	+98 +40	+18 -18	-15 -51
Св. 10 до 18	0 -43	+43 0	0 -43	+120 +50	+21 -21	-18 -61
Св. 18 до 30	0 -52	+52 0	0 -52	+149 +65	+26 -26	-22 -74
Св. 30 до 50	0 -62	+62 0	0 -62	+180 +80	+31 -31	-26 -88
Св. 50 до 80	0 -74	+74 0	0 -74	+220 +100	+37 -37	-32 -124
Св. 80 до 120	0 -87	+87 0	0 -87	+260 +120	+43 -43	-37 -124

11. НАЗНАЧЕНИЕ ПОСАДОК ШЛИЦЕВЫХ СОЕДИНЕНИЙ

Номинальные размеры шлицевого соединения с диаметром до 125 мм устанавливают по табл. 29, а диаметром 125-300 мм — по табл. 30.

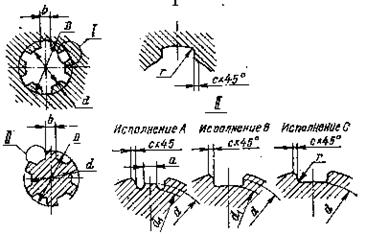

Таблица 29 — Размеры прямобочных шлицевых соединений, мм (по ГОСТ 1139–80)

z х d х D	b	d1		c	r, не более
не менее	номинальный размер	предельное отклонение
Легкая серия
6х23х26	6	22,1	3,54	0,3	+ 0,2	0,2
6х26х30	6	24,6	3,85	0,3	+ 0,2	0,2
6х28х32	7	26,7	4,03	0,3	+ 0,2	0,2
8х32х36	6	30,4	2,71	0,4	+ 0,2	0,3
8х36х40	7	34,5	3,46	0,4	+ 0,2	0,3
8х42х46	8	40,4	5,03	0,4	+ 0,2	0,3
8х46х50	9	44,6	5,75	0,4	+ 0,2	0,3
8х52х58	10	49,7	4,89	0,5	+ 0,3	0,5
8х56х62	10	53,6	6,38	0,5	+ 0,3	0,5
8х62х68	12	59,8	7,31	0,5	+ 0,3	0,5
10х72х78	12	69,6	5,45	0,5	+ 0,3	0,5
10х82х88	12	79,3	8,62	0,5	+ 0,3	0,5
10х92х98	14	89,4	10,08	0,5	+ 0,3	0,5
10х102х108	16	99,9	11,49	0,5	+ 0,3	0,5
10х112х118	18	108,8	10,72	0,5	+ 0,3	0,5
Средняя серия
6х11х14	3,0	9,9	–	0,3	+ 0,2	0,2
6х13х16	3,5	12,0	–	0,3	+ 0,2	0,2
6х16х20	4,0	14,5	–	0,3	+ 0,2	0,2
6х18х22	5,0	16,7	–	0,3	+ 0,2	0,2
6х21х25	5,0	19,5	1,95	0,3	+ 0,2	0,2
6х23х28	6,0	21,3	1,34	0,3	+ 0,2	0,2
6х26х32	6,0	23,4	1,65	0,4	+ 0,2	0,3
6х28х34	7,0	25,9	1,70	0,4	+ 0,2	0,3
8х32х38	6,0	29,4	–	0,4	+ 0,2	0,3

Продолжение таблицы 29
