Основные типы чердачного покрытия (стр. 16 )

А - открытые побережья морей, озер и водохранилищ; пустыни, степи, лесостепи, тундра;

В - городские территории, лесные массивы и другая местность, равномерно покрытая прегра­дами высотой более 10 м;

С - городские районы с застройкой зданиями высотой более 25 м

Рисунок 2 - График определения прочности на отрыв горячей клеющей битумной мастики в зависимости от прочности поверхности материала основания приклейки

Приложение 6 (обязательное)

СХЕМЫ ДЕТАЛЕЙ КРОВЕЛЬ СОВМЕЩЕННЫХ КРЫШ

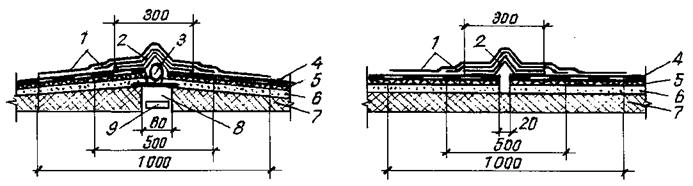

1,2,3 - армирующие накладки, трехугольный компенсатор и уплотнение жгутом из порис­той резины по 2.29; 4 - кровельный ковер; 5 - воздушная прослойка;

6 - выравнивающая стяжка; 7 - теплоизоляционный слой; 8, 9 - вентканал и утепление дна канала по 2.16

Рисунок 1 - Примеры решения температурно-усадочных швов.

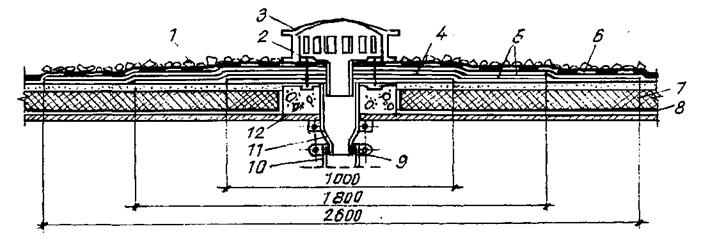

1 - бронирующая посыпка (примечание 3 к 2.25); 2 - прижимной поддон; 3 - водоприемный колпак; 4 - косынка размером 1 х 1 м из тканой стеклосетки; 5 - два дополнительных слоя кровли по 2.30; 6 - основные слои кровельного ковра;

7 - теплоизоляционный слой; 8 - пароизоляционный слой; 9 - компенсационный стык; 10 - чаша стояка; 11 - чаша водоприемной воронки; 12 - монолитный легкий бетон

Рисунок 2 - Пример решения обустройства ендов и водосточных воронок.

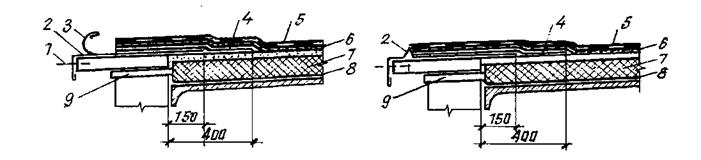

a - при наружном водостоке с настенными желобами; б - то же без настенных желобов; 1 - оси крепления свесов; 2 - полотнища свесов из кровельной стали; 3 - настенный желоб; 4 - дополнительный слой кровельного ковра по 2.31 ;

5 - основные слои кровельного ковра; 6 - воздушная прослойка; 7 - теплоизоляционный слой; 8 - пароизоляционный слой; 9 - прикарнизная флюгарка по 2.17

Рисунок 3 - Примеры решения обустройства карнизов.

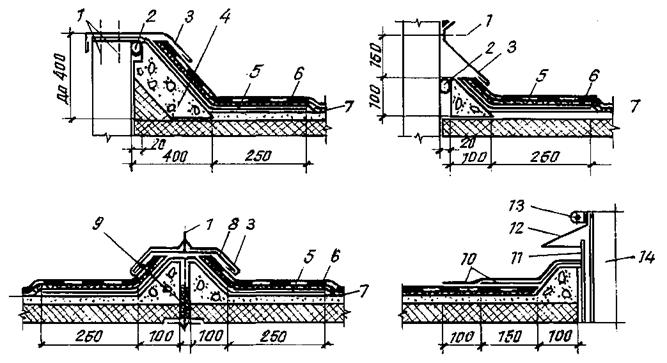

а - к низким парапетам; б - к стенам и высоким парапетам; в - к деформационным швам; г - к дефлекторам и трубам диаметром более 100 мм; 1 - оси крепления фартуков; 2 - уплотнение конопаткой и жгутом из пористой резины по 2.32; 3 - защитный фартук из кровельной стали; 4 - переходной наклонный бортик по 2.20; 5 - армирующая прокладка из тканой стеклосетки; 6 - основные слои кровельного ковра;

7 - воздушная прослойка; 8 - кронштейны из полосовой стали 4 х 40 мм через 600 мм; 9 - несгораемый минеральный утеплитель; 10 - две армирующие прокладки из тканой стеклосетки на полимерной мастике; 11 - железобетонный или металлический стакан; 12 - зонт из кровельной стали; 13 - зажимной хомут; 14 - дефлектор или труба большого диаметра (более 100 мм)

Рисунок 4 - Примеры решения примыканий кровель.

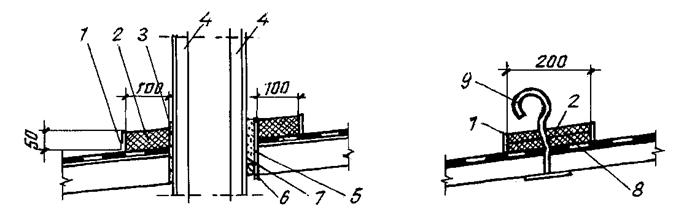

a - к холодным трубам диаметром до 100 мм; б - то же к горячим трубам; в - к анкерам; 1 - рамка из металла или пластмассы; 2 - нетвердеющий герметик; 3 - обмотка лентой из пористой резины;

4 - проходящая труба; 5 - стальная гильза-патрубок; 6 - жгут из пористой резины; 7 - гидрофобный минеральный порошок; 8 - гибкое крепление; 9 - анкер.

Рисунок 5 - Примеры решения примыканий кровель.

СОДЕРЖАНИЕ

1 Общие положения..................................................................................................................................................................................... 5

2 Проектирование совмещенных крыш........................................................................................................... 7

Общие требования.......................................................................................................................................... 7

Проектирование паро - и теплоизоляции......................................................................................................... 8

Проектирование систем осушающей вентиляции............................................................................................ 8

Проектирование кровельных ковров.............................................................................................................. 8

Проектирование деталей и узлов.................................................................................................................... 8

3 Проектирование чердачных крыш................................................................................................................ 8

Классификация чердачных крыш.................................................................................................................... 8

Общие требования.......................................................................................................................................... 8

Выбор конструктивного решения.................................................................................................................... 8

Требования к кровлям из асбестоцементных волнистых листов..................................................................... 8

Требования к кровлям из черепицы................................................................................................................ 8

Требования к кровлям из листовой оцинкованной стали................................................................................ 8

Требования к кровлям из гибких элементов типа "шинглас"............................................................................ 8

4 Проектирование водоотводов..................................................................................................................... 8

Приложение 1 (обязательное) Определение основных терминов................................................................... 8

Приложение 2 (обязательное) Общая схема конструктивного решения совмещенного покрытия................... 8

Приложение 3 (обязательное) Общие конструктивные решения чердачных крыш согласно принятой классификации........................................................................................................................ 8

Приложение 4 (обязательное) Расчеты паро - и теплоизоляции совмещенного покрытия............................... 8

Приложение 5 (обязательное) Расчеты кровель на ветровую нагрузку.......................................................... 8

Приложение 6 (обязательное) Схемы деталей кровель совмещенных крыш................................................... 8

КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ.

ПОКРЫТИЯ ЗДАНИЙ И СООРУЖЕНИЙ

ДБН В.2.6-14-97

Том 2

Устройство

Государственный комитет Украины по делам градостроительства и архитектуры

Киев 1998

Конструкции зданий и сооружений. Покрытия зданий и сооружений Том 2 Устройство

ДБН В.2.6-14-97 Вводятся впервые

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Данные нормы распространяются на устройство крыш зданий и сооружений промышленного, жилищно-гражданского и сельскохозяйственного назначения для целей качественного и рентабельного выполнения этих работ.

1.2 При выборе технологии выполнения кровельных работ необходимо учитывать, что техно­логические процессы должны обеспечивать приобретение заданных проектом физико-механических свойств всеми элементами покрытия при минимальной зависимости от погодных условий.

Возможность качественного устройства того или иного типа кровли при неблагоприятных погодных условиях раскрыта в таблице 1.

Таблица 1

Возможность устройства кровель в зависимости от погодных условий

Погодные условия	Виды кровель
Рулонные	Мастичные	Чердачные
на горячих клеющих мастиках	на холодных клеющих мастиках	на основе наплавля­емых рубероидов	на основе пленочных полимер­ных мате­риалов	на основе эмульси­онных мастик	на основе растворов полимеров	асбестоцементные, черепич­ные, ме­талли­ческие
Снеговой покров	-	-	±	±	-	-	+
Температура ниже 0°С	±	±	+	+	-	+	+
Гололед	-	-	-	-	-	-	-
Осадки в виде мокрого снега	-	-	-	±	-	-	+
Осадки в виде дождя	-	-	-	±	-	-	+
Ветер со скорос­тью более 15 м/с	-	-	-	-	-	-	-

Обозначения:

"+" - устройство кровли возможно;

"- " - устройство кровли невозможно;

"±" - устройство кровли затруднено.

1.3 Весь комплекс тепловодозащиты покрытия зданий и сооружений должен выполняться в соот­ветствии с проектом. Замена предусмотренных проектом материалов, изделий и составов допускается только после согласования ее с заказчиком и проектной организацией.

1.4 Устройство каждого элемента теплозащиты покрытия следует осуществлять после проверки правильности устройства нижележащего элемента с подготовкой акта скрытых работ.
