Методические указания по типовой защите от вибрации и субколебаний проводов и грозозащитных тросов воздушных линий электропередачи напряжением 35-1110 кВ (стр. 12 )

- на результаты расчета может оказать влияние нелинейная характеристика гасителей вибрации и концевых устройств (подвесок) пролета ВЛ.

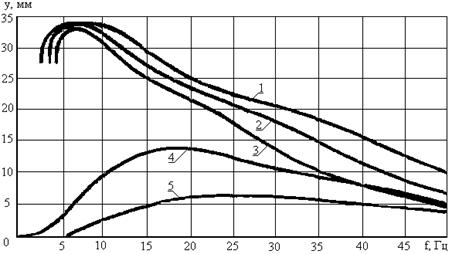

1 – 25% Тразр; 2 – 22,5 % Тразр; 3 – 20 % Тразр, с одним гасителем;
4 – 22,5 Тразр, с двумя гасителями: 5 – 22,5 % Тразр.

Рисунок П1.6 – Расчетные амплитуды вибрации для пролета 400 м с проводом d = 32 мм без гасителя

Несмотря на ряд указанных здесь недостатков, приведенный метод расчета дает возможность проведения с достаточной для практических целей точностью оценки уровня вибрации проводов и тросов на высоковольтных линиях.

5. Рекомендации по защите проводов и тросов от вибрации гасителями вибрации ГВП и ГВУ

Гасители вибрации ГВП (рисунок 4.8) с количеством основных частот три и более получили название многочастотных. Гасители ГВП имеют одинаковую массу грузов и длину плеч гибкого элемента
(L1 = L2; m1 = m2). Марки и технические параметры гасителей ГВП приведены в таблице П1.4. За счет улучшенных динамических показателей количество типоразмеров таких гасителей доведено до 18.

Таблица П1.4 – Марки и технические параметры гасителей вибрации ГВП

Марка гасителя	Диаметр тросика, мм	Длина гасителя, мм	Масса груза, кг	Расчетная частота, Гц
1-я	2-я	3-я
ГВП-0,8-9,1-350	9,1	350	0,8	12,4	45,2	91,2
ГВП-0,8-9,1-400	9,1	400	0,8	9,2	40,1	81,6
ГВП-1,	11	400	1,6	11,2	30,6	65,0
ГВП-1,	11	450	1,6	8,1	29,3	60,1
ГВП-1,	11	500	1,6	6,3	31,0	56,2
ГВП-2,	11	400	2,4	9,8	30,1	57,1
ГВП-2,	11	450	2,4	6,9	28,0	48,3
ГВП-2,	11	500	2,4	6,0	25,6	43,4

Продолжение таблицы П1.4

Марка гасителя	Диаметр тросика, мм	Длина гасителя, мм	Масса груза, кг	Расчетная частота, Гц
1	2	3
1	2	3	4	5	6	7
ГВП-2,	11	550	2,4	5,4	26,0	40,1
ГВП-2,	13	500	2,4	8,9	31,0	60,8
ГВП-2,	13	550	2,4	6,2	29,5	50,5
ГВП-2,	13	600	2,4	5,4	26,3	49,8
ГВП-3,	13	500	3,2	6,8	33,2	58,5
ГВП-3,	13	550	3,2	6,1	31,4	55,2
ГВП-3,	13	600	3,2	5,9	31,0	53,4
ГВП-4,	13	500	4,0	6,3	20,8	44,5
ГВП-4,	13	550	4,0	5,2	19,3	41,4
ГВП-4,	13	600	4,0	4,7	19,0	40,1

Неоправданное многообразие устройств по защите проводов и тросов ВЛ от вибрации, которое усложнило вопросы эксплуатации и увеличило стоимость их применения, потребовало приведения конструкций к единообразию за счет создания унифицированного ряда. Это было достигнуто при использовании грузов вида «пешка» (разных по массе при разных плечах гибкого элемента).
