Додаток Л

(обов'язковий)

Розміщення автоматичних і ручних пожежних сповіщувачів

Автоматичні сповіщувачі

Л.1 При захисті приміщення точковими пожежними сповіщувачами їх рекомендується розта­шовувати за схемами трикутного (рисунок Л.1) або квадратного (рисунок Л.2) розміщення.

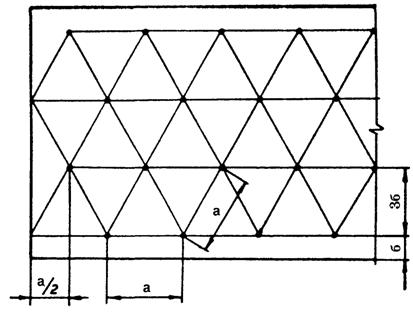

Рисунок Л.1 - Схема трикутного розміщення сповіщувачів.

а - відстань між сповіщувачами;

б - відстань від стіни до сповіщувача

Рисунок Л.2 - Схема квадратного розміщення сповіщувачів

Л.2 В залежності від розмірів і конфігурації приміщень, що підлягають захисту, типу їх пе­рекриттів (покриттів) та інших факторів мінімальна кількість точкових сповіщувачів визначається проектним рішенням.

Л.3 При розміщенні точкових сповіщувачів відповідно до вимог цих Норм необхідно враховувати додаткове встановлення сповіщувачів:

- у кожному відсіку покриття (перекриття) завширшки 0,75 м і більше, що утворений суцільними
будівельними конструкціями (балками, прогонами, ребрами плит тощо), які виступають від
площини покриття (перекриття) на 0,40 м і більше, а за наявності на стелі виступних частин від
0,15 до 0,40 м максимальну відстань між сповіщувачами і від сповіщувачів до стін належить
зменшувати в поперечному до виступних частин напрямку: при глибині від 0,15 до 0,20 м - на
15 %, а при глибині від 0,21 до 0,39 м - на 25 %;

- під технологічними площадками, вентиляційними коробами завширшки або діаметром 0,75 м
і більше, що мають суцільну конструкцію і віддалені по нижній позначці від площини покриття
(перекриття) на відстані більше 0,40 м і не менше 1,30 м від площини підлоги;

- у заглибленнях покриття (перекриття) розміром у перерізі більше 0,75 м × 0,75 м і завглибшки
більше 0,30 м;

- у кожному відсіку приміщення, утвореному штабелями матеріалів, стелажами, обладнанням і
будівельними конструкціями, верхні краї яких віддалені від площини покриття (перекриття) на
0,60 м і менше.

Якщо будівельні конструкції виступають від стелі на відстань більше 0,40 м, а утворені ними відсіки по ширині менші 0,75 м, контрольована пожежним сповіщувачем площа, зазначена у таблицях Л1, Л3, зменшується на 40 %.

Димові пожежні сповіщувачі

Л.4 Площа, що контролюється одним точковим димовим пожежним сповіщувачем, а також максимальна відстань між сповіщувачами, сповіщувачами і стіною, визначаються за таблицею Л.1, але не повинні перевищувати значень, вказаних у технічній документації на сповіщувачі.

1

Висота приміщення, що захищається, м	Схема квадратного розміщення сповіщувачів	Схема трикутного розміщення сповіщувачів
Площа, що контролюєть­ся одним сповіщува­чем, м2	Максимальна відстань, м	Площа, що контролюєть­ся одним сповіщувачем, м2	Максимальна відстань, м
між спові­щувачами а	від сповіщу-вача до стіни б	між спові­щувачами а	від сповіщу-вача до стіни б
До 3,5	До 86	9,0	4,5	До 105	11,0	3,2
Понад 3,5 до 6,0	- " - 70	8,5	4,0	-" - 90	10,4	3,0
Понад 6,0 до 10,0	- " - 65	8,0	4,0	- " - 80	9,8	2,8
Понад 10,0 до 12,0	- " - 55	7,5	3,5	- " - 70	9,2	2,6
Примітка. Відстані а і б - за рисунками Л.1, Л.2

Л.5 У приміщеннях завширшки не більше 3 м відстань між точковими сповіщувачами за довжиною приміщення допускається збільшувати до 15 м, при цьому відстань від першого і останнього сповіщувача до стіни повинна бути не більше 7,5 м.

При встановленні точкових пожежних сповіщувачів під фальшпідлогою, над підвісною стелею та в інших просторах заввишки менше 1,70 м відстань між сповіщувачами, зазначена у таблиці Л.1, допускається збільшувати в 1,5 рази.

Л.6 Максимальна відстань між паралельними оптичними осями лінійних пожежних сповіщу-вачів, оптичною віссю і стіною визначається за таблицею Л.2, але не повинна перевищувати значень, вказаних в технічній документації на сповіщувачі.

У приміщеннях заввишки більше 8 м лінійні сповіщувачі встановлюються в два яруси, розмі­щення ярусів визначається за таблицею Л.2, при цьому у випадку наявності пожежного навантаження на висоті 4 м і вище належить передбачати встановлення додаткового ярусу сповіщувачів на відмітці 1,5-2,0 м вище верхнього рівня пожежного навантаження.

2

Висота приміщення, що захищається, м	Висота встановлення сповіщувача, м	Ярус	Максимальна відстань у плані, м
між сповіщувачами	від сповіщувача до стіни
До 8,0	0,4 від площини перекриття (покриття)		8,0	4,0
Понад 8,0 (по ярусах)	0,4 від площини перекриття (покриття)	II	7,5	3,5
4,0 від площини підлоги	І	7,5	3,5
