Монтаж коллекторов на крыше здания.
В зависимости от количества коллекторов следует выбрать соответствующий способ монтажа.
Скатная крыша | Плоская крыша | |||||
код комплекта | Sol3024014 | Sol3024015 | Sol3024016 | Sol3024011 | Sol3024012 | Sol3024013 |
количество коллекторов | ||||||
2 | - | 1 | - | - | 1 | - |
3 | 1 | - | 1 | 1 | - | 1 |
4 4 (2 + 2) | - | 1 | 1 | - | 1 | 1 |
4 (2 + 2) | - | 2 | - | - | 2 | - |
5 | 1 | - | 2 | 1 | - | 2 |
5 (3 + 2) | 1 | 1 | 1 | 1 | 1 | 1 |
6 | - | 1 | 2 | - | 1 | 2 |
6 (3 +3) | 2 | - | 2 | 2 | - | 2 |

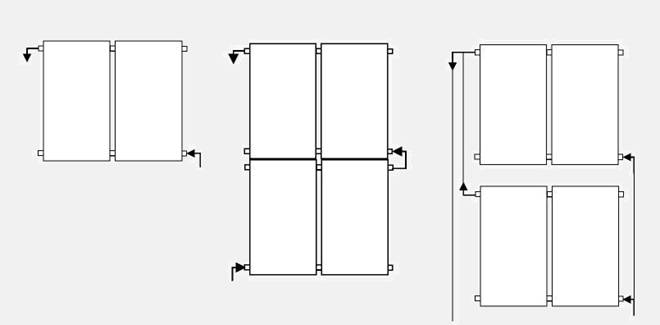

ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ КОЛЛЕКТОРОВ
Для гидравлического соединения отдельного ряда коллекторов нам понадобится основной комплект для первого коллектора и соответствующее количество комплектов, соединяющих
очередные коллекторы.
Таблица подбора комплектов гидравлических соединений
Артикул | |
Комплект первого коллектора | Sol3024017 |
Комплект очередного коллектора | Sol3024018 |
