Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт (стр. 15 )

Моменты затяжки резьбовых соединений*
Соединение	Момент затяжки, Н-м
Гайки осей колес: переднего заднего	50-60 110-120
Гайка шкива коленчатого вала	80
Гайка заднего шкива вариатора	100
Свеча зажигания	18-20
Сливные и заливные пробки	10
Гайки(болты) головки цилиндра	10-15
Прочие резьбовые соединения
М6	6-8
М8	14-18
М10	30-35
М12	55-60
М14	80-100
М16	110-140

  * Эти величины моментов затяжки не относятся к креплению пластмассовых деталей

16. Ремонт скутера.

16.1. Ремонт скутера. Облицовки - снятие и установка.

  Частичное либо полное снятие облицовок необходимо для большинства операций по обслуживанию и ремонту скутера.

ВНИМАНИЕ!

  Пластик скутера отличается хрупкостью, при его снятии и установке необходимо соблюдать осторожность.

СНЯТИЕ ОБЛИЦОВОК ЗАДНЕЙ ЧАСТИ СКУТЕРА

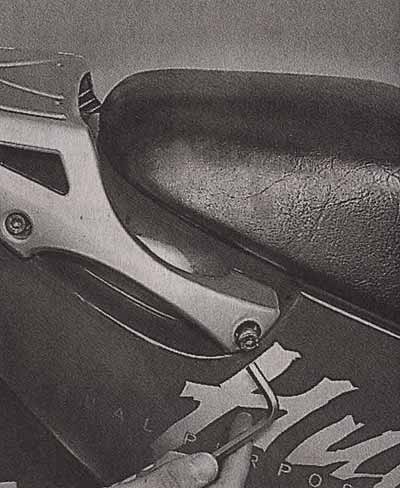

  1. Для демонтажа задней части пластика необходимо сначала снять багажник скутера, для чего шестигранным ключом отворачиваем четыре болта его крепления.

  2. Снимаем багажник с посадочного места.

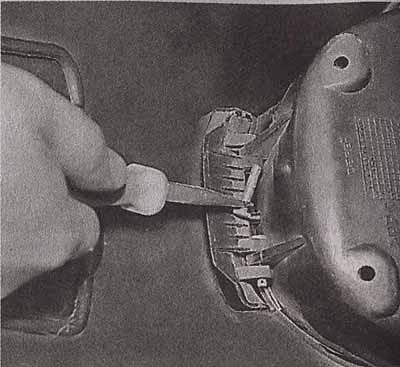

  3. Отворачиваем болт крепления пластикового «уголка» под поликом скутера.

  4. Аккуратно снимаем уголок с посадочного места: под ним скрыты болты крепления других частей облицовки.

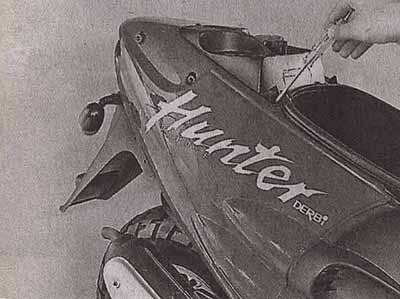

  5. Отворачиваем болты крепления задней части облицовки.

  6. Отворачиваем болты крепления, находящиеся между ребрами воздухозаборника.

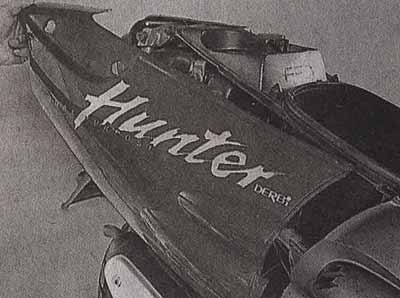

  7. Снимаем правую половину облицовки. Снимаем левую половину аналогично.

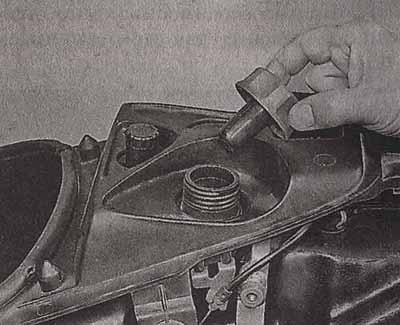

  8. Для снятия седла и подседельной емкости может оказаться необходимым сначала открыть подседельную емкость и отвернуть крышки бензобака и маслобака (для двухтактного двигателя с раздельной системой смазки).

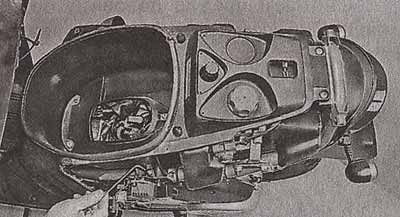

  9. Отворачиваем болты крепления подседельной емкости.

  10. Ослабляем болты крепления реле-регулятора и реле указателя поворота.

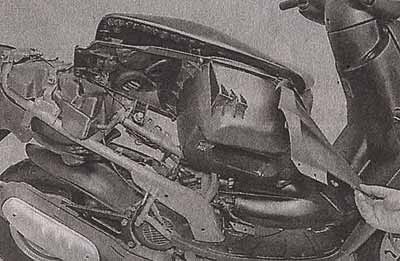

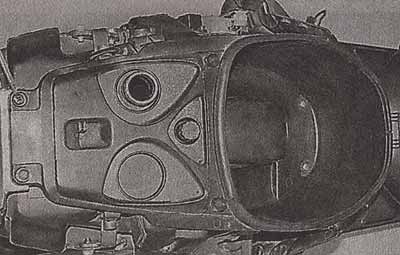

  11. Движением вверх извлекаем сиденье в сборе с подседельной емкостью.

  12. При необходимости можно отсоединить сиденье, для этого вынимаем два шплинта.

  13. Извлекаем две шпильки крепления сиденья.

  14. Отсоединяем сиденье.

  15. Для снятия полика необходимо сначала демонтировать переднюю часть облицовки, для этого отворачиваем винты крепления багажного крюка.

  16. Извлекаем багажный крюк.

  17. Отворачиваем болт крепления облицовки.

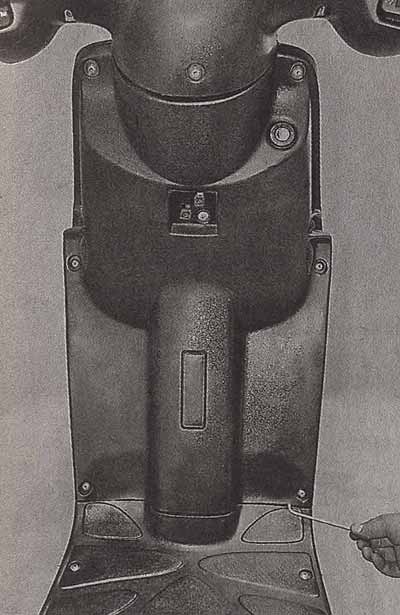

  18. Отворачиваем шесть болтов крепления передней части облицовки.

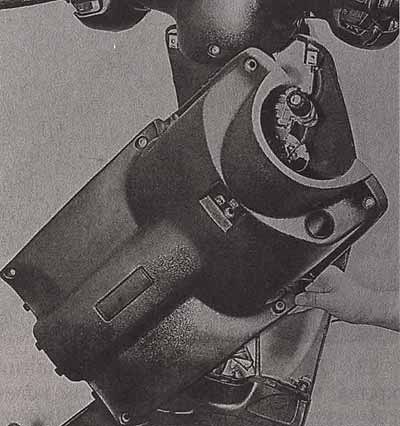

  19. Движением назад и вверх извлекаем переднюю часть облицовки.

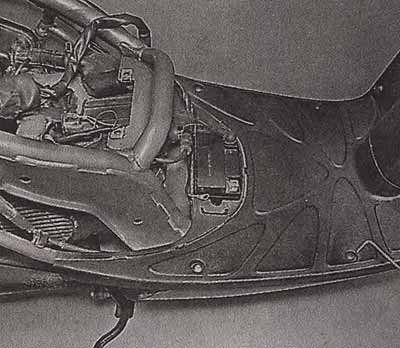

  20. Сняв сиденье с подседельным пластиком и переднюю часть облицовки, отворачиваем четыре болта крепления полика.

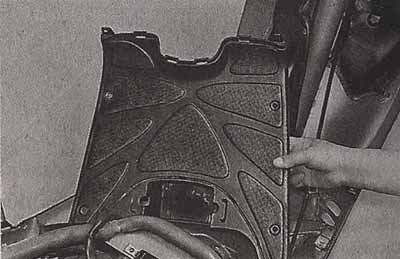

  21. Сдвинув полик вверх, снимаем его.

  22. Отворачиваем четыре болта крепления переднего крыла с двух сторон скутера.

  23. Отворачиваем болт крепления крыла, находящийся за передним колесом скутера, это позволит нам высвободить нижнюю часть облицовки.

  24. Отворачиваем четыре болта крепления нижней части пластика.

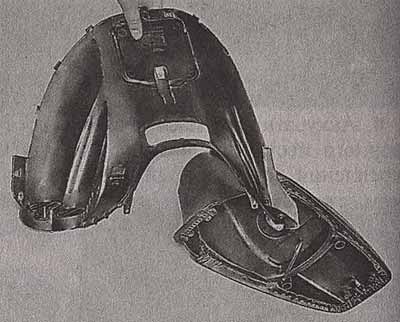

  25. Демонтируем нижнюю часть облицовки, сдвинув ее влево, в сторону скобы для замка и вниз.

  26. Снимаем переднее колесо (см. с. 80, «Переднее колесо - снятие и установка»).

  27. Сдвигаем крыло с подкрылком вниз.

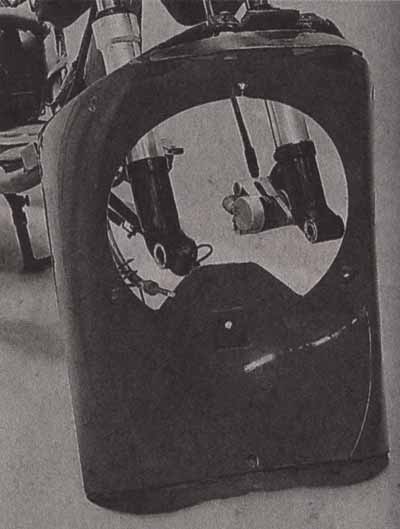

  28. Отворачиваем четыре болта крепления лицевой части облицовки.

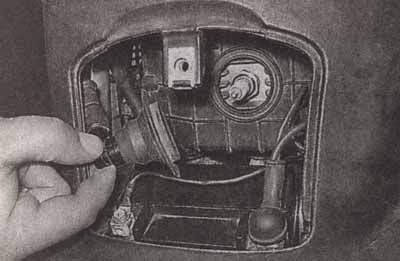

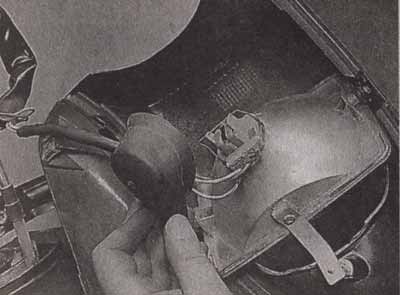

  29. Снимаем резиновый пыльник с патрона фары.

  30. Сдвигаем пружинное крепление патрона фары в сторону.

  31. Извлекаем патрон в сборе с лампой из отражателя.

  Для удобства работы с приборной панелью необходимо снять облицовку Руля. Также это может потребоваться при смене тормозной жидкости переднего гидравлического тормоза и прокачке тормозной системы.

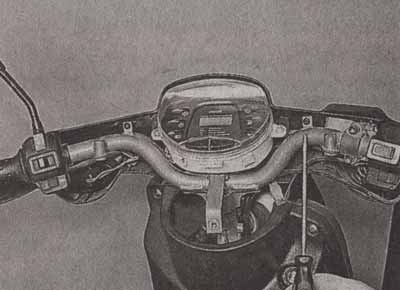

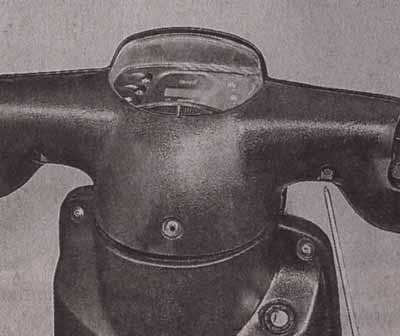

  1. Отворачиваем центральный болт облицовки.

  2. Отворачиваем два болта (саморе-за), удерживающих заднюю часть облицовки руля.

  3. Движением назад снимаем облицовку руля.

  4. При снятии передней части облицовки руля необходимо сначала снять пластиковую защиту рычагов. Отворачиваем по два винта их крепления с каждой стороны.

  5. Отворачиваем два винта крепления переднего пластика.

  6. Отворачиваем два винта крепления приборной панели.

  7. Отсоединяем клеммы проводов, идущие к передним сигналам указателей поворота.

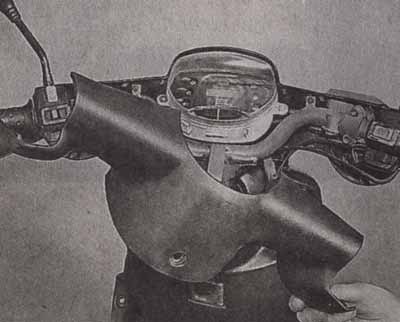

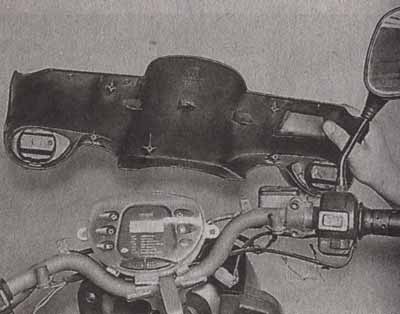

  8. Снимаем переднюю часть облицовки руля.

УСТАНОВКА

  Сборку и установку облицовок на скутер рекомендуется проводить в обратном порядке, снятие и установка многих деталей зависит от наличия других частей облицовки, прилегающих к ним. Расположение болтов крепления может также отличаться в зависимости от модели скутера.

16.2. Ремонт скутера. Свеча зажигания - замена.

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

  Замену свечи рекомендуется проводить после каждых 8-10 тыс. километров пробега.

СНЯТИЕ

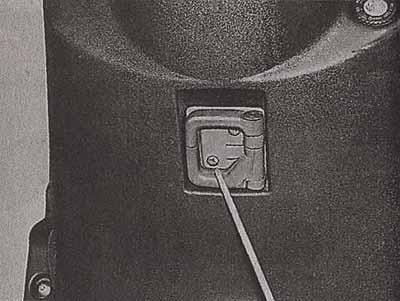

  1. Шестигранным ключом отворачиваем болт крышки аккумуляторного отсека, находящийся под сиденьем скутера.

  2. Снимаем со свечи высоковольтный провод.

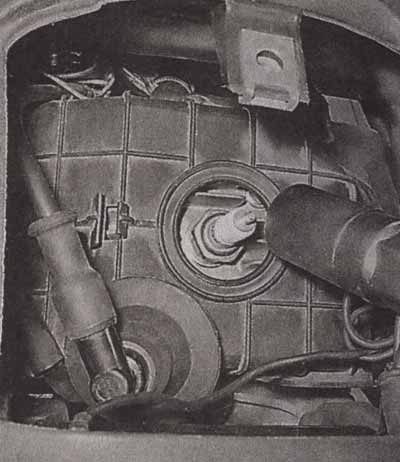

  3. Свечным ключом подходящего размера, либо глубоким торцовым ключом выворачиваем свечу зажигания.
