  Возрождение интереса к двухтактным моторам возможно лишь при использовании принципиально новых технических решений. Например, компания Aprilia совместно с фирмой Orbital разработала систему организации двухтактного рабочего процесса под названием DiTech.

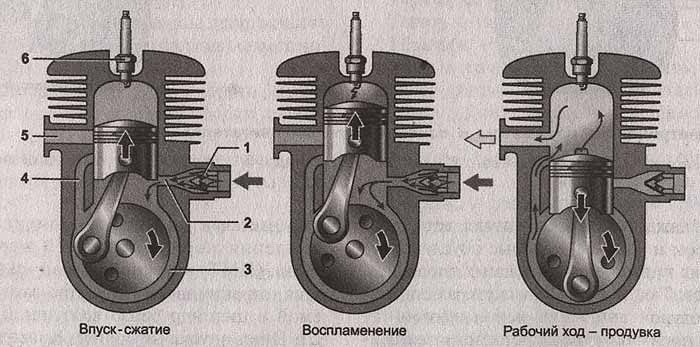

Рабочий процесс в двухтактном двигателе:
1 - автоматический пластинчатый впускной клапан; 2 - впускной канал; 3 -кривошипная камера (картер); 4 - продувочные (или перепускные) каналы (окна); 5 - выпускной канал (окно); 6 - свеча зажигания

  В этом двигателе продувка осуществляется чистым водухом, а топливо поступает под высоким давлением через форсунку в головке цилиндра уже после закрытия выпускных окон. Для лучшего распыления бензин подается в струю воздуха, нагнетаемого миниатюрным компрессором. Смазка деталей обеспечивается маслом, подаваемым «электронным» насосом в продувочный воздух. Двигатель получается более сложным, но игра стоит свеч — его экономичность выше, чем даже у четырехтактных конкурентов, а токсичность отвечает всем современным нормам.

  Компоновки скутерных двигателей в основном стандартны - один наклонный или горизональный цилиндр, но иногда встречаются и двухцилиндровые рядные, либо V-образные конструкции, как правило объем таких двигателей выше 250 см3.

  Двигатели многих современных скутеров имеют систему впрыска, четырех-клапанные головки цилиндров с двумя распределительными валами, для снижения токсичности выхлопа на них устанавливают каталитические нейтрализаторы.

  Мощность двигателей серийных 50-кубовых скутеров сегодня находится в пределах 2,5-7 л. с. при массе аппарата в 75-100 кг.

4. Трансмиссия

  Когда-то, в качестве трансмиссий скутеров, называвшихся еще мотороллерами, преобладали механические коробки передач (от двух — до четырех ступеней). Они переключались поворотной левой рукояткой руля или по-мотоциклетному - рычагом под левой ногой.

  Главное отличие современного скутера от своих предшественников и мотоциклов — это отсутствие механической коробки передач. Ее функцию выполняет автоматическая трансмиссия — кли-ноременный вариатор.

  Изменение передаточного числа происходит путем взаимного сближения подвижных половинок одного шкива вариатора и удаления половинок другого шкива. Половинки шкива, закрепленного на коленчатом валу, сдвигаются под действием роликов-грузов, перемещающихся в пазах шкива, и при разгоне скутера ремень постепенно переходит на его больший радиус. Соответственно увеличивается скорость ведомого шкива, включается центробежное сцепление и крутящий момент передается через редуктор главной передачи на заднее колесо скутера.

  При увеличении сопротивления движению обороты двигателя падают, ведущий шкив раздвигается и передаточное число трансмиссии увеличивается, позволяя скутеру двигаться например в гору или по песку.   На самых простых и дешевых 50-кубо-вых (и менее) аппаратах нет вариатора, имеется только центробежное сцепление и передача на колесо.

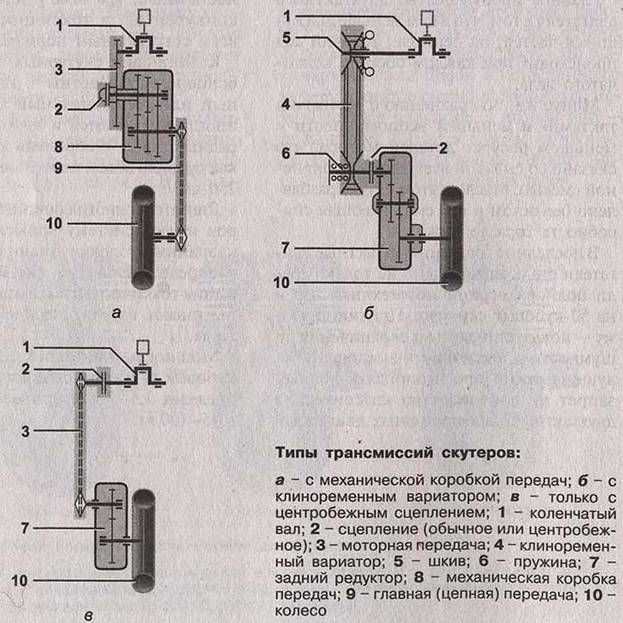

  Типы трансмиссий скутеров: а - с механической коробкой передач; б - с клиноременным вариатором; в - только с центробежным сцеплением; 1 - коленчатый вал; 2 - сцепление (обычное или центробежное); 3 - моторная передача; 4 - клиноремен-ный вариатор; 5 - шкив; 6 - пружина; 7 - задний редуктор; 8 - механическая коробка передач; 9 - главная (цепная) передача; 10 - колесо

  Задний редуктор главной передачи применяется на скутерах с клиноременным вариатором или цепной передачей и служит для увеличения передаточного отношения трансмиссии.

  Необходимость включения его в конструкцию обусловлена тем, что скорость вращения коленчатого вала двигателя несоизмеримо велика по отношению к скорости вращения колеса, и, хотя вариатор или цепная передача и способны понижать частоту вращения, но этого все равно недостаточно. В конструкции мотоциклов, в отличие от скутеров, помимо КП и главной передачи, имеется еще и моторная передача, которая в несколько раз увеличивает передаточное отношение трансмиссии.

  В конструкции скутеров это техническое решение неприменимо, потому что ведущий шкив вариатора жестко закреплен на цапфе коленчатого вала и имеет ту же частоту вращения.

  Редуктор главной передачи представляет собой две пары шестерен, малые - ведущие и большие — ведомые, размеры которых подобраны так, что передаточное отношение, уже измененное вариатором или цепной передачей, окончательно приобретает то значение, при котором скорости вращения коленчатого вала и колеса согласуются.

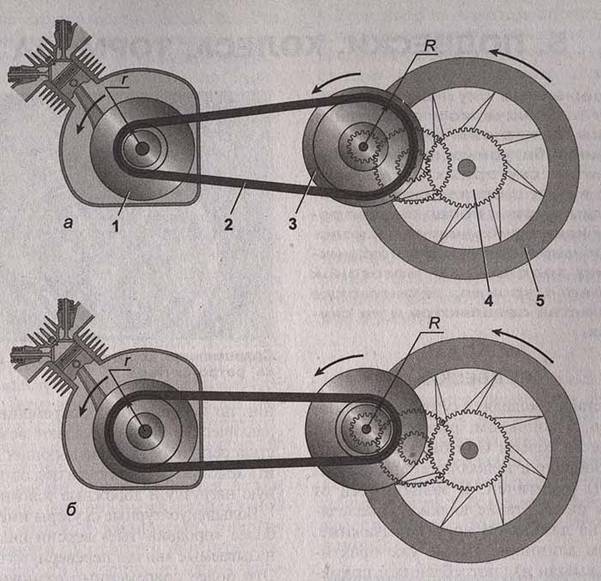

  Схема передачи крутящего момента в трансмиссии скутера с клиноременным вариатором: а - положение трогания; б - положение движения со скоростью, близкой к максимальной; 1 - ведущий шкив; 2 - ремень; 3 - ведомый шкив; 4 - шестерни заднего редуктора; 5 - колесо; г и Я - рабочие радиусы ведущего и ведомого шкивов вариатора

5. Подвески, колеса, тормоза

  Современные скутеры не уступают в техническом оснащении своим «старшим братьям» — большекубатурным мотоциклам. Развитие скутерных технологий идет в ногу с остальным двухколесным миром: вслед за внедрением каких-либо новых технологий в мире мото, начинающихся, по традиции, с мотогонок мирового уровня, технические новшества появляются и на скутерах.

Подвески

  На старых моделях скутеров использовались, в основном, рычажные вилки переднего колеса. Они бывают двух типов: тянущие и толкающие, принцип их работы идентичен. В зависимости от длины рычага такие вилки подразделяются на длинно- и короткорычажные, причем длиннорычажные уже практически вышли из употребления и применяются сегодня только на мотоциклах с коляской.

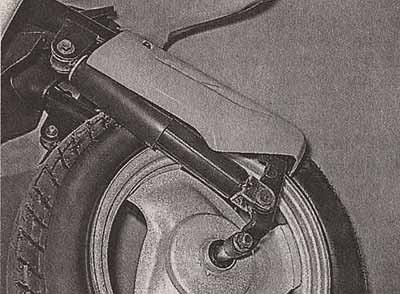

Рычажная подвеска недорогого скутера

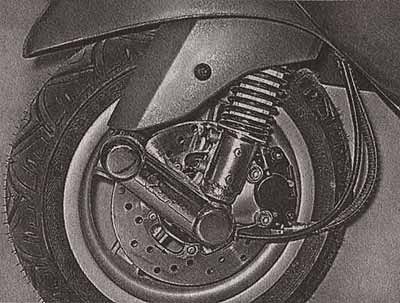

  Наряду со старыми образцами рычажных вилок на скутерах давно используются маслонаполненные гидравлические вилки, обеспечивающие нелинейную (прогрессивную) характеристику сжатия-отбоя и обеспечивающие значительно большую степень комфорта при движении по неровностям. Современные гидравлические вилки обладают возможностью регулировок, позволяющих настроить ходовую часть скутера под определенную нагрузку и дорожные условия.

Современная короткорычажная подвеска ретро-скутера

  Большекубатурные скутеры имеют еще более «продвинутые» версии вилок, так называемые «вилки перевернутого типа». Эти более современные разновидности гидравлических вилок имеют меньшую неподрессоренную массу, большую жесткость на скручивание и излом. Все эти факторы положительно влияют на управляемость аппарата на больших скоростях, которые легко обеспечивают современные двигатели.

«Перевернутые» вилки современных скутеров

  Задние амортизаторы скутеров также постоянно совершенствуются, ведь на них ложится основная работа по обеспечению комфорта ездока. Да и работоспособность механизмов скутера, не любящих излишние вибрации, тоже в большой мере зависит именно от качественной «отработки» амортизатором поверхности дорожного полотна. На большом количестве старых моделей скутеров амортизаторы не применялись, а использовались простые пружинные подвески. Как правило, на малокубатурной технике используется консольное (одностороннее) крепление заднего колеса, в связи с чем применяется моноамортизатор. Тяжелые скутеры имеют обычно два амортизатора. Современные гидравлические амортизаторы являются неразборными, заполненными специальной амортизаторной жидкостью. Энергия колебаний в них гасится при перетекании жидкости в корпусе из одной полости в другую через специальные отверстия. Пружины, которыми оснащены амортизирующие элементы подвески современного скутера, имеют переменный шаг витков для обеспечения прогрессивной характеристики работы. Часто амортизатор имеет регулировку жесткости пружины - настройка осуществляется либо поворотом специальной втулки, либо при помощи подтяжки-ослабления гайки, этим обеспечивается степень предварительного поджатия пружины.

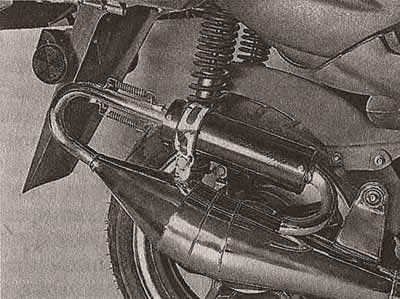

Два амортизатора с пружинами с нелинейной характеристикой, спортивный глушитель-«саксофон»

  Сами амортизаторы встречаются двух типов: однотрубные и двухтрубные, причем однотрубные считаются более совершенными.

  У наиболее современных моделей однотрубных амортизаторов «рюкзачного» типа, используемых, как правило, для тюнинга, возможна настройка и регулировка гидравлического сопротивления вручную под соответствующие дорожные условия.

Колеса

  На большинстве современных скутеров используются литые либо штампованные колесные диски, причем преобладают, в основном, литые из легких алюминиевых сплавов. Спицованные колеса сейчас можно встретить разве что на скутереттах с большими диаметрами колес и мопедах. Но и тут бывают исключения.

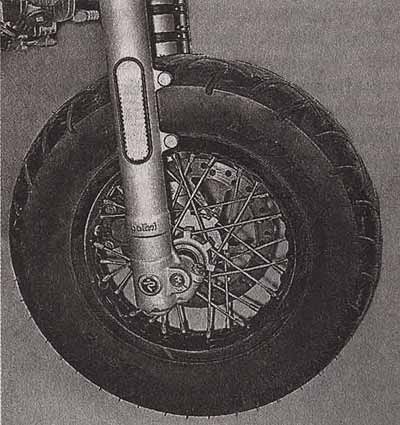

Спицованные колеса бывают и совсем маленькими

  Передние и задние колеса скутеров отличаются, как правило, размерами и конструкцией ступиц: в передних колесах предусмотрено посадочное место под шестерню привода спидометра и дисковый тормоз, в ступицах задних колес находится барабанный тормозной механизм и шлицы, входящие в зацепление со шлицами вала редуктора.
