  9. Устанавливаем торцовую головку на сальник точно по центру, без смещений и легкими ударами молотка осаживаем сальник в гнезде.

ВНИМАНИЕ!

  Запрессовка сальника — самая ответственная часть работы! Не допускается бить молотком сильно, так как каркас сальника может деформироваться, что приведет к полной негодности сальника. Важно после каждого удара контролировать, не перекосило ли сальник в гнезде. При необходимости корректировать его положение можно легкими ударами по той или иной стороне торцовой головки.

  10. Запрессовываем сальник до упора, еще раз контролируем параллельность установки сальника плоскости посадочного гнезда.

  11. Приступаем к обратной сборке узла. Перед тем, как вставить подвижную деталь в рабочее отверстие сальника, необходимо смазать его рабочую кромку небольшим количеством масла. Подвижную деталь также желательно смазать.

  11. Подвижную деталь вставляем в рабочее отверстие сальника медленно и аккуратно, чтобы не повредить рабочую кромку сальника, а также чтобы предотвратить ее подворачивание.

  12. Проверяем правильность установки деталей.

  Особую сложность представляет установка сальников в переднюю вилку, так как чаще всего сальник приходится запрессовывать с уже вставленной в него подвижной трубой вилки. В таких случаях профессионалы используют кольцеобразные оправки, изготовленные точно под диаметр сальника и подвижной трубы. Лучшим вариантом было бы, конечно, приобрести или изготовить на заказ подобную оправку под свой скутер, тем более, что у многих скутеров диаметр подвижных труб вилки одинаков, но если такой возможности нет, можно воспользоваться обычной стальной выколоткой.

  Лучше взять выколотку максимально возможного диаметра — так каркас сальника будет испытывать меньшие нагрузки от ударов и вероятность его деформации сократится.

  Легкими ударами с противоположных сторон сальника осаживаем его в посадочное гнездо неподвижной трубы пера вилки.

ВНИМАНИЕ!

  Помните, что лучше сделать тридцать-сорок легких ударов и запрессовать сальник качественно, чем сделать 10 сильных ударов, и через неделю снова разбирать вилку, чтобы поменять текущие, деформированные при установке сальники.

16.44. Ремонт скутера. Подшипники - дефектовка и замена

  Все подшипники делятся на две большие группы: подшипники скольжения и подшипники качения, которые, в свою очередь бывают шариковые, роликовые, игольчатые, радиальные, радиаль-но-упорные, конические и так далее.

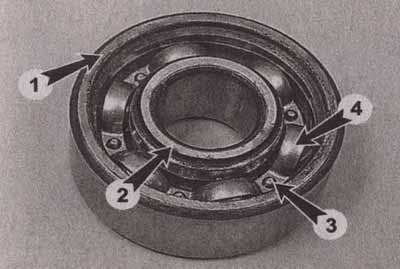

  Устройство подшипника качения: 1 - внешнее кольцо; 2 - внутреннее кольцо; 3 - сепаратор; 4 - тело качения (шарик)

  Подшипники, несмотря на свой малый размер и простоту конструкции, обеспечивают именно то, благодаря чему мы имеем возможность быстро, практически бесшумно и вполне экономично передвигаться в пространстве на колесах: они обеспечивают вращение, а ведь именно вращение - основное движение практически всех наиболее важных агрегатов скутера, мотоцикла, автомобиля и даже велосипеда. Все - от коленчатого вала до колес и руля - вращается на подшипниках, поэтому не стоит недооценивать значение этих деталей в конструкции скутера.

  Один, даже самый незначительный на первый взгляд, заклинивший подшипник превращает скутер из транспортного средства в произведение дизайнерского искусства, не больше.

  Регулярная проверка и обслуживание подшипников скутера - залог того, что вы не останетесь стоять посреди города ночью, или на лесной дорожке километрах в десяти от дачи.

  В отличие от подшипников в моторе и заднем редукторе, которые постоянно работают в «масляной ванне», не требуют частой замены и ухода вообще, в конструкции скутера присутствует несколько подшипниковых узлов, регулярная проверка которых необходима.

  Подшипники скольжения представляют собой пару трения, в которой точно подобранный по диаметру и отполированный стальной вал вращается в неподвижно запрессованной в картер, чаще всего бронзовой, втулке. Между деталями постоянно присутствует тонкий слой масла, подаваемого обычно под давлением, по этому слою и проходит скольжение. Таким образом, контакта между валом и втулкой практически нет. Именно благодаря этому подшипники скольжения очень долговечны, и при условии своевременной замены масла, имеют срок службы, сопоставимый со сроком службы всего скутера, и, как правило «переживают» двигатель в целом. Подшипники скольжения требуют ремонта только в случаях нарушения смазки, такой ремонт достаточно сложен и требует применения токарного и шлифовального оборудования. В гаражных условиях отремонтировать подшипник скольжения практически невозможно, так что мы не будем рассматривать эту работу.

  Подшипник качения, достаточно точный и сложный в изготовлении механизм. От точности изготовления его колец и шариков зависит, насколько долговечным и бесшумным будет подшипник, разумеется, сопротивление качению также, зависит от точности изготовления. В России принята следующая классификация точности изготовления подшипников качения:
 8 (или бесконечность) - почти что брак.
 0 - нормальный класс точности.
 6 - повышенный класс точности.
 5 - высокий класс точности.
 4 - прецизионный класс точности.
 2 - сверхпрецизионный класс точности.

  8 и 0 классы — самые низкокачественные подшипники, такие можно использовать только в малонагруженных узлах и агрегатах, не требующих высокой надежности и поломка которых не приведет к аварийной ситуации. Такие подшипники, например, можно использовать в ступицах колес гужевых повозок или детских самокатов, как основу для блока ворота деревенского колодца или ручной лебедки. В более серьезные механизмы, какими являются скутеры, такие подшипники ставить нельзя.

  Качество подшипника тем выше, чем ниже значение индекса качества, присвоенного ему на заводе (кроме класса 0). Лучшим подшипникам присваивается второй класс. Подшипники такого класса точности в продаже найти практически невозможно, они применяются, в частности, в авиакосмической промышленности и прочих высокоточных производствах. Стоимость подшипника второго класса может быть в десять раз выше такого же подшипника пятого или шестого класса.

  Для двигателей внутреннего сгорания, колес и прочих агрегатов авто - и мототехники вполне удовлетворительным будет использование подшипников качения 5 класса и выше. В частности, подшипники этого класса используют отечественные автопроизводители.

  Класс точности изготовления подшипника указывается чаще всего на торце внешнего или внутреннего кольца или на скате внешнего кольца методом лазерной гравировки или травлением. Класс указывается перед маркировкой типа подшипника или отдельно стоящей цифрой. Если на подшипнике не указан класс точности, лучше поискать другой.

СОВЕТ:

  Совсем не обязательно заказывать (и долго ждать) подшипники по оригинальным каталогам запчастей. Большинство подшипников, применяемых в автомобильной и мотоциклетной промышленности, стандартные, так что всегда можно попытаться найти аналог отечественного или зарубежного производства.

ПОДШИПНИКИ ПЕРЕДНЕГО КОЛЕСА - ДЕФЕКТОВКА

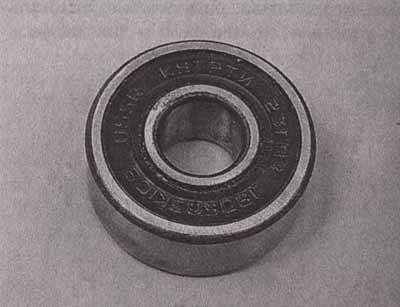

  Колесные подшипники обычно выполняются закрытыми, чтобы исключить их обслуживание, а также попадание грязи и воды внутрь

  • Устанавливаем скутер на центральную подставку так, чтобы переднее колесо оказалось вывешено. Если скутер не занимает такое положение самостоятельно, можно попросить помощника сесть в седло, чтобы загрузить заднюю часть машины, или просто положить на седло или багажник тяжелый предмет. Главное, чтобы скутер не упал.

  • Раскручиваем колесо. Оно должно вращаться свободно, без заеданий и посторонних шумов.

  • Беремся за колесо в позиции «без пятнадцати три» и пытаемся покачать его в направлении перпендикулярном оси колеса. Если ощущается люфт или слышны стуки или хруст, подшипники подлежат замене. Процедуру замены колесных подшипников см. с. 102 «Подшипники переднего колеса - замена»

ПОДШИПНИКИ ЗАДНЕГО КОЛЕСА - ДЕФЕКТОВКА

  Подшипники заднего колеса проверяются методом, аналогичным проверке переднего колеса. Однако, чаще всего, заднее колесо скутера не имеет собственных подшипников, и вращается вместе с валом редуктора, который, в свою очередь, вращается на подшипниках, запрессованных в картер вариатора. Если заметен люфт, посторонние звуки или заедание при вращении, подшипники ведомого вала редуктора также подлежат замене.

ПОДШИПНИКИ РУЛЕВОЙ КОЛОНКИ - ДЕФЕКТОВКА

  В рулевой колонке часто применяются радиально-упорные бессепараторные («насыпные») подшипники

  Чтобы проверить состояние подшипников рулевой колонки, устанавливаем скутер на центральную подставку и вывешиваем переднее колесо..

  • Беремся за перья вилки в нижней ее части, медленно поворачиваем вилку вправо-влево от упора до упора. Вилка должна перемещаться плавно, без заеданий, щелчков и посторонних звуков. Если присутствует хотя бы слабое изменение в усилии при повороте вилки, подшипники подлежат замене.

  • Пытаемся покачать вилку вперед-назад, взявшись руками за самые концы перьев. Малейший люфт в рулевой колонке - повод сменить подшипники или проверить и отрегулировать их затяжку.

  • Пытаемся покачать вилку в направлении вверх-вниз, параллельно оси рулевой колонки. Любой люфт в данном направлении говорит о недостаточной затяжке подшипников рулевой колонки, либо выходе их из строя.

  Замена и обслуживание подшипников рулевой колонки подробно описаны в главе «Подшипники рулевой колонки — обслуживание»
