Подсос через клапан выдоха возможен при загрязнении, огрубении или замерзании клапана. В современных противогазах подсос этим путем сведен к минимуму благодаря применению двух клапанов выдоха и другим техническим усовершенствованиям.

Подсос в местах соединения частей противогаза может произойти только в результате небрежной или неумелой сборки. Для исключения подсоса в местах соединения необходимо проверить наличие прокладоч­ного и ниппельного колец, состояние герметизирующего венчика, накид­ную и навинтную гайки завинтить до отказа.

Подсос в полосе прилегания шлем-маски (маски) к голове возмо­жен, если она слишком велика или неправильно надета. Для проверки противогаза на герметичность необходимо надеть шлем-маску (маску), вынуть коробку из сумки, закрыть отверстие в дне коробки резиновой пробкой (рукой) и сделать глубокий вдох. Если воздух под лицевую часть не проходит — противогаз исправен.

Запрещается применять такие противогазы при недостатке кислорода в воздухе. Их используют только там, где в воздухе содержится не менее 18% кислорода.

Противогаз промышленный фильтрующий малого габаритаППФ-95М

В комплект противогаза ППФ-95М входят лицевая часть (ШМ-62у, МГП или ППМ-88), сумка, фильтрующе-поглощающая или поглощающая коробка, в зависимости от назначения следующих марок: А, В, КД, Г, МКФ. Масса — не более 0,9 кг.

Противогаз промышленный фильтрующий большого габарита ППФ-95

Противогаз комплектуется лицевыми частями (ШМ-62у, МГП или ППМ-88), соединительной трубкой, сумкой, а также фильтрующе-погло-щающими или поглощающими коробками следующих марок: А, В, ВР, КД, Г, БКФ. Масса — не более 1,7 кг.

Шланговые противогазы и дыхательные аппараты

Противогазы (дыхательные аппараты) шланговые предназначены для защиты органов дыхания и зрения человека в атмосфере, содержащей менее 18 объемных процентов кислорода и более 0,5 объемных процентов вредных веществ. В пожарной охране данный вид защиты органов дыхания и зрения не нашел широкого применения из-за недостаточной мобильности.

Шланговые противогазы, в настоящее вре­мя, применяют для обеспечения безопасности ра­бот по ремонту и очистке различных емкостей для хранения химических продуктов, колодцев, под­земных трубопроводов химических производств, дымоходов, подвальных и других помещений, где могут скапливаться углекислый газ и вредные газо­образные вещества.

Все противогазы шланговые состоят из од­ной или двух лицевых частей с воздухоподводящими шлангами и предохранительного пояса. Про­тивогаз ПШ-ЭРВ дополнительно имеет воздухо­дувку с электрическим и ручным приводами, противогаз ПШ-РВ — воздуходувку с ручным приводом, противогаз ПШ-С — фильтр для очистки подаваемого воздуха.

Основные технические характеристики шланговых противогазов

Марка противогаза	Подача воздуха	Число работающих	Длина шланга, м	Масса, кг
ПШ-1Б	Самовсасыванием	1	10	17
ПШ-20	Самовсасыванием	1	20	27
ПШ-20РВ	Воздуходувка ручная	1	20	30
ПШ-40РВ	Воздуходувка ручная	1	40	40
ПШ-20РВ-2	Воздуходувка ручная	2	2x20	41
ПШ-20ЭРВ	Воздуходувка электро, ручная	1	20	28
ПШ-40ЭРВ	Воздуходувка электро, ручная	1	40	41
ПШ-20ЭРВ-2	Воздуходувка электро, ручная	2	2x20	42
ПШ-1С	Самовсасыванием	1	10	9,2
ПШ-20С	Самовсасыванием	1	20	16,2

Мобильная станция подачи сжатого воздуха "Модуль-1"

Предназначена для хранения, транспортирования и подачи сжатого воздуха для обеспечения дыхания человека в непригодной для дыхания, токсичной и задымленной газовой среде при техническом обслуживании зданий, сооружений и производственных объектов, а также при выполне­нии аварийно-спасательных работ в диапазоне температур окружающей среды от минус 40°С до плюс 60°С.

В состав станции входит:

мобильная станция подачи сжатого воздуха "Модуль-1";

2 баллона с вентилем БГ-7,3-30.001-02;

2 самоспасателя со сжатым воздухом ПТС "Резерв";

шланг-удлинитель;

комплект ЗИП;

рабочая и техническая документация.

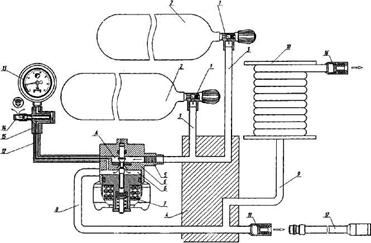

Станция работает следующим образом (рис. 3.16): при открытии вен­тилей 1 воздух под высоким давлением поступает из баллонов 2 по шлангам высокого давления 3 в плиту разводки 4, фильтр 5 редуктора 6, в полость высокого давления А и после редуцирования — в полость редуцированного давления Б. Редуктор поддерживает постоянное давление в полости Б неза­висимо от изменения давления на входе. В случае нарушения работы редуктора и повышения давления срабатывает предохранительный клапан 7.

Из полости Б редуктора воздух поступает по шлангу низкого дав­ления 8 в плиту разводки 4, и далее, к разъему 11 и по шлангу 9, к катушке со шлангом 10 и к разъему 16.

Основные технические характеристики "Модуль-1"

№п/п Наименование параметров Значение

1 Рабочее давление в баллоне, МПа (кгс/см ) 29,4 (300)

2 Редуцированное давление при нулевом расходе, МПа (кгс/см2) 0,7…0,85 (7… 8,5)

3 Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2) 1,2… 2,0 (12… 20)

4 Условное время защитного действия*, мин, не менее 120

5 Длина воздуховодного шланга на катушке, м 50

6 Количество людей подключаемых к станции, чел 2

7 Габаритные размеры, мм, не более 1450x550x600

8 Масса, кг не более 60

9 Срок службы, лет 10

К разъему 16 непосредственно, а к разъему 11 через шланг удлини­тель 17, подключается самоспасатель специальный ПТС "Резерв".

Для контроля за запасом воздуха в баллонах воздух из полости высо­кого давления А и из полости низкого давления Б поступает по переход­нику 12 в манометр 13 и к свистку 14 сигнального устройства 15. При исчерпании рабочего запаса воздуха в баллонах включается

Рис. 3.16. Принципиальная схема станции подачи сжатого воздуха "Модуль-1"

свисток, предупреждающий звуковым сигналом о том, что в баллонах остался только резервный запас воздуха.

Задания для практического занятия:

1.  Выполнить норматив на одевание фильтрующего противогаза

Контрольные вопросы

1.  ТТХ фильтрующих противогазов

2.  ТТХ шланговых противогазов

3.  Назначение фильтрующих и шланговых противогазов

4.  Область применения фильтрующих и шланговых противогазов

5.  Требования правил охраны труда при работе в фильтрующих и шланговых противогазах

6.  Устройство фильтрующих и шланговых противогазов

Практическая работа № 10

«Изучение назначения, организации работы и оснащения базы ГДЗС Уфимского гарнизона и поста ГДЗС пожарной части»

Учебная цель: изучить назначение, организацию работы и оснащение базы ГДЗС

Учебные задачи:

1. изучить назначение, организацию работы и оснащение базы ГДЗС Уфимского гарнизона.

2. изучить назначение, организацию работы и оснащение поста ГДЗС пожарной части

Образовательные результаты, заявленные во ФГОС третьего поколения:

Студент должен

уметь:

- проводить проверки СИЗОД с помощью приборов контроля на посту ГДЗС.

знать:

- назначение, порядок организации работы и оснащение базы ГДЗС Уфимского гарнизона и поста ГДЗС пожарной части.

Краткие теоретические и учебно-методические материалы по теме практической работы

7

8

9

10

11

Техническое обслуживание СИЗОД осуществляется 935 базами и 4698 контрольными постами ГДЗС. Для обслуживания СИЗОД на пожарах используются передвижные базы ГДЗС.

Обеспечение работы базы ГДЗС — это организация и осуществление техни­чески правильного использования, обслуживания и ремонта СИЗОД в целях под­держания их в постоянной готовности.

Базы ГДЗС оборудуются для обслуживания, ремонта и хранения СИЗОД в каждом гарнизоне пожарной охраны. Они обеспечиваются оборудованием, инст­рументом и инвентарем в соответствии с нормами табеля положенности. Для про­ведения ремонта и контроля за состоянием всех закрепленных за базой СИЗОД, на базе ГДЗС вводятся должности мастера ГДЗС. Численность мастеров ГДЗС определяется из расчета обслуживания одним мастером ГДЗС 50-150 СИЗОД. База ГДЗС, как правило, обслуживает несколько пожарных частей и организуется при одной из частей, имеющих в боевом расчете отделение ГДЗС.

Содержание СИЗОД на базах и контрольных постах ГДЗС. Исправные (про­веренные) и неисправные СИЗОД хранятся на базах ГДЗС раздельно в ячейках шка­фов или стеллажей таким образом, чтобы не повредить узлы и детали. Каждая ячейка обеспечивается табличкой с указанием номера СИЗОД и фамилии его владельца.

Противогазы и дыхательные аппараты, маски дыхательных аппаратов, сво­бодного от несения караульной службы личного состава, резерв СИЗОД, балло­нов и патронов хранятся на базах (контрольных постах) ГДЗС исправными, чистыми и готовыми к работе.

Срок хранения снаряженных регенеративных патронов не должен превышать 6 месяцев со дня их снаряжения с учетом гарантийного срока хранения ХП-И (2 года со дня изготовления). Дата изготовления ХП-И и снаряжения регенеративного патрона указываются на этикетке, наклеиваемую на корпус регенеративного патрона.
