Программа дисциплины (syllabus) (стр. 7 )

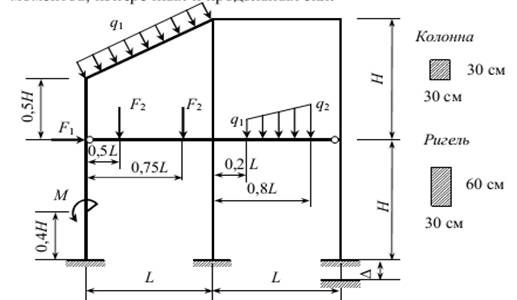

Рисунок 1 – Расчетная схема рамы

Таблица 1 – Исходные данные для расчета рамы

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
L, м	6,0	6,2	6,4	6,6	6,8	7,0	7,2	7,4	7,6	7,8
H, м	5,8	6,0	6,2	6,4	6,6	6,8	7,0	7,2	7,4	7,6
F1, кН	24	22	20	18	16	14	12	10	8	6
F2, кН	34	32	30	28	26	24	22	20	18	16
∆, см	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0
М, кН*м	10	12	14	16	18	20	18	16	14	12
q, кН/м	6	8	10	12	14	16	18	20	22	24

Литература: [2]- [5], [16].

Тема 3

Расчет пространственной статически неопределимой рамы по программе SCAD

План:

1. Построение эпюр усилий M и Q, перемещений узлов в раме расчетом на компьютере по программе SCAD.

2. Составление отчета по результатам расчета.

Задача. Определить усилия в стержнях и перемещения узлов статически неопределимой железобетонной рамы (бетон класса В20) рамы по программе SCAD. Схема балки и действующие нагрузки приведена на рисунке 1. Варианты геометрических размеров и величин нагрузок приведены в таблице 1.

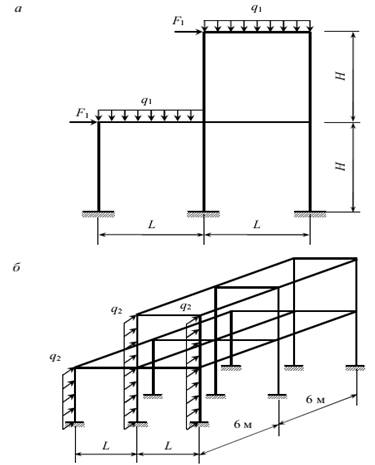

Рисунок 1 – Схема рамы

Таблица 1 – Исходные данные для расчета рамы

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
L, м	6,0	6,2	6,4	6,6	6,8	7,0	7,2	7,4	7,6	7,8
H, м	5,8	6,0	6,2	6,4	6,6	6,8	7,0	7,2	7,4	7,6
F1, кН	24	22	20	18	16	14	12	10	8	6
q1, кН/м	34	32	30	28	26	24	22	20	18	16
q2, кН/м	6	8	10	12	14	16	18	20	22	24
Колонна	30 К1*	30 К2	30 К3	35 К1	35 К2	35 К3	40 К1	40 К1	40 К1	40К2
Ригель, распорка	30 Ш1**	30 Ш2	30 Ш3	35 Ш1	35 Ш2	35 Ш3	40 Ш1	40 Ш1	40Ш2	40Ш2

*двутавр колонный; ** двутавр широкополочный

Общие указания к решению задачи. 1) Создать первоначально схему плоской рамы (рисунок 1а). Нагрузки q1, F1приложить в первом загружении. 2) Создать расчетную схему пространственной рамы. Нагрузки q2приложить во втором загружении (рисунок 1б). Выполнить расчет пространственной рамы.

Последовательность выполнения задачи:

- выбрать тип схемы №5;

- создать плоскую раму (задать узлы, ввести элементы, задать жесткости, приложить нагрузки q1, F1в загружении № 1);

- при установке опорных связей учесть, что колонны имеют жесткое защемление в плоскости и из плоскости рамы;

- скопировать плоскую раму в направлении оси У с шагом м6 м два раза (выбрать опцию «копирование нагрузок»);

- установить распорки;

- приложить нагрузки q2 в загружении №2;

- выполнить расчет и сформировать отчет.

Литература: [2]- [5], [16].

Тема 4

Расчет железобетонной безраскосной фермы

План:

1. Определение внутренних усилий в элементах фермы от заданных нагрузок.

2. Подбор арматуры в характерных сечениях стоек, верхнего и нижнего поясов фермы из бетона класса В30 с использованием программы SCAD.

2.  Формирование отчета по результатам расчетов.

Задача. Определить компоненты напряженно-деформированного состояния в элементах безраскосной фермы, приведенной на рисунке 1 и выполнить подбор требуемой арматуры в центральной стойке, верхнем и нижнем поясах фермы по программе SCAD. Материал фермы – бетон класса В30. Сечения фермы: верхний пояс - 200×200 мм; нижний пояс - 200×180 мм; стойки - 150×180 мм. Варианты нагрузок приведены в таблице 1.

Рисунок 1 – Расчетная схема безраскосной фермы

Таблица 1 – Варианты нагрузки для расчета фермы

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
F, кН	70	75	80	85	90	95	100	105	110	115

Литература: [3], [4], [9], [16].

Тема 4

Расчет элементов железобетонных конструкций поперечной рамы одноэтажного промышленного здания

План:

1.Определение внутренних усилий в элементах рамы от заданных нагрузок.

2. Подбор арматуры в характерных сечениях стоек и ригеля рамы из бетона класса В35 с использованием программы SCAD.

3.  Формирование отчета по результатам расчетов.

Задача. Определить компоненты напряженно-деформированного состояния в элементах поперечной рамы, приведенной на рисунке 1. Варианты геометрических размеров и величин нагрузок приведены в таблице 1.

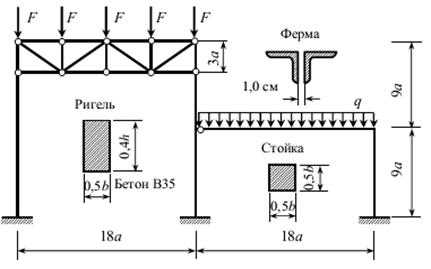

Рисунок 1 – Расчетная схема рамы

Таблица 1 – Исходные данные для расчета балки

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
а, м	0,6	0,8	1,0	1,2	1,4	1,6	1,8	2,0	2,2	2,4
b, см	40	40	50	50	60	60	70	80	90	100
h, см	60	60	80	80	100	120	140	160	180	200
q, кН/м	6	8	10	12	14	16	18	20	22	24
F, кН	30	40	50	60	70	80	90	100	120	140
Уголок	100×10	110×8	125×10	140×12	160×12	180×12	220×14	220×14	250×16	250×16

Литература: [3], [4], [9], [16].

Тема 4

Проектирование железобетонных конструкций по программе SCAD-АРБАТ

План:

1. Построение эпюр внутренних усилий в железобетонных конструкциях расчетом на компьютере по программе SCAD - АРБАТ.

2. Подбор арматуры в конструкциях по программе SCAD - АРБАТ.

3. Составление отчета по результатам расчетов.

Задача 1.Определить напряженно-деформированное состояние неразрезной железобетонной балки (бетон класса В20) сечением: ширина 30 см, высота – 50 см. Выполнить по программе SCAD–АРБАТ подбор необходимой арматуры.

Схема балки и действующие нагрузки приведена на рисунке 1. Варианты геометрических размеров и величин нагрузок приведены в таблице 1.

Рисунок 1 – Расчетная схема балки
