Программа дисциплины (syllabus) (стр. 8 )

Таблица 1 – Исходные данные для расчета балки

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
а, м	0,6	0,8	1,0	1,2	1,4	1,6	1,8	2,0	2,2	2,4
F, кН	30	40	50	60	70	80	90	100	110	120
М, кН*м	10	12	14	16	18	20	22	24	26	28
q, кН/м	6	8	10	12	14	16	18	20	22	24

Задача 2. Поперечный изгиб пластин. Построить эпюры прогибов и усилий для прямоугольной железобетонной пластины (рисунок 2) с арматурой класса А-III, загруженной равномерно распределенной нагрузкой q. Выполнить по программе SCAD–АРБАТ подбор необходимой арматуры. Варианты опирания плиты по контуру: 1 – шарнирное опирание по контуру; 2 – жесткое закрепление по контуру; 3 – шарнирное закрепление по двум сторонам по направлению размера «а» и жесткое – по сторонам в направлении размера «b». 4 – шарнирное закрепление по двум сторонам по направлению размера «b» и жесткое – по сторонам в направлении размера «a».Геометрические размеры и нагрузки на плиту приведены в таблице 2.

Таблица 2 – Варианты исходных данных для расчета плиты

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
а, м	3,0	3,2	3,4	3,6	3,8	4,0	4,2	4,4	4,6	4,8
b, м	4,8	4,6	4,4	4,2	4,0	3,8	3,6	3,4	3,2	3,0
h, м	0,08	0,08	0,08	0,10	0,10	0,10	0,10	0,12	0,12	0,12
q, кН/м2	18	18	19	19	20	20	21	21	22	22
Класс бетона	В15	В15	В15	В20	В20	В20	В20	В22	В22	В22
Тип опирания	1	1	2	2	3	3	4	4	2	1

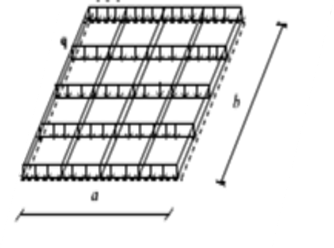

Рисунок 2 – Расчетная схема плиты

Литература: [3], [4], [9], [16].

Тема 5

Расчет металлической фермы

План занятия:

1 Определение внутренних усилий в шарнирно-стержневой металлической ферме.

2. Подбор элементов поясов и решетки фермы по программе КРИСТАЛЛ.

3. Формирование отчета по результатам расчетов.

Задача. Определить внутренние усилия в элементах фермы по программе SCADи произвести подбор по программе КРИСТАЛЛ заданных поперечных сечений фермы. Расчетная схема фермы приведена на рисунке 1. Исходные данные для расчета фермы приведены в таблице 1.

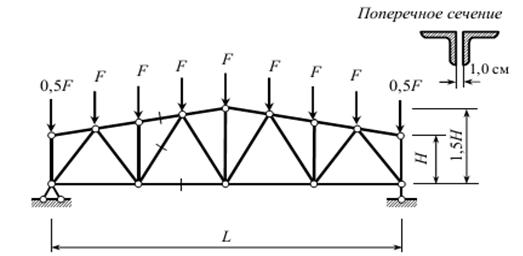

Рисунок 1 – Расчетная схема фермы

Таблица 1 – Исходные данные для расчета фермы

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
L, м	16	18	20	22	24	26	28	30	32	34
Н, м	2,0	2,2	2,4	2,6	2,8	3,0	3,2	3,4	3,6	3,8
F, кН	6,5	7,0	7,5	8,0	8,5	9,0	9,5	10,0	10,5	11,0

Литература: [3], [4], [8], [12], [16].

Тема 4

Расчет элементов металлических конструкций поперечной рамы одноэтажного промышленного здания

План:

1. Определение внутренних усилий в элементах рамы от заданных нагрузок.

2. Подбор сечений стоек рамы (участки 1, 2, 3) из широкополочных двутавров стали С 245 с использованием программы SCAD.

4.  Формирование отчета по результатам расчетов.

Задача. Определить компоненты напряженно-деформированного состояния в элементах поперечной рамы, приведенной на рисунке 1. Выполнить подбор требуемых типовых широкополочных двутавров для участков 1,2 и 3 стойки рамы. Ригель рамы – сквозная металлическая ферма с приведенными изгибными и продольными жесткостями EIP = 8,5×105 кН*м2, EАP = 6,7×105кН. Стойки рамы– широкополочные двутавры с изгибными и продольными жесткостями EIС = 7,1×104 кН*м2, EАС = 252,1×104кН. Значения нагрузок: М1=-3,8 кН*м; М2=-8,1 кН*м; G1=12,4 кН; G2= 21, 9 кН; W1=5,4 кН; W2=3,6кН. Варианты геометрических размеров и величин нагрузок приведены в таблице 1.

Рисунок 1 – Расчетная схема рамы

Таблица 1 – Исходные данные для расчета элементов рамы

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
L, м	16	17	18	19	20	21	22	23	24	25
q, кН/м	9,0	9,5	10,0	10,5	11,0	11,5	12,0	12,5	13,0	13,5
q1, кН/м	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,0	2,1
q2, кН/м	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7

Литература: [3], [4], [8], [12].

Тема 5

Экспертиза элементов металлических конструкций стержневой системы

План:

1. Определение внутренних усилий в элементах системы от заданных нагрузок.

2. Проведение экспертизы элементов системы с использованием программы SCAD.

5.  Формирование отчета по результатам расчетов.

Задача. Определить компоненты напряженно-деформированного состояния в элементах поперечной рамы, приведенной на рисунке 1 и проверить достаточность существующих поперечных сечений из металлических уголков. Варианты геометрических размеров и величин нагрузок приведены в таблице 1.

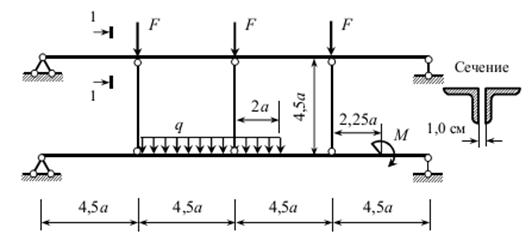

Рисунок 1 – Расчетная схема стержневой металлической системы

Таблица 1 – Исходные данные для экспертизы элементов системы

Данные	Последняя цифра зачетной книжки
0	1	2	3	4	5	6	7	8	9
а, м	0,6	0,8	1,0	1,2	1,4	1,6	1,8	2,0	2,2	2,4
q, кН/м	6	8	10	12	14	16	18	20	22	24
F, кН	30	40	50	60	70	80	90	100	120	140
М, кН*м	10	12	14	16	18	20	22	24	26	28
Уголок	100×10	110×8	125×10	140×12	160×12	180×12	220×14	220×14	250×16	250×16

Литература: [3], [4], [8], [12], [16].

Тема 6

Расчет ребристо-кольцевого купола

План:

1.  Расчет напряженно-деформированного состояния купола по программе SCAD.
