Компьютерный дизайн в оформлении карт (стр. 4 )

Картографические знаки представляют собой формализован­ный графический язык карты. Спецификой картографического языка является использование на карте условных обозначений в сочетании с естественным языком слов, которыми могут быть подписи разного вида и размера.

Картографический язык имеет свои конструктивные элементы, основные из которых – точка, линия, площадь.

В соответствии с характером распространения отображаемых явлений и объектов условные обозначения подразделяются на три группы:

1)  точечные (значковые) – используют для объектов, локали­зованных в точках (населенные пункты, отрасли промышленности и др.);

2)  линейные – применяют для объектов и явлений, локализованных на линиях (реки, дороги, нефтепроводы, линии электропередач, течения и др.);

3)  площадные – предназначают для объектов, сохраняющих на
карте плановые очертания и размеры. Площади фиксируются контурами с внутренним заполнением, определенным рисунком или цветом.

Подписи – слова, дополняющие или заменяющие условные обозначения, выделяются в особую группу картографического языка.

Дальнейшая дифференциация знаков обусловливается формой, размером, ориентировкой, внутренней структурой, светлотой и цветом.

Форма знаков. Знач­ковые обозначения – это разнообразные построения (рис.1):

Рис.1. Картографические знаки, отличающиеся по форме:

а) геомет­рические фигуры – круги, квадраты, прямоугольники, треугольни­ки, пяти - и шестиугольники, трапеции, а также объемные – кубы, шары;

б) наглядные зна­ки – символические, натуралисти­ческие;

в) форма линейных и пло­щадных знаков определяет­ся плановыми очертаниями объекта, его положением и характером пространствен­ного размещения.

Размер (величина) услов­ных знаков определяется в соответствии с принятым масштабом изображения, назначением и характером использования карты.

Необходимо иметь в виду, что размер картографических знаков вызывает противоречие меж­ду детальностью изображения и его читаемостью. Уменьшая размер знаков, можно существенно повысить детальность карты, но излишне мелкие знаки затрудняют ее чтение. С другой стороны, крупные, хорошо читаемые знаки требуют существенной генерализации со­держания. Поэтому в каждом конкретном случае проектирования знаков необходимо определение их оптимальных размеров.

Внутренняя структура (рису­нок) позволяет строить разнообраз­ные картографические знаки всех видов, например значковые, линейные и площадные обозначения, различающиеся по внутренней структуре (рис. 2).

Рис.2. Знаки, различающиеся по внутреннему рисунку

Оперируя системой графических средств, синтактика рассматривает приемы их комплексирования в одном зна­ке, образование знаковых рядов. В построении обозначений на­блюдаются наиболее частые сочетания формы и внутреннего ри­сунка, формы и цвета. Размер сочетается практически со всеми графическими средствами. Комплексирование трех и более при­знаков позволяет строить сложные (структурные, нарастающие и др.) знаки, при этом графическая форма выражения отличается большим разнообразием (рис. 3).

Рис. 3. Знаки, построенные сочетанием графических средств

Изучение комбинационных возможностей обозначений связано с важной особенностью языка карты. В отличие от словесного языка, где построение знаков имеет линейное размещение и последовательное сочетание слов, картографический язык предусматривает многооб­разные комбинации, связи и отношения знаков в их координатной предопределенности. При этом чтение может начинаться в любом месте и направлении.

Так, формой и ориентировкой целесообразно передавать ка­чественные признаки объектов; светлотой и размером — количе­ственные показатели, динамику явлений; внутренней структурой и цветом – как качественные, так и количественные данные.

Обычно для передачи нескольких признаков объекта производят комплексирование графических средств. Например, знаки, показанные на рис. 3, сочетающие в своем построении форму, струк­туру и размер, могут означать при локализации в пункте вид и поло­жение пункта (промышленного или какого-либо другого), состав (отраслевая специализация), величину и соотношение (отраслей).

Отношения между знаками в системе должны отражать отно­шения между обозначаемыми объектами. Определенными графи­ческими средствами выделяют главные признаки объекта, упорядочивая тем самым чтение карты и облегчая поиск нужной информации. Отношения зна­ков к обозначаемым объектам определяются в легенде карты сло­вами естественного языка. Легенда поясняет не только смысловую сторону каждого знака, но показывает их группировки, соподчиненность, то есть раскрывает содержание карты.

Смысловое значение картографических знаков имеет несколь­ко уровней:

1.  Низший уровень составляют элементарные знаки, например, горизонталь – линия, соединяющая точки с одинаковой абсолютной высотой.

2.  Пространственное сочетание знаков, например, система горизонталей, обеспечивает более высокий уровень информации: пе­редачу различных форм рельефа, их высот, крутизну и т. п.

3.  Сочетание определенных форм рельефа, изображенных горизонталями, образует новое понятие — тип рельефа.

1.2. Методы и приемы построения картографических знаков

Для построения картографических обозначений существуют пра­вила, которые определяются способами изображения. Они взаимо­связаны с характером пространственного отображения явлений.

В значковом способе условные обозначения указывают положение конкретного объекта. При использовании геометрических фигур их центр определяет точную локализацию объектов на карте. При наличии в одном пункте нескольких объектов применяют структурные знаки различной формы с локализацией в одной точке. При большой разнородности объектов возможны разнообразные графические приемы их взаимного расположения относительно пунсонов со­ответствующих пунктов (рис. 4).

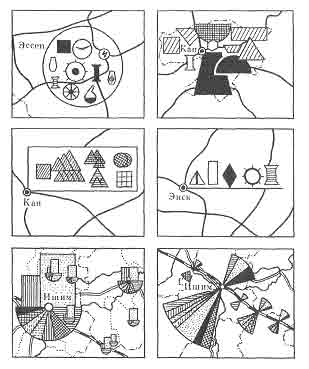

Рис.4. Графические приемы локализации знаков

Локализованные диаграммы, строя­щиеся по пунктам наблюдения, мож­но рассматривать как модификацию значкового способа. Эти диаграммы и графики имеют вид геометричес­ких фигур, их графическая форма от­личается большим многообразием (рис. 5).

Аналогичные значковому способу геометрические знаки применяются в картодиаграмме. Это – столбиковые диаграммы, площадные (кру­ги, квадраты) и объемные (шары, кубы). Они не передают точного местоположения объекта или явления. В картодиаграмме размещение знаков привя­зано к сетке административного (или другого территориального) деления (рис.6).

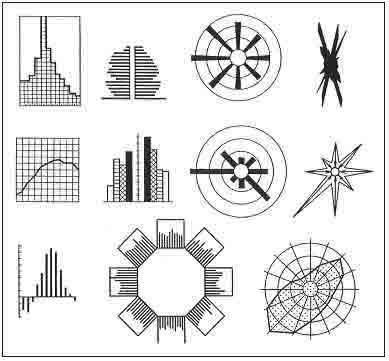

Рис. 5. Графический вид локализованных диаграмм и графиков

Рис. 6. Расположение знаков внутри картографируемой территории – способ картограмм

Линейные обозначения (линии, ленты, стрелки) реализуются и способах линий движения, линейных знаков, изолиний и др. Осо­бенности их построения связаны с точностью картографирования (рис. 7).

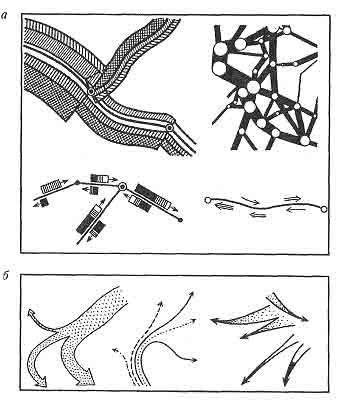

Рис.7. Графические приемы построения линейных обозначений

а – точное расположение; б – схематичное.

Площадные знаки используются в способах качественного и количественного фона, картограмм, ареалов. Картографические знаки, подразделяющие площадь на однородные в качественном отношении участки, строят с использованием цвета и, внутреннего рисунка знаков или штриховок различного вида, ориентировки и цвета. Они должны зрительно показать лишь качественные различия объектов.

Площадные знаки, отображающие количественные изменения явлений способами картограммы, количественного фона и другими, строят в основном с использованием таких графических средств, как цвет, рисунок знаков и светлота. Для передачи различий в интенсивности, росте, развитии явлений применяют многообразные виды штриховок раз­личной светлоты или рисунок значков изменяющейся плотности (рис.8).

Рис.8. Графический вид картограммы

Площадные знаки для оформления ареалов выделяются много­образными графическими средствами. Помимо рисунка знаков, штриховок применяются линии разного ри­сунка, полосы (цветные или штриховые), буквенные обозначения, натуралистические, художественные знаки (рис. 9).

Рис.9. Различные приемы оформления ареалов

1.3. Компьютерное построение картографических знаков

Выделяют два способа изготовления картографических знаков – рукописный и компьютерный.

В рукописном исполнении условные обозначения строят на бумаге или пластике с использованием простейших чертежных инструментов: ручки с чертежными перьями, рейсфедеры (одинарные и двой­ные), вращающиеся рейсфедеры (кривоножки), циркули и кронциркули. Вычерчивание отдельных условных обозначений производится также с помощью разнообразных трафаретов (металлических или пластмассовых). Толщина линий определяется по шкале толщин. Штриховки выполняются с применением штриховальных приборов.

Метод рукописного выполнения знаков является традиционной технологией создания карт. Он предусматривает изготовление оригиналов двух видов: составительских (первичных) и издательских.

Использование компьютерной техники позволяет воспроизводить картографические знаки средствами автоматизации.

1.3.1. Программное обеспечение. Оформление карт на компьютере предполагает использование специального программного обеспечения, позволяющего работать с векторной графикой. Его можно условно разделить на три группы:

1)  векторные графические программы общего назначения (Corel Draw, Adobe Illustrator и др.), которые, как правило, не комплектуются готовыми наборами знаков, однако пользователь имеет возможность сохранять созданные им знаки в виде библиотек символов или в виде обычных файлов используемой программы;
