Индустриальные конструкции для промышленной тепловой изоляции трубопроводов, аппаратов и резервуаров (стр. 4 )

(Измененная редакция, Изм. № 1).

1.5. Комплектность

1.5.1. В комплект поставки входят:

1) индустриальная конструкция для промышленной тепловой изоляции полносборная или комплектная;

2) паспорт, заполненный на партию принятых конструкций.

(Измененная редакция, Изм. № 1).

1.5.2. В паспорте указывают:

наименование предприятия-изготовителя;

наименование конструкций;

обозначение конструкций;

количество конструкций в партии;

номер настоящих технических условий;

дату выпуска конструкций;

подпись начальника ОТК  и штамп ОТК предприятия-изготовителя.

(Измененная редакция, Изм. № 1).

1.5.3. Конструкции для аппаратов и резервуаров поставляются комплектно. Заказчику поставляют: профилированные листы, шплинты (для крепления теплоизоляционных прошивных матов), несущий крепеж (захваты и упоры), заклепки и маты минераловатные прошивные.

Предусмотренные сборочными чертежами винты самонарезающие для крепления кромок оболочек, в комплект поставки предприятия-изготовителя индустриальных конструкций не входят.

1.5.4. - 1.7.6. (Отменены, Изм. № 1).

6. ГАРАНТИИ ПОСТАВЩИКА

6.1. Индустриальные конструкции для промышленной тепловой изоляции трубопроводов, аппаратов и резервуаров должны быть приняты отделом технического контроля предприятия-изготовителя.

6.2. Предприятие-изготовитель гарантирует соответствие индустриальных конструкций требованиям настоящих технических условий при соблюдении потребителем правил транспортирования, хранения и эксплуатации, установленных техническими условиями.

6.3. Гарантийный срок хранения индустриальных конструкций соответствует гарантийным срокам хранения теплоизоляционных материалов, из которых они изготовлены.

ПРИЛОЖЕНИЕ 1

Перечень сокращений наименований, принятых в настоящих технических условиях

1. Типы конструкций

КТП	- конструкция теплоизоляционная полносборная (в которой теплоизоляционный слой закреплен к защитной оболочке шплинтами или клеем
КТК	- конструкция теплоизоляционная комплектная (в которой теплоизоляционный слой не крепится к оболочке, в комбинированных конструкциях первый наружный слой закреплен к оболочке)
КТПБ	- конструкция теплоизоляционная полносборная блочная
КТКБ	- конструкция теплоизоляционная комплектная блочная
КТПФл	- конструкция теплоизоляционная полносборная фланцевая
КТП Аф	- конструкция теплоизоляционная полносборная блочная для арматуры фланцевой
КТПАМ	- конструкция теплоизоляционная полносборная для арматуры муфтовой
КТПП	- конструкция теплоизоляционная полносборная панельная
КТППК	- конструкция теплоизоляционная полносборная панельная карнизная
КТКП	- конструкция теплоизоляционная комплектная панельная
КТКПК	- конструкция теплоизоляционная комплектная панельная карнизная
КТПБП	- конструкция теплоизоляционная полносборная блочно-панельная

2. Вид соединения тепловой изоляции с оболочкой

К	- клеевое крепление тепловой изоляции к оболочке
Ш	- шплинтовое крепление тепловой изоляции к оболочке
БК	- без крепления

3. Теплоизоляционный материал

БХ	- холст микротонкий стеклянного штапельного волокна (базальтовый)
МШ	- маты из стеклянного штапельного волокна
ПМ	- плиты минераловатные
ВС	- маты вертикально-слоистые
МС	- маты минераловатные прошивные на стеклосетке
ММС	- маты минераловатные прошивные на металлической сетке
Х	- холст прошивной
Ц	- цилиндр минераловатный
МБ	- маты минераловатные прошивные без обкладок
ИГС	- изделия минераловатные гофрированной структуры
МР	- маты минераловатные рулонированные
МРП	- маты минераловатные рулонированные прошивные
ИПС	- полотно игло-пробивное стеклянное
ПМП	- пакет минераловатный прошивной
ММПС	- маты минераловатные прошивные строительные
МР	- маты рулонированные

(Измененная редакция, Изм. № 1, № 2, № 3, № 4, № 7).

4. Материал оболочки

А	- оболочка из алюминиевого листа
С	- оболочка из стального оцинкованного листа
АГ	- оболочка из ленты алюминиевой гофрированной
ФД	- оболочка из фольги алюминиевой дублированной
АПМ	- оболочка из армопластмассовых материалов
РСТ	- рулонный стеклопластик для теплоизоляции
ФИ	- оболочки из фольгоизола
ФР	- оболочки из фольгорубероида
СТПЛ	- оболочки из стеклотекстолита покровного листового
СЦТ	- оболочки из стеклоцемента текстолитового
СП	- оболочка из стали рулонной холоднокатаной с полимерным покрытием
ЭОЦ	- оболочка из стали тонколистовой холоднокатаной гальванически оцинкованной
ЭОЦП	- оболочка из стали тонколистовой холоднокатаной гальванически оцинкованной с полимерным покрытием
ПО	- оболочка из пленки огнестойкой
Р	- оболочка из рубероида

(Измененная редакция, Изм. № 1, № 2, № 4).

ПРИЛОЖЕНИЕ 2

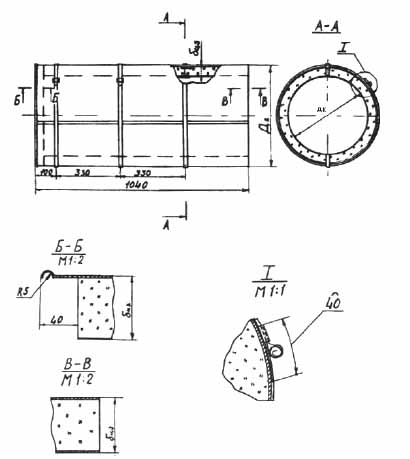

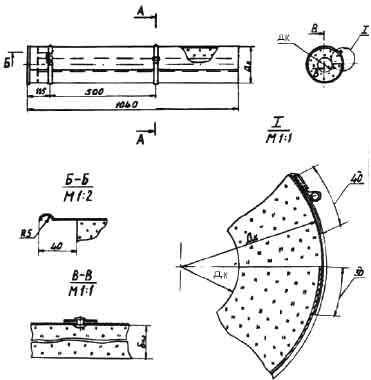

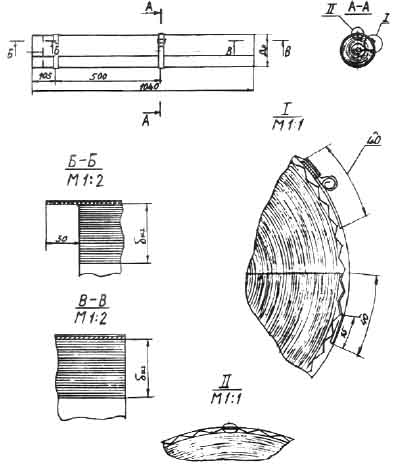

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-БХ-А0,8

Рис. 1

(Измененная редакция, Изм. № 1).

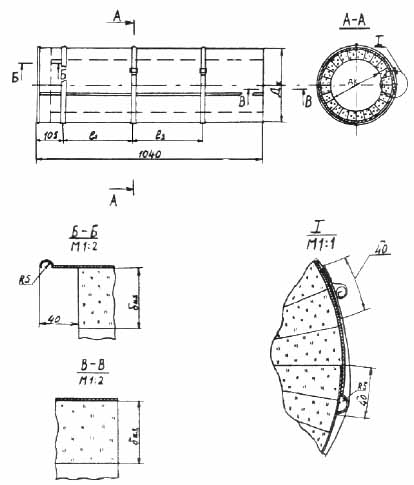

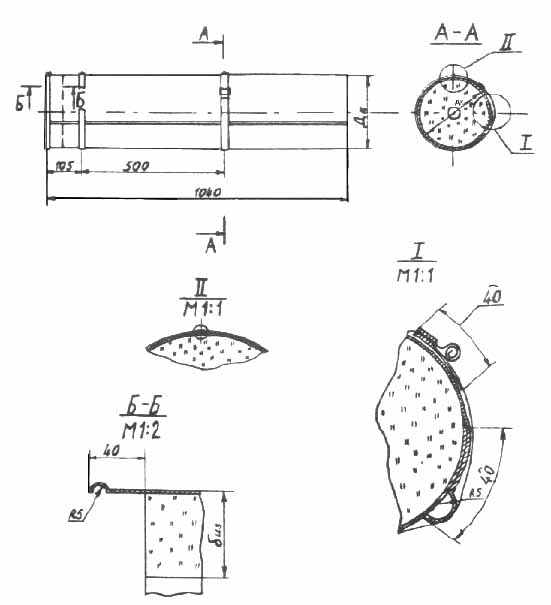

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-ВС-А0,8

Рис. 2

(Измененная редакция, Изм. № 1).

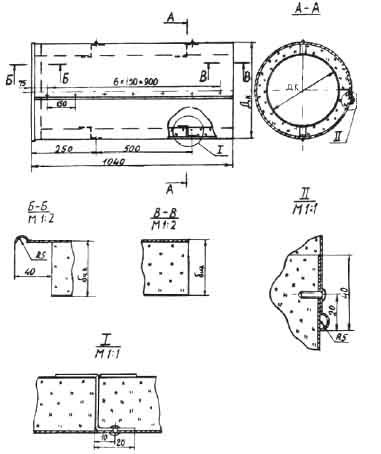

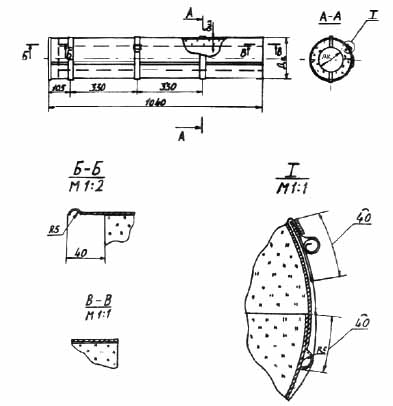

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-ВС-А0,8

Рис. 3

(Измененная редакция, Изм. № 1).

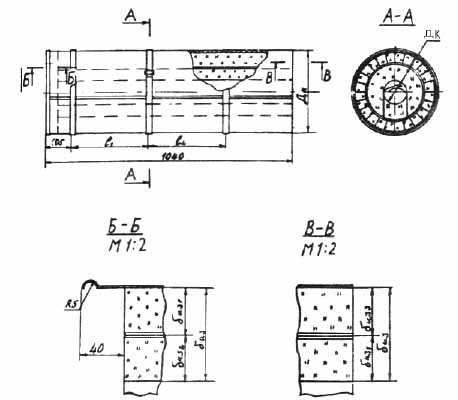

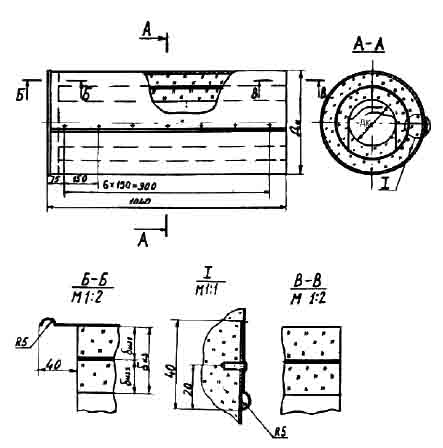

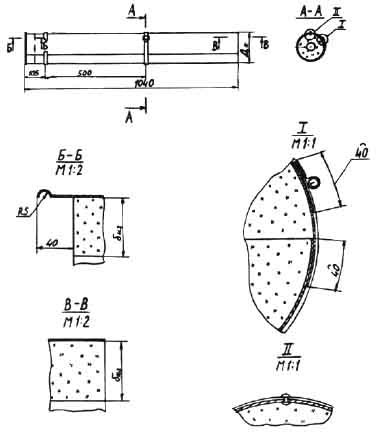

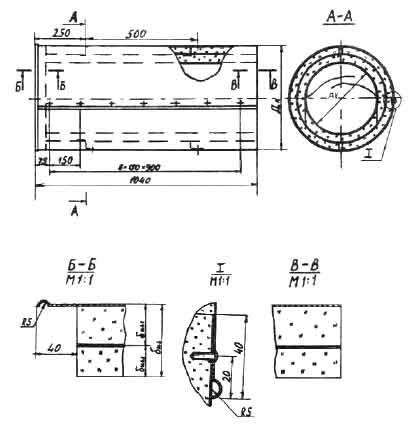

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-К-2ВС(МС)-А0,8

Рис. 4

(Измененная редакция, Изм. № 1).

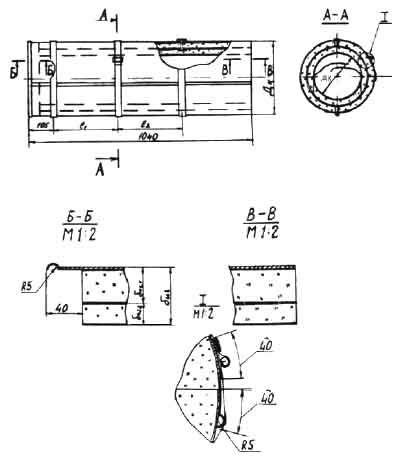

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-К-2МС-А0,8

Рис. 5

(Измененная редакция, Изм. № 1).

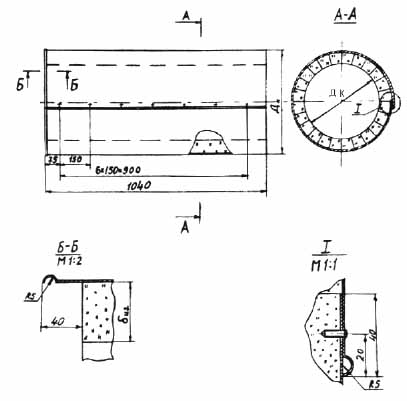

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-Ш-МС-А0,8

Рис. 6

(Измененная редакция, Изм. № 1).

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-Ш-ММС-А0,8

Рис. 7

(Измененная редакция, Изм. № 1).

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-Ш-МС-А0,8

Рис. 8

(Измененная редакция, Изм. № 1).

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-Ш-2МС-А0,8

Рис. 9

(Измененная редакция, Изм. № 1).

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-Ш-2МС-А0,8

Рис. 10

(Измененная редакция, Изм. № 1).

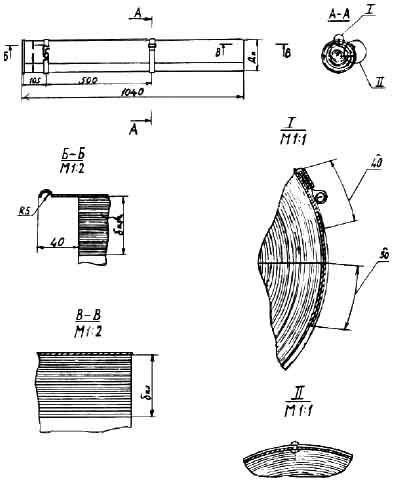

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-БХ-А0,5

Рис. 11

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-Х-А0,5

Рис. 12

(Рис. 13 отменен, Изм. № 2)

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-БК-Ц-А0,5



Рис. 14

(Измененная редакция, Изм. № 1).

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-Х-АГ

Рис. 15

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-БХ-АГ

Рис. 16

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-БК-Ц-АГ
