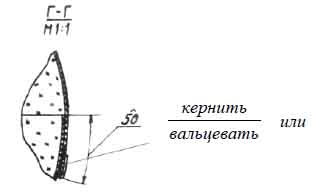

Рис. 17
(Измененная редакция, Изм. № 1).

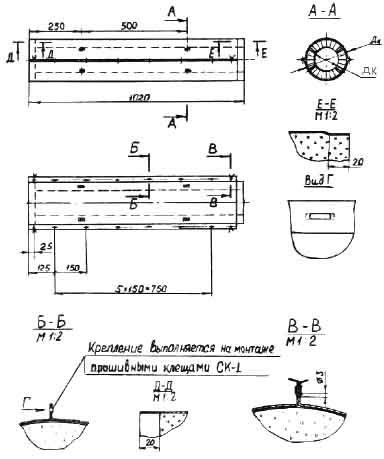

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-К-Ц-ФД
Рис. 18
(Измененная редакция, Изм. № 1).

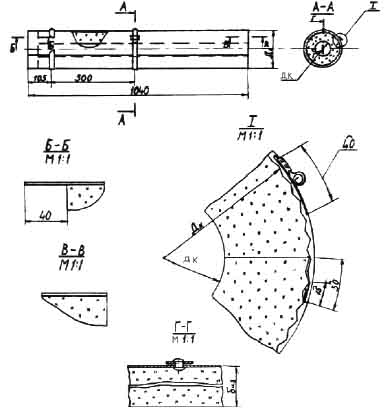

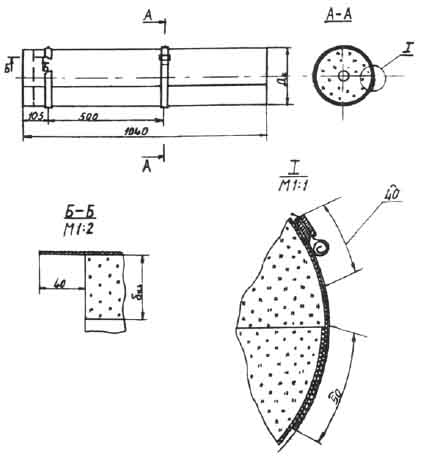

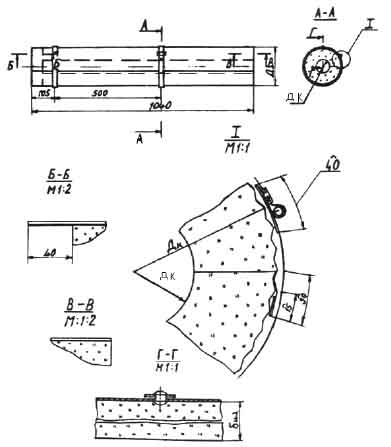

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-ВС-ФД
Рис. 19
(Измененная редакция, Изм. № 1).

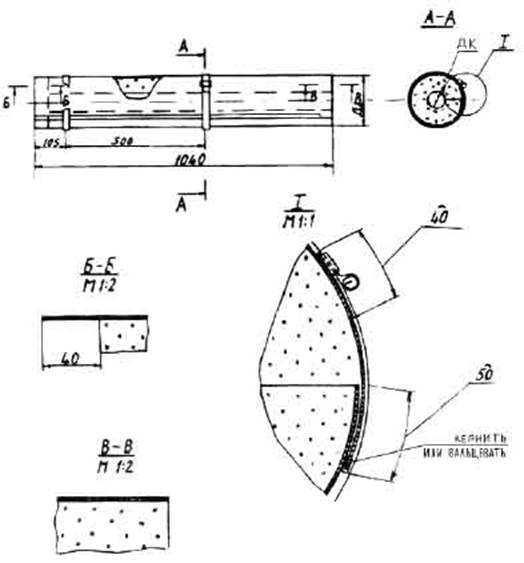

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-БХ-РСТ
Рис. 20
(Измененная редакция, Изм. № 1).
КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-МС-РСТ
или | ||||
Рис. 21
(Измененная редакция, Изм. № 1).
КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-К-ВС-РСТ
Рис. 22
(Измененная редакция, Изм. № 1).

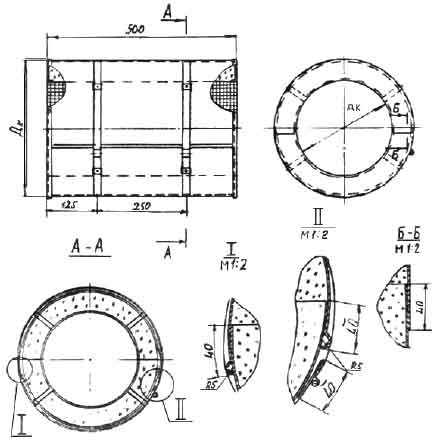

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТП-К-Ц-РСТ
Рис. 23
(Измененная редакция, Изм. № 1).

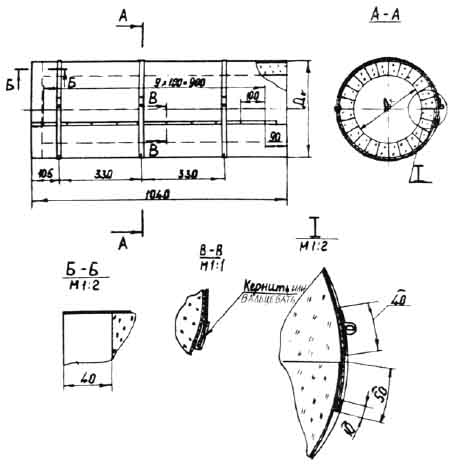

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТП-Ш-ММС-А1,0
Рис. 24
(Измененная редакция, Изм. № 1).

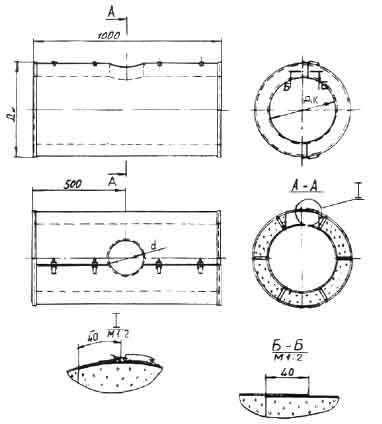

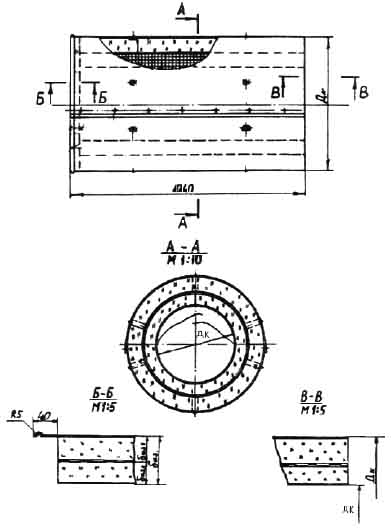

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТКП-Ш-2ММС-А1,0
Рис. 25
(Измененная редакция, Изм. № 1).

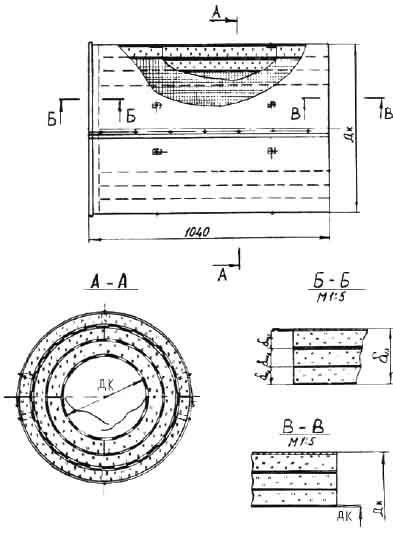

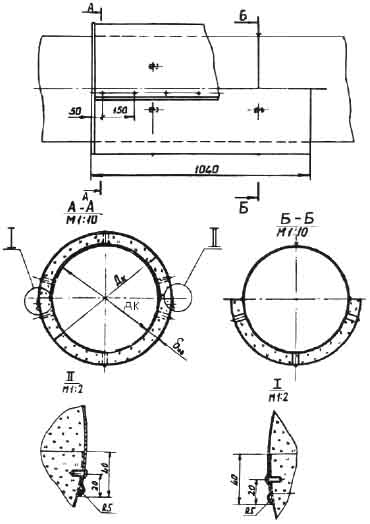

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
КТК-Ш-3ММС-А1,0
Рис. 26
(Измененная редакция, Изм. № 1).
КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
БЛОЧНАЯ КТПБ-К-ВС-А0,8
Рис. 27
(Измененная редакция, Изм. № 1).
КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
БЛОЧНАЯ КТКБ-БИ-Ц-А0,8
Рис. 28
(Измененная редакция, Изм. № 1).

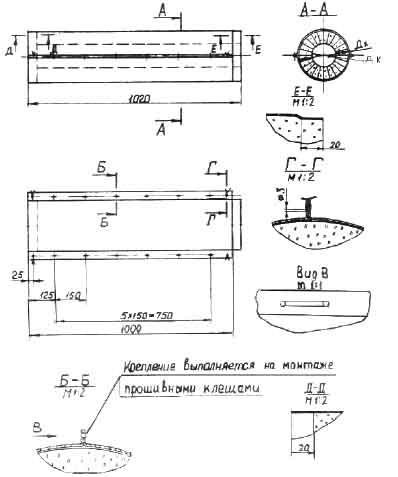

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ КОМПЛЕКТНАЯ
БЛОЧНАЯ КТПБ-Щ-ВС-А0,8
Рис. 29
(Измененная редакция, Изм. № 1).

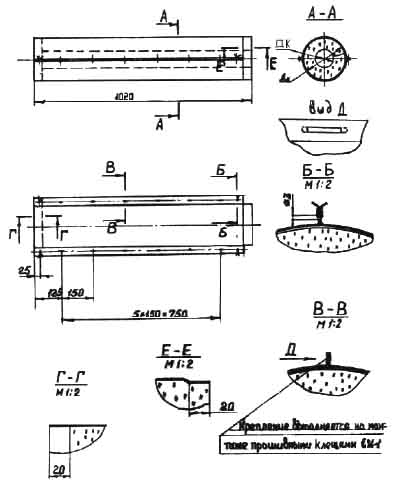

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТПАМ-Ш-МС-А0,5
Рис. 30
(Измененная редакция, Изм. № 1).
КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТПФл-Ш-ММС-А0,8
Рис. 31
(Измененная редакция, Изм. № 1).

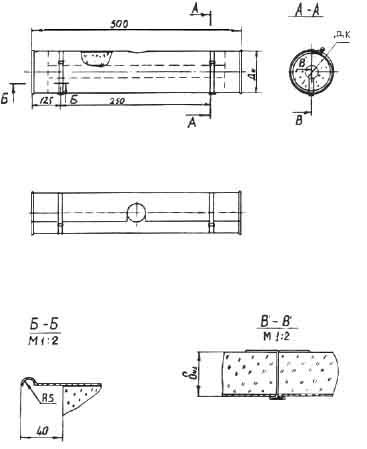

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТПФл-Ш-ММС-А0,8
Рис. 32
(Измененная редакция, Изм. № 1).

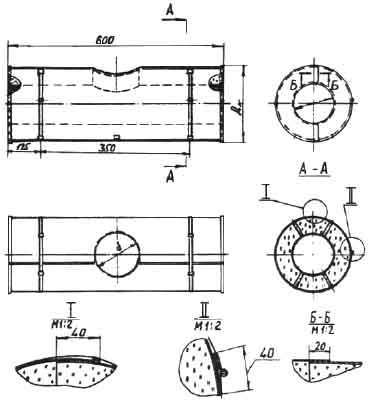

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТПАФ-Ш-ММС-А1,0
Рис. 33
(Измененная редакция, Изм. № 1).

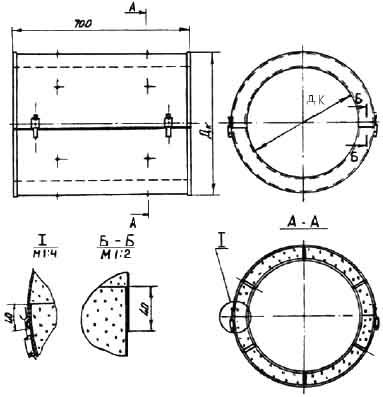

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
КТПАФ-Ш-ММС-А1,0
Рис. 34
(Измененная редакция, Изм. № 1).

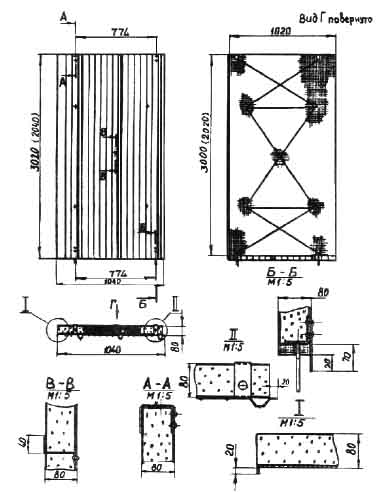

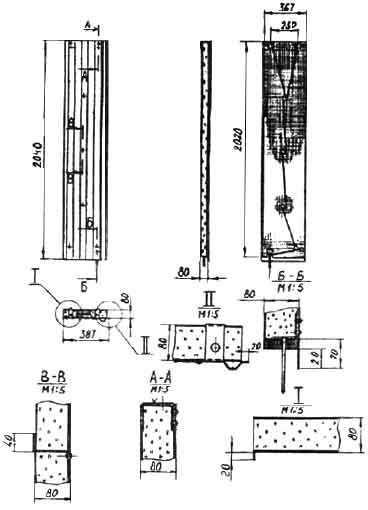

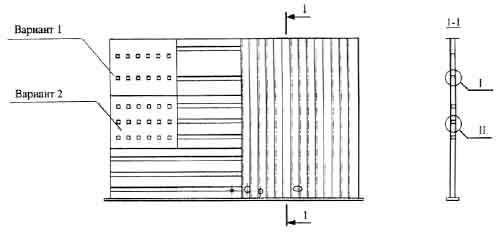

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ ПАНЕЛЬНАЯ
КТПП-Ш-ММС-А1-1040?3020-80
Рис. 35

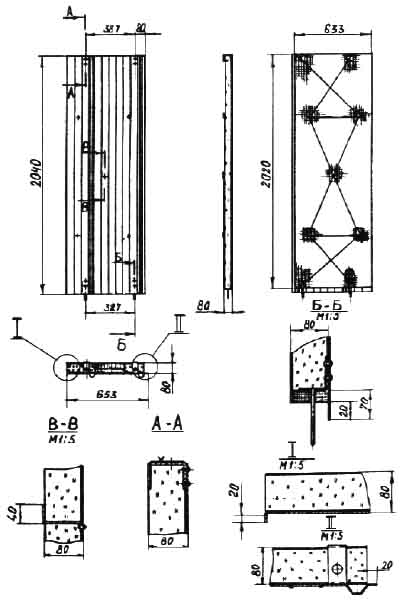

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ ПАНЕЛЬНАЯ
КТПП-Ш-ММС-А1-653?2000-80
Рис. 36
КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ ПАНЕЛЬНАЯ
КТПП-Ш-ММС-А1-387?2000-80
Рис. 37

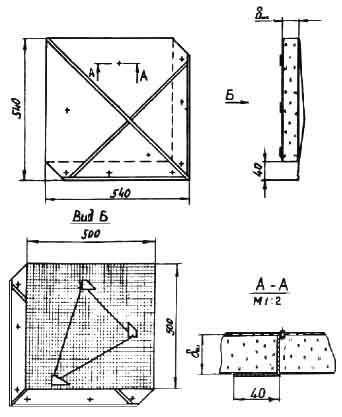

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
БЛОЧНО-ПАНЕЛЬНАЯ
КТПБП-Ш-ММС-А1-540?540-60
Рис. 38

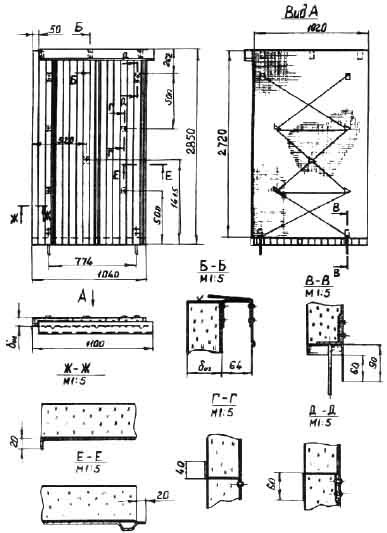

КОНСТРУКЦИЯ ТЕПЛОИЗОЛЯЦИОННАЯ ПОЛНОСБОРНАЯ
ПАНЕЛЬНАЯ ПРИКАРНИЗНАЯ
КТППК-Ш-ММС-А1-1040?2850-40
Рис. 39

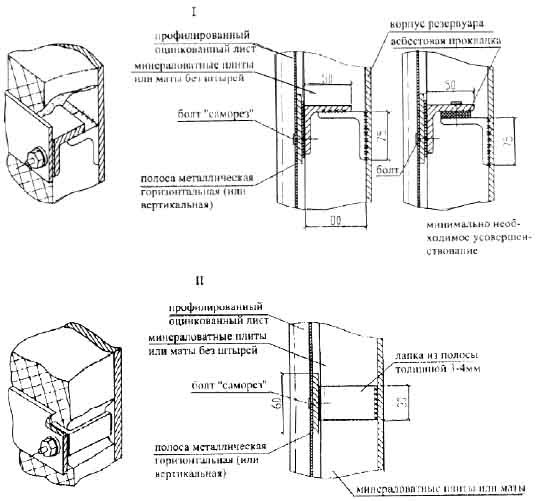

Конструкция теплоизоляционная комплектная для изоляции резервуаров, газгольдеров, хранилищ и др. сооружений цилиндрической формы, состоящая из минераловатных плит марки 125 или минераловатных прошивных матов и защитной оболочки из стального оцинкованного профилированного листа шириной 1000 мм.
КТК-БК-ПМ(ММС)-С-1000-l
Рис. 40
(Введен дополнительно, Изм. № 9).

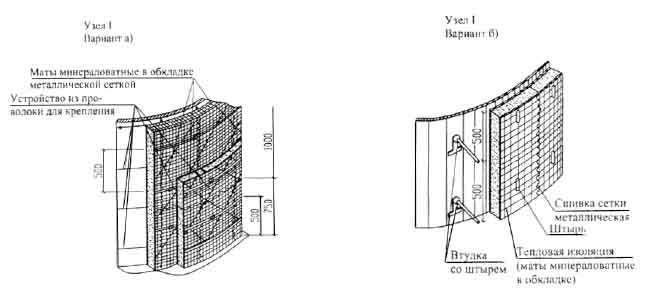

Конструкция теплоизоляционная комплектная для изоляции резервуаров, состоящая из минераловатных прошивных матов в обкладке из металлической сетки и защитной оболочки из стального оцинкованного профилированного листа шириной 1000 мм.
КТК-БК-ММС-С-1000-l
Рис. 41
(Введен дополнительно, Изм. № 9).

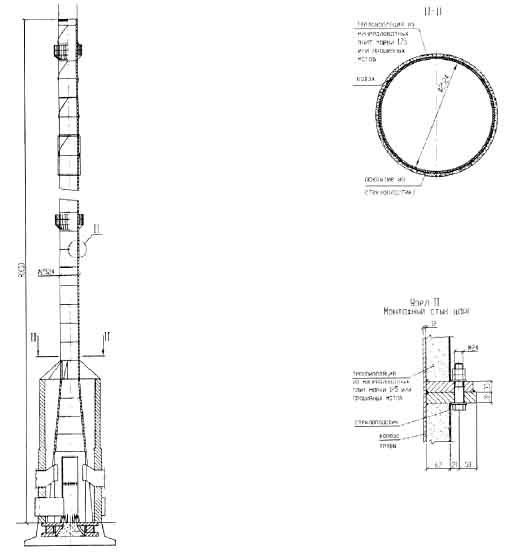

Конструкция теплоизоляционная комплектная для изоляции четырех внутренних металлических газоотводящих стволов железобетонных дымовых труб, состоящая из минераловатных плит марки 125 и металлической сетки.
КТК-БК-ПМ-Металлическая сетка (стеклопластик)
Рис. 42
(Введен дополнительно, Изм. № 9).
Конструкция теплоизоляционная комплектная для изоляции дымовых сборных металлических труб, состоящая из минераловатных плит марки 125 или прошивных матов и стеклопластика.
КТК-БК-ПМ(ММС)-стеклопластик
Рис. 43
(Введен дополнительно, Изм. № 9).
ПРИЛОЖЕНИЕ 2.1
(Введено дополнительно, Изм. № 9).

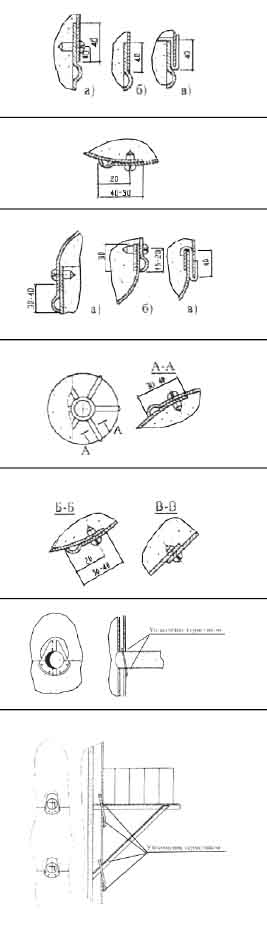

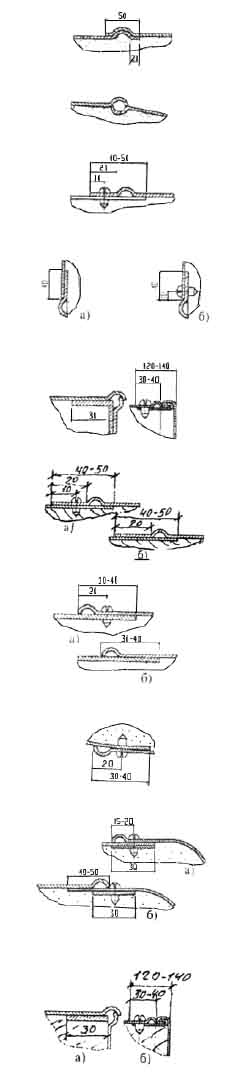

Узлы сопряжения элементов металлической защитной оболочки изолируемых сооружений и оборудования цилиндрической формы
Наименование объекта | Вид сопряжения | Примечание |
1 | 2 | 3 |
Трубопроводы. Продольные и поперечные швы защитных оболочек |
| В продольных швах горизонтальных и вертикальных трубопроводов при диаметре изоляции не менее 200 мм |
В продольных швах горизонтальных и вертикальных трубопроводов при диаметре изоляции более 200 мм и в поперечных швах горизонтальных трубопроводов при диаметре изоляции более 600 мм | ||
В поперечных швах горизонтальных трубопроводов при диаметре изоляции менее 600 мм и при устройстве температурных швов при любом диаметре изоляции | ||
| В поперечных швах прямых участков горизонтальных трубопроводов при диаметре изоляции менее 200 мм и в поперечных швах криволинейных участков трубопроводов наружных установок | |
В поперечных швах криволинейных участков трубопроводов наружных установок | ||
В поперечных швах горизонтальных и вертикальных трубопроводов при диаметре изоляции свыше 600 мм | ||
В поперечных швах вертикальных трубопроводов: · при диаметре изоляции менее 600 мм (а) · при диаметре изоляции более 600 мм (б) | ||
В торцовых швах горизонтальных и вертикальных трубопроводов у фланцевых соединений | ||
Аппараты горизонтальные и вертикальные. Продольные и поперечные швы защитных оболочек | В поперечных швах горизонтальных аппаратов | |
В поперечных швах горизонтальных аппаратов | ||
В продольных швах горизонтальных аппаратов | ||
При креплении днищ горизонтальных аппаратов к цилиндрической части | ||
В торцовых швах в горизонтальных аппаратах у фланцевых соединений | ||
В поперечных швах вертикальных аппаратов | ||
В продольных швах вертикальных аппаратов | ||
При креплении верхнего "а" и нижнего днищ "б" и "в" вертикальных аппаратов к его цилиндрической части | ||
А-А в продольных швах днищ вертикальных и горизонтальных аппаратов | ||
Б-Б для соединения шва накладки днища вертикальных и горизонтальных аппаратов В-В при креплении накладки к днищу вертикальных и горизонтальных аппаратов | ||
Сооружения и оборудование цилиндрической формы. | В узлах врезки трубы (люка, штуцера) на вертикальной стенке объекта | |
В узлах сопряжения тепловой изоляции с элементами смотровых люков |
ПРИЛОЖЕНИЕ 3
|
