Хроматографический анализ растворенных газов в диагностике трансформаторов (стр. 5 )

Марка хроматографа	Фирма	Место­положение	Вид
МАЭСТРО 7820	«Интерлаб»	Москва, Россия
Галс-311		Санкт-Петербург, Россия
Agilent-7890 Transformer Oil Gas Analyzers (TOGA)	Agilent Technologies Inc	США
Focus GC	Varian Inc.	США

Окончание табл. 3.1

Марка хроматографа	Фирма	Место­положение	Вид
Clarus 500	Perkin Elmer	США
Trace-2000	Thermo Finnigan Inc	США
GC-2010	Shimadzu Corp.	Япония
DANI Master GC	DANI Instruments S. p.A.	Италия

Для полевых измерений на месте установки оборудования применяются хроматографы, приведенные в табл. 3.2. Они обеспечивают экспресс-анализ масла и оперативное получение результата.

Таблица 3.2. Хроматографы для оперативного получения результата

Марка хроматографа	Фирма	Место­положение	Вид
Myrkos	Morgan Schaffer	Canada
TFGA-P200	Morgan Schaffer	Canada
PHA-1000	Morgan Schaffer	Canada
TRANSPORTX	GE Kelman	Ирландия
PGA-300	Mitsubishi Electric	Япония

Для непрерывного контроля газов, растворённых в масле, используются хроматографы, марки которых приведены в табл. 3.3. Эти приборы монтируются непосредственно на контролируемый трансформатор.

Таблица 3.3. Хроматографы для мониторинга содержания газов в масле

Марка хроматографа	Фирма	Место­положение	Вид
7X Мониторинг содержания водорода, кислорода, метана, этана, этилена, ацетилена, окиси и двуокиси углерода, а также азота (расчетным методом)	ЗАО «Интера»	Россия
ИНТЕГАЗ Регистрирует водород, сумму горючих газов, влагосодержание масла	ЗАО «Интера»	Россия
HYDRAN M2 Мониторинг содержания водорода, окиси углерода, ацетилена, этилена и влагосодержания масла	GE Energy	США
AMS-5QQ Plus – Calisto Регистрирует содержание в масле водорода и влагосодержание масла	Morgan Schaffer	Canada

Продолжение табл. 3.3

Марка хроматографа	Фирма	Место­положение	Вид
TRANSFIX 1.6 Регистрирует содержание в масле водорода, метана, ацетилена, этилена, этана, окиси и двуокиси углерода, кислорода и влагосодержания масла	GE Kelman	Ирландия
MULTITRANS Регистрирует содержание в масле водорода, метана, ацетилена, этилена, этана, окиси и двуокиси углерода, кислорода и влагосодержания масла. Разработан на базе TRANSFIX. Обеспечивает непрерывный контроль состояния нескольких масляных баков и является идеальным решением для трёх находящихся рядом однофазных трансформаторов	GE Kelman	Ирландия
MINITRANS Мониторинг содержания водорода, окиси углерода, ацетилена, этилена и влагосодержания масла	GE Kelman	Ирландия

Продолжение табл. 3.3

Марка хроматографа	Фирма	Место­положение	Вид
C-TCG-6C Устройство обеспечивает мониторинг концентраций шести газов: H2, CO, CH4, C2H2, C2H4, C2H6. Кроме этого используется общее содержание горючих газов.	Mitsubishi Electric	Япония
TGM Transformer Gas Monitor обеспечивает мониторинг содержания: H2, O2, N2, CO2, CO, H2O, C2H2 и CH4+, где CH4+ это взвешенная сумма углеводородов CH4, C2H6, C3H8, C2H4 и C3H6. Масло может отбираться из системы охлаждения бака и расширителя. Может быть установлен датчик измерения содержания H2 на газовое реле. Может контролировать до трёх рядом стоящих трансформаторов (TGM-2 и TGM-3)	GATRON GmbH	Германия
MGA2000-6 Система обеспечивает измерение концентраций: H2, CO, CH4, C2H4, C2H2, C2H6, суммы горючих газов и влагосодержания.	Chromatography & Instrument Company	Индия

Принципиальная схема хроматографа показана на рис. 3.3.

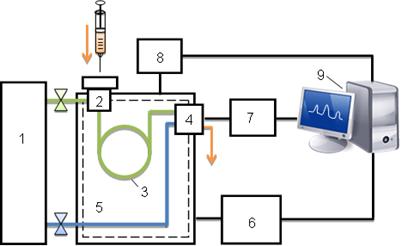

Рис. 3.3. Принципиальная схема хроматографа: 1 – система подготовки газов, 2 – система дозирования, 3 – колонка, 4 – система детектирования, 5 – термостат, 6 – система термостатирования, 7 – система преобразования сигнала детектора, 8 – система измерения параметров режима, 9 – система управления, регистрирования и обработки

Система подготовки газов служит для установки, стабилизации и очистки потоков газа-носителя и дополнительных газов. Она включает блок регулировки расходов газов, обеспечивающий очистку, подачу и стабилизацию скорости и расхода газа-носителя в колонку, а также других газов, необходимых для работы детектора, например, воздуха и водорода для пламенно-ионизационнго детектора [31].

Система дозирования позволяет вводить в поток газа-носителя определенное количество анализируемой смеси в газообразном или жидком состоянии. Представляет собой устройство с самоуплотняющейся резиновой мембраной или кран-дозатор.

Хроматографические колонки представляют собой трубки, обычно закрученные в виде спирали и заполненные сорбентом. Колонки служат для разделения смеси на составляющие компоненты.

Система детектирования преобразует соответствующие изменения физических или физико-химических свойств бинарных смесей (компонент – газ-носитель по сравнению с чистым газом носителем), выходящих из колонки, в электрический сигнал. Сюда же входит и блок питания детектора.

Термостат и система термостатирования служат для установки и поддержания рабочих температур колонок (до 350 °С), испарителя, детектора и других узлов хроматографа. В систему термостатирования входят терморегулятор и программатор температуры термостата.
