5.  Внутренний контур нефтеносности (газоносности) – линия пересечения водонефтяного (газоводяного) контакта с подошвой пласта

6.  Высота залежи (h) разница абсолютных отметок между водонефтяным (газонефтяным) контактом и самой высокой точкой залежи. Полная высота залежи складывается из высот нефтяной и газовой частей. Следует различать высоту залежи и амплитуду ловушки разницу между абсолютными отметками самой высокой части структуры и самой нижней замкнутой стратоизогипсой.

7.  Длина залежи - максимальное расстояние по прямой, соединяющее наиболее удаленные точки самой нижней замкнутой стратоизогипсы.

8.  Ширина залежи минимальный диаметр, соединяющий точки самой нижней замкнутой стратоизогипсы.

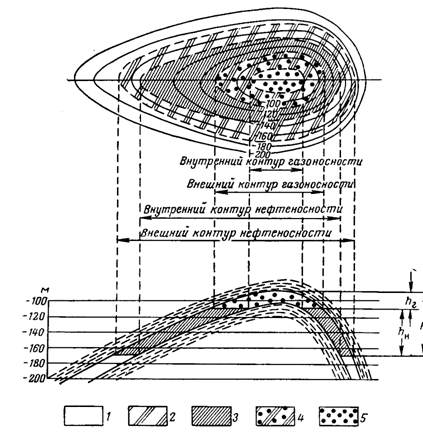

Рис. 1.27. Элементы залежи Части пласта - 1 – водяная, 2 – водонефтяная, 3 – нефтяная, 4 – газонефтяная, 5 – газовая.

1.8.3.6. Генетическая классификация залежей.

Так как основным параметром залежи является геометрия вмещающего резервуара, генетическая классификации залежей в основных чертах является морфологической. Наиболее полно и последовательно генетический принцип изложен в классификации залежей .

В классификации учитываются не только форма ловушек, но и их генезис самих залежей, что позволяет более обосновано строить их модели и проектировать разведку. В классификации выделяются четыре основных класса, которые разделяются на группы, подгруппы и типы.

Структурные залежи – самый распространенный класс, и его классификация наиболее разветвленная.

Самые распространенные залежи структурного класса – антиклинальные, а в них - сводовые. Они характеризуются тем, что залежь находится в сводовой части ловушки. Висячие залежи –довольно редкий вид. В них водонефтяной контакт не горизонтален. Причины этого различные, чаще всего связаны с разными гидродинамическими напорами и разными коллекторскими свойствами. Тектонически экранированные залежи могут находиться в различных частях ловушки, – как на своде, так и на крыльях. При этом часть залежи ограничена разрывным нарушением, является обязательным составным элементом залежи. В приконтаковых залежах сводовая часть обычно замещена каким-либо инородным телом (соляным куполом, грязевым вулканом и т. д.).

О группе моноклинальных залежей следует сказать, что они могут формироваться только в случае осложнения моноклинали какими-либо дополнительными структурами – складками и разрывами.

Залежи синклиналей чрезвычайно редкие, они могут формироваться только в случае безводных скоплений нефти.

Так как структурные залежи наиболее легкий объект для поисков, то их фонд к настоящему времени в значительной степени исчерпан, поэтому все больший интерес представляют залежи других классов.

В классе литологических залежей выделяются две принципиально разные группы – литологически экранированные, образованных пластовыми природными резервуарами, и литологически ограниченные, формирующихся в литологических природных резервуарах.

Стратиграфические залежи обусловлены стратиграфическими несогласиями. При этом, залежи могут формироваться как в размытых и перекрытых частях структур, так и в возвышенностях погребенного ископаемого рельефа. Особый интерес представляют стратиграфические залежи, связанные с выступами блоков фундамента в нижнем структурном этаже. В последних двух типах залежей коллекторами служит древняя поверхность рельефа – трещиноватая и разрушенная древним выветриванием.

Последний по порядку, но не по значению - класс рифогенных залежей - содержащий многие богатейшие месторождения.

На рисунках 1.28 – 1.31 приведены схематические геометрические образы залежей этих типов – структурная карта, и соответствующий им разрез.

Кроме перечисленных существуют и другие классы залежей. Например, в настоящее время все больший интерес нефтяников вызывает класс жильных залежей, приуроченных к зонам трещиноватости горных пород.

Таблица 13 Генетическая классификация залежей.

Класс	Группа	Тип	Вид
Структурный	Антиклиналей	Сводовые	Простого, ненарушенного строения (рис. 1.28 - I)
Осложненные разрывами (рис. 1.28 –II)
Осложненные диапиризмом (в т. ч. грязевым) (рис.1.28. – III).
Осложненные соляными куполами
Осложненные вулканическими образованиями
Висячие	Простого, ненарушенного строения (рис. 1.29 - I)
Осложненные разрывами
Осложненные диапиризмом (в т. ч. грязевым)
Осложненные соляными куполами
Вулканическими образованиями
Тектонически - экранированные	Осложненные разрывами (рис. 1.29 - I)
Осложненные диапиризмом (в т. ч. грязевым)
Осложненные соляными куполами
Вулканическими образованиями
Поднадвиговые (рис. 1.29 - III )
Блоковые (рис. 1.29 - IV)
Приконтактовые	Соляным штоком (рис. 1.30 - I)
Осложненные грязевым диапиром.
Моноклиналей		Экранированные разрывом (-ами) (рис. 1.30 - II )
	Экранированные флексурами и структурными носами (рис. 1.30 - III)
Синклиналей (рис. 1.30 - IV)
Литологический	Литологически экранированные	Участки выклинивания коллектора (рис. 1.31 - I)
Фациального замещения (рис. 1.31 - II)
Экранированные битумной пробкой (рис. 1.31 - III)
Литологически ограниченные	Шнурковые, или рукавообразные	Русла палеорек (рис. 1.31 - IV)
Дельты палеорек
Баровые тела (рис. 1.31 - V)
Линзы (рис. 1.31 - VI)
Стратиграфический		Структурно-стратиграфические (рис. 1.32 - I)
	Останцовые (рис. 1.32 - II)
	Выступовые 1.32 - III
Рифогенный (рис. 1.32 - IV)		Одиночных рифов
	Ассоциаций рифов
Тектонический – жильный.[3][1]

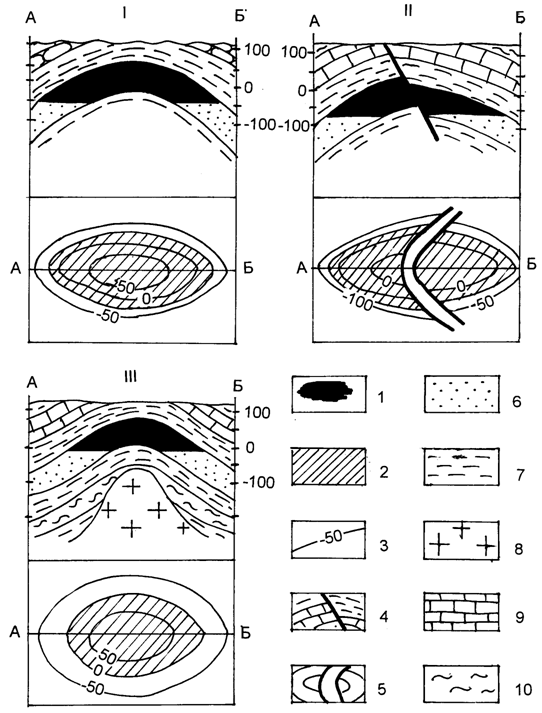

Рис. 1.28. Сводовые залежи нефти

I – простого, ненарушенного строения, II – осложненные разломом (сбросом), III – осложненные диапиром (вулканом, грязевым вулканом, соляным куполом). 1 – нефть (в разрезе), 2 – нефть (на структурной карте), 3 – стратоизогипсы, 4 – разлом на разрезе, 5 – разлом на структурной карте, 6 – коллектор (песок), 7 – флюидоупор (глина), диапир (соляной купол, вулканогенное образование) 9 – известняк, 10 – алевролит.

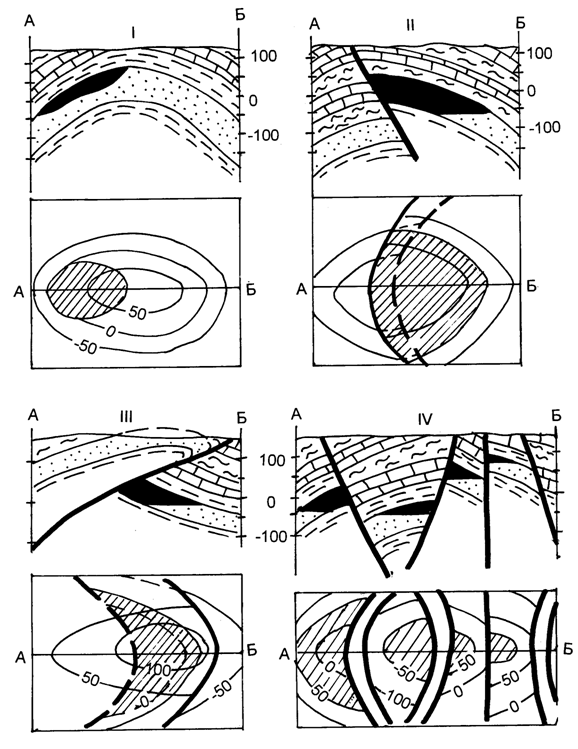

Рис. 1.29. Структурные сводовые висячие и структурные тектонически экранированные залежи антиклиналей I – висячая залежь простого, ненарушенного строения, II – тектонически - экранированная залежь, осложненная сбросом, III – поднадвиговая залежь, IV - блоковая залежь. Условные обозначения те же, что и на рис. 1.28.

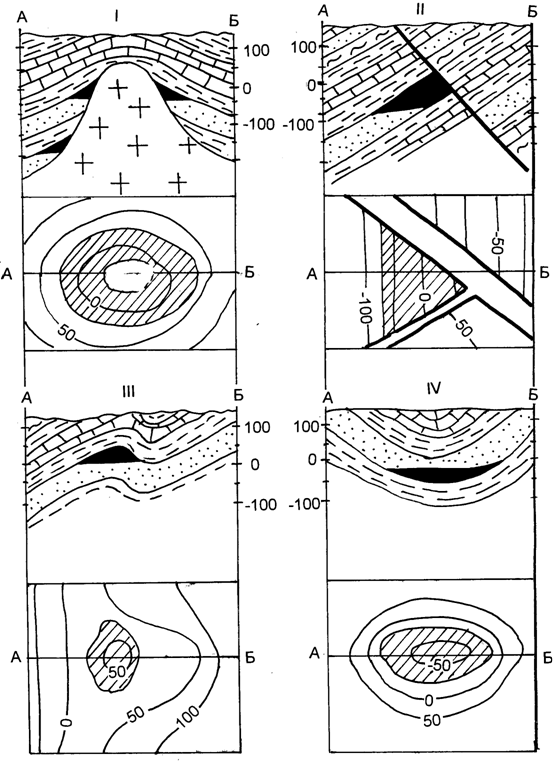

Рис. 1.30. Структурные залежи - приконтактовые, моноклиналей и синклиналей. I – приконтактовая, II – моноклинали, осложненной разломом, III – моноклинали, осложненной структурным носом, IV - синклинали.

Условные обозначения те же, что и на рис. 1.28.

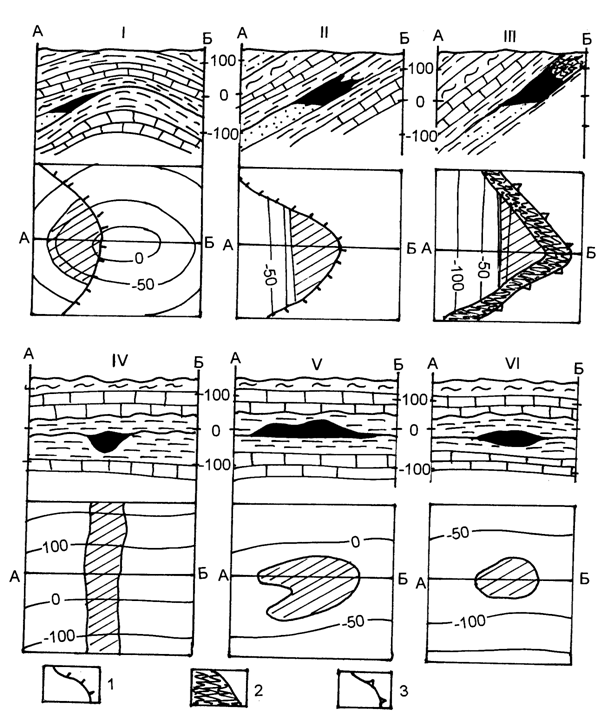

Рис. 1.31. Литологические залежи. Литологически экранированные - связанные с участками выклинивания коллектора - I, фациального замещения коллектора - II, экранированные битумной пробкой, III.

Литологически ограниченные: шнурковые, связанные с руслами и дельтами палеорек IV баровыми телами - V, линзами - VI.

Условные обозначения: 1 - линия выклинивания, 2 - битумная пробка, 3 - линия пересечения нефтеносного пласта с дневной поверхностью. Остальные обозначения те же, что и на рис. 1.28.

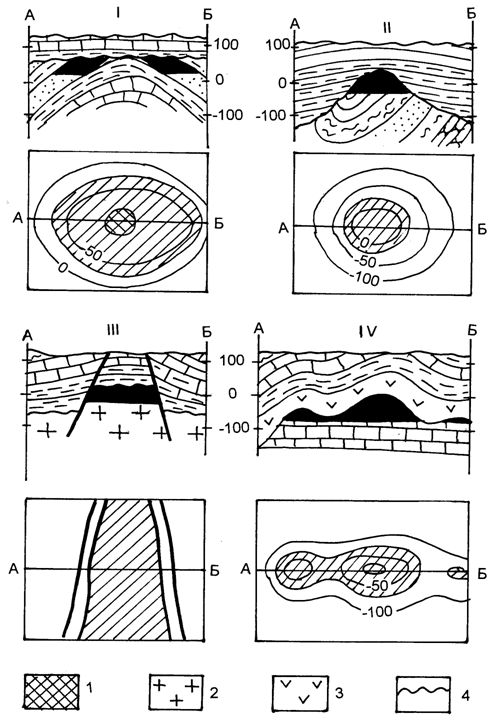

Рис. 1.32. Стратиграфические залежи. Структурно - стратиграфические - I, останцовые (связанные с палеохолмами палеорельефа) - II, выступовые, блоковые, (связанные с выступами блоков фундамента) III. Залежи рифогенного класса, - IV. Условные обозначения: 1 - срез подстилающих залежь толщ поверхностью несогласия, 2 - выступ фундамента, гипсово-ангидритовая толща, 4 - поверхность несогласия. Остальные обозначения те же, что и на рис. 1.28.

1.8.3.7. Консервация залежей.

Флюиды в ловушке распределяются по своему удельному весу. Сверху – газ, затем – нефть и внизу – вода. Залежи консервируются. В зависимости от соотношения мощности слоя коллектора и высоты залежи выделяют полнопластовые и неполнопластовые (водоплавающие) залежи. В зависимости от взаимного количества нефти и газа, по типам флюидов залежи разделяют (рис. 1.33) на газовые(1), газовые с нефтяной оторочкой (до 20%газа)(2), нефтегазовые и газонефтяные(3), нефтяные с газовой шапкой (4), нефтяные (5), газоконденсатные, нефтегазоконденсатные.

Рис. 1.33. Классификация залежей по типам флюидов. I - газовая, II - газовая с нефтяной оторочкой a,б – полнопластовые, в -неполнопластовая, III – газоконденсатная, IV – нефтегазоконденсатная, V - нефтегазовая залежи, 1 – газ, 2 – газоконденсат, нефть, 4 - вода.
