Роль разломов для нефтегазовой геологии важна и многообразна.

-  По ним происходят перемещения толщ друг относительно друга.

-  По крупным разломам проходят границы между территориями с различным геологическим строением.

-  По разломам разгружаются подземные воды.

-  Это зоны с пониженным литостатическим давлением, поэтому к ним должны "подсасываться" флюиды (из областей повышенного давления в области пониженного давления), а затем перемещаться по разрывам, как по областям повышенной проницаемости.

Если образование структурных форм (нарушения пород) происходят одновременно с осадконакоплением, такие структуры называют конседиментационными, если после – постседиментационными. Конседиментационные структуры отличаются изменением фракционного состава зерен в разных частях слоя, изменением толщины по разные стороны блоков и другими признаками.

Залегание, при котором слои, образовывались друг за другом последовательно, без каких-либо перерывов во времени, называется согласным. При этом относительно молодые толщи залегают непосредственно на накопившихся ранее слоях. Если между слоями фиксируются перерывы, говорят о несогласном залегании, причем во время такого перерыва слои могут наклониться, и (или) смяться в складки. В этом случае говорят об угловом несогласии, (породы залегают под различными углами к горизонту).

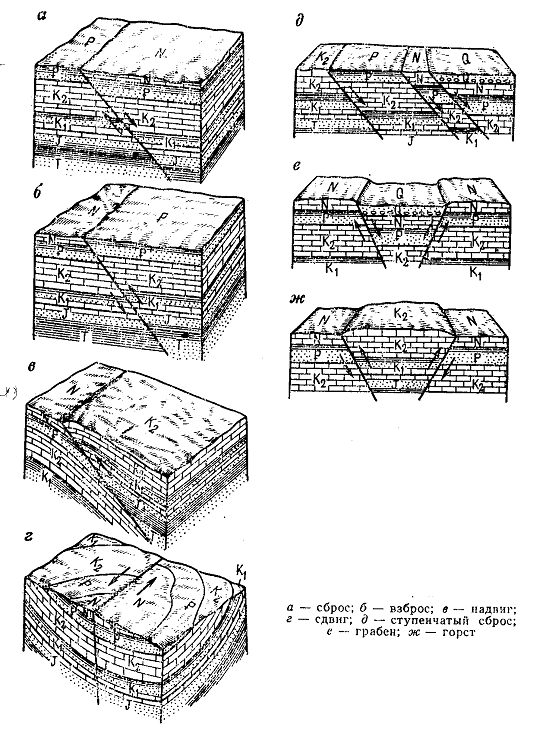

Рис. 1.11. Разломы. а – сброс, б – взброс, в – надвиг, г – сдвиг, д – ступенчатый сброс, е – грабен, ж – горст.



НЕ нашли? Не то? Что вы ищете?

Поверхность несогласия часто представляет собой палеорельеф, со всеми свойственными рельефу неровностями, древней почвой и выветрелой, трещиноватой поверхностью (рис. 1.11) определенной толщины. Эта древняя ископаемая поверхность выветривания может оказаться коллектором даже в тех случаях, когда она сложена породами, в обычных условиях коллекторами не являющимися – гранитами, сланцами и т. д. Для нефтегазовой геологии поверхности несогласия имеют значение именно в этой роли.

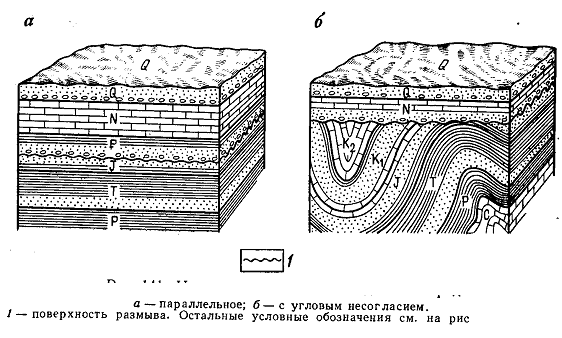

Рис. 1.12 Несогласия. а – параллельные, б угловые. 1 – поверхность несогласия. Остальные обозначения те же, что и на предыдущем рисунке



1.6.2. Изображение геологических тел и их свойств.

Геологические карты и разрезы.

Структуры земной коры, ее состав, свойства слагающих ее объектов и процессы, происходяшие в недрах изображают на геологических картах, разрезах (рис. 1.13), и других геологических чертежах с помощью условных знаков. Карты и разрезы строят на основании данных геологической съемки, бурения, интерпретации геофизических данных, интерпретации разнообразных карт и обобщения геологической информации. Графический способ описания и фиксации геологических тел и их свойств настолько удобен, что часто применяется не только для реальных геологических тел и их свойств, но и как графические модели для идеальных геологических образов.

На геологических планах, картах, схемах, картосхемах и схематических картах геологическая ситуация проецируется, в конечном счете, на горизонтальную плоскость. Для простоты все эти картографические материалы в дальнейшем будем называть картами. На геологических разрезах изображение проецируется на вертикальную плоскость, хотя и тут имеются свои тонкости в употреблении различных терминов.

Геологические карты очень разнообразны. Наиболее употребительны карты срезов и структурные карты.

Карта среза представляет собой проекцию на горизонтальную плоскость пересечения различных геологических тел какой-либо поверхностью или плоскостью. Чаще всего это современная поверхность Земли, на которую выходят горные породы различного возраста и состава. Иногда только такие карты называют геологическими. Однако нефтяники очень часто строят карты по поверхности несогласия, или срезают поверхность по границе залежи

0 100 км



0 100 км



1500

0

-1500

-3000

-4500

-6000



СВ



Бассейн Сирт



Платформа Кренаика



Бассейн Музрук



Залив Сидра



Платформа Кренаика



ЮЗ

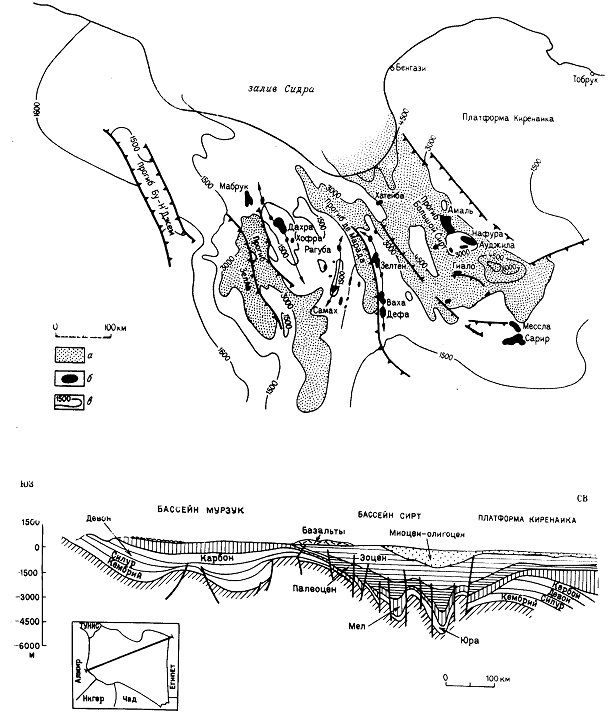

Рис. 1.13. Геологическая карта и разрез бассейна Сирт, Ливия. По А. Перродону. Условные обозначения: а – осадочный бассейн, б – залежи,

в – изолинии глубин постгерцинских серий в м.

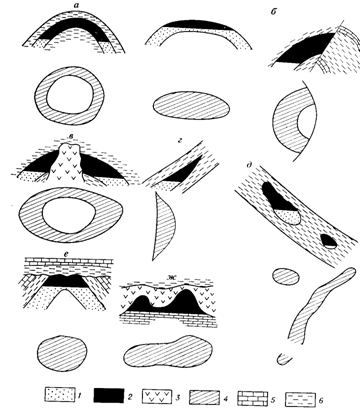

Рис. 1.14. Изображение различных типов залежей по ее нижней границе (по и , 2001). а - структурные, б – тектонически экранированные, в – приуроченные к соляным штокам, г – стратиграфические, д – литологически ограниченные, е – стратиграфические, ж – приуроченные к известняковым рифам, 1 – песчаники, 2 – нефть, 3 – каменная соль, 4 – поверхность водонефтяного контакта, 5 – известняк, 6- глины. Подробнее о типах залежей будет рассказано ниже.

Другой вид карт, самый распространенный у нефтяников, это карты в изолиниях. На них изображение строится аналогично рельефу, только вместо горизонталей проводятся изолинии (линии равных значений) какого-либо признака недр. Чаще всего это является рельеф (абсолютные отметки) кровли, или подошвы какого-либо пласта, называемые стратоизогипсами. Такие карты называются структурными. На рис. 1.15 приведена схематизированная структурная карта Самотлорского месторождения.

Часто на структурные карты дополнительно наносятся контуры залежи, другие сведения о пласте, аналогично тому, как на топографическую карту наносятся очертания лесов, полей и садов, помечают подземелья, где зарыты сокровища, и как к ним пробраться

Нередко в изолиниях строят карты и других признаков недр – мощности продуктивных пластов, пористости, нефтенасыщенности, продуктивности, геофизических или геохимических параметров и любых других, признаков, распространенных по площади, или объему какого-либо участка. Эти признаки могут быть реальными свойствами (альтитуда, или мощность пласта), могут быть умозрительными (величина прогнозных ресурсов).


Рис. 1.15. Структурная карта Самотлорского нефтегазоконденсатного месторождения по кровле одного из продуктивных отложений.

Важнейшим свойством карт является их масштаб. По масштабу карты делятся на обзорные (мельче 1:1000000), мелкомасштабные (1:1000000, 1:500000), среднемасштабные (1:200000, 1:100000), крупномасштабные (1:50000, 1:25000) и детальные (крупнее 1:25000). Очевидно, что чем мельче масштаб карты, тем обобщеннее представленная на ней информация.

Карты могут составляться:

-  Путем геологической съемки, – то есть переноса наблюдаемых на местности явлений на топографическую основу (первичные карты).

-  На основе обобщений, математических и графических построений, анализа, умозаключений (производные карты).

Практически, большинство реальных карт имеет переходный (комплексный) характер.

Первая среди карт - Государственная геологическая карта. Это комплект карт, номенклатура которых установлена инструкцией, составленных для определенной территории с объяснительной запиской к ней. Такие карты, составляемые в результате Государственной геологической съемки национальной геологической службой, являются основой ее геологического изучения и дальнейших прогнозов. Государственные Геологические карты, будучи информационно-справочными, являются к тому же кондиционными, то есть изображенная на них информация показана с установленной инструкцией достоверностью и подтверждена достаточными исходными данными.

Геологическим разрезом называют изображение какого-либо участка земной коры в вертикальной плоскости. Часто геологические разрезы неправильно называют геологическим профилем. Иногда геологическим разрезом называют разрез буровой скважины.

Особенностью геологических разрезов, применяемых в нефтегазовой геологии, является значительное преувеличение вертикального масштаба по отношению к горизонтальному. Это делается для того, чтобы сделать более наглядными, часто незначительные наклоны нефтегазоносных слоев. Примером схематического геологического разреза служит рис. 1.16, иллюстрирующий промысловую классификацию подземных вод
