Аппаратно-программный комплекс аудио - и видеонаблюдения за дорожной обстановкой «Эксперт - М.2» (стр. 6 )

Подменю «СИСТЕМА»

Рис.15. Подменю «СИСТЕМНЫЕ НАСТРОЙКИ».

ИНФОРМАЦИЯ -	Вывод на экран статусного окна в котором прописывается информация о версии микропрограммы, серийный номер, дата производства
ТЕХ. ПОДДЕРЖКА	Вывод информационного окна с адресом сайта и электронной почты для обратной связи с пользователем.
ЧИТАТЬ НАСТРОЙКИ CF -	Считывать или не считывать настройки с карты памяти при вставке ее в Устройство (применимо только для версии с CF).
ЗАВОДСКИЕ НАСТРОЙКИ -	Возврат к заводским настройкам. (!) Внимание: восстанавливаются все настройки заложенные изготовителем, кроме пароля.
ФОРМАТИРОВАНИЕ -	Производит полную очистку файловой системы на носителе. (!) Внимание: не рекомендуется в момент форматирование отключать питание Устройства во избежание повреждения носителя.
ВКЛЮЧИТЬ ПАРОЛЬ	Включение\выключение запроса пароля при вызове меню и при остановке записи. Пароль установленный изготовителем: 12345.
ИЗМЕНИТЬ ПАРОЛЬ	Вход в подменю изменения пароля. (!) Внимание: будьте крайне осторожны при изменении пароля. Если Вы его забудете, то восстановить его будет невозможно.
ФИСКАЛЬНАЯ ПАМЯТЬ	Вход в подменю работы с фискальной памятью (фискальная память встроена в систему начиная с версии регистратора 1.4.0.7)

Подменю «ИЗМЕНИТЬ ПАРОЛЬ»

Рис.16. Подменю «ИЗМЕНИТЬ ПАРОЛЬ».

НОВЫЙ ПАРОЛЬ -	Ввод нового пароля. Длина 5 символов.
ПОВТОРИТЬ -	Повтор нового пароля. Длина 5 символов.
ДА/НЕТ -	Подтверждение/Отмена изменения пароля. (!) Внимание: будьте крайне осторожны при изменении пароля. Если Вы его забудете, то восстановить его будет невозможно.

Подменю «ФИСКАЛЬНАЯ ПАМЯТЬ»

Рис.17. Подменю «ФИСКАЛЬНАЯ ПАМЯТЬ» и «ЖУРНАЛ СОБЫТИЙ».

ЖУРНАЛ СОБЫТИЙ -	Вывод на экран системного журнала.
КОПИРОВАТЬ ЖУРНАЛ -	Копировать журнал на карту памяти или HDD для дальнейшего анализа на компьютере.

Подменю «ИНТЕРФЕЙС»

Рис.18. Подменю «ИНТЕРФЕЙС» и «ОЗВУЧИВАНИЕ».

ЦВЕТ ШРИФТА -	Выбор цвета тела шрифта.
ЦВЕТ ОБВОДКИ -	Выбор цвета обводки шрифта.
ЦВЕТ КУРСОРА -	Выбор цвета курсора.
ОЗВУЧИВАНИЕ -	Глобальное включение\выключение системных звуковых сигналов. Не влияет на звуковое оповещение о системных ошибках. Вход в подменю настройки звуковых сигналов.

Расшифровка служебных надписей

Описание служебных надписей:

	Устройство находиться в режиме «ПРОСМОТР».
	Была нажата пауза при воспроизведении записи.
2X 4X	Ускоренное воспроизведения клипа вперед/назад. Если скорость воспроизведения соответствует скорости записи данного клипа, то на экране в этом месте ничего отображаться не будет.
	Идет запись видеоклипа.
2X	Включен режим «ZOOM».
	Режим «ЗАПИСЬ» отключен.
	Отсутствует носитель или он неисправен.
	Тип записи: ручная или непрерывная.
	Включить/Выключить звук - живой звук в режиме «ЗАПИСЬ» и «КАМЕРА» или воспроизведение записанного звука в режиме «ПРОСМОТР»

Примечание: цветовая палитра и формат вывода строки служебных надписей сохраняются во всех режимах работы устройства.

(!) ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНФОРМАЦИЮ, СЛЕДУЮЩУЮ НИЖЕ

Рекомендации по подключению

· Рекомендуется устанавливать видеокамеру таким образом, чтобы в поле видимости объектива видеокамеры не попадали источники яркого света, которые могут «засвечивать картинку»

· Запрещается подавать на видеовход (или видеовыход) Устройства напряжение амплитудой выше 3 вольта (действующее).

· Падение (удары, неаккуратная транспортировка), а так же работа в условиях повышенной влажности (попадание влаги внутрь корпуса) или температуры могут привести к повреждению Устройства.

· Механические, электрические или иные повреждения Устройства, а так же намеренное (или случайное) вскрытие корпуса влекут за собой потерю гарантийного обслуживания Устройства.

· Подключение прибора производить в соответствии со схемой, показанной на рис.2.

· Маркировка проводов видеокамеры и разъема питания указана на этикетке каждого изделия.

Приложение Б

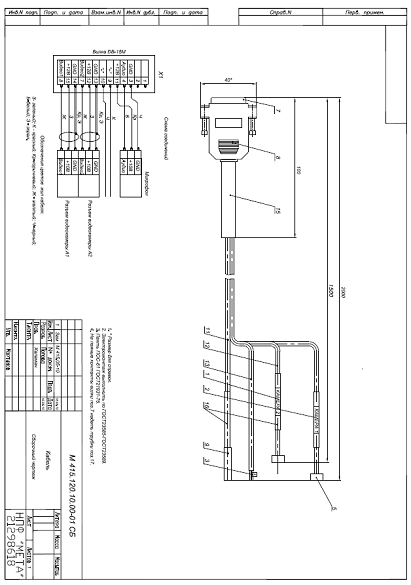

Внешний вид кабеля связи и питания

Приложение В

(обязательное)

АППАРАТНО-ПРОГРАММНЫЙ КОМПЛЕКС АУДИО - И ВИДЕОНАБЛЮДЕНИЯ ЗА ДОРОЖНОЙ ОБСТАНОВКОЙ

«ЭКСПЕРТ- М.2»

ИНСТРУКЦИЯ ПО МОНТАЖУ

1 ПРОКЛАДКА КАБЕЛЯ

1.1 Демонтировать накладку панели приборов, отвернув винты крепления.

1.2 Проложить кабель связи и питания внутри приборной панели. Кабель питания вывести в подкапотное пространство и подключить к клеммам аккумулятора согласно маркировке «+» (кабель красного или коричневого цвета) и «-» (кабель синего цвета).

1.3 Кабели связи для подключения видеодатчиков (видеокамер) и микрофона вывести сбоку панели в районе передней правой стойки автомобиля.

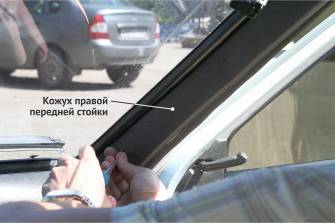

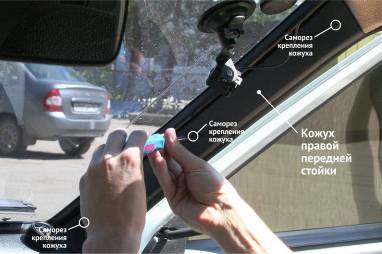

1.4 Демонтировать облицовочный кожух передней правой стойки автомобиля, отвернув винты крепления (см. рис.1).

Рисунок 1

1.5 Проложить кабели внутри приборной панели. Вывести кабель для подключения видеодатчика для наблюдения за действиями инспектора справа к месту установки на лобовом стекле.

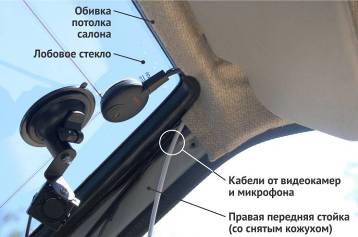

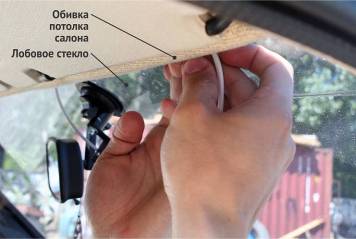

1.6 Демонтировать край потолочной обивки в районе лобового стекла и провести под обивкой кабели, см. рисунок 2, 3.

Рисунок 2

Рисунок 3

1.7 Установить панель и обивку на место, закрепив снятым крепежом.

Рисунок 4

2 Установка видеодатчиков и МИКРОФОНА

2.1 Установить видеодатчик (видеокамеру) общего вида с кронштейном для наблюдения за проезжей частью и видеодатчик для наблюдения за действиями инспектора и нарушителя на лобовом стекле автомобиля с помощью вакуумных фиксаторов как показано на рисунке 5.

Рисунок 5

2.2 Зафиксировать микрофон на кронштейне зеркала заднего вида (см. рисунок 6) при помощи кабельных стяжек.

Рисунок 6

3 УСТАНОВКА ВИДЕОРЕГИСТРАТОРА

3.1 Видеорегистратор установить на полке под вещевым ящиком с помощью кронштейна, для этого:

- подготовить предварительно место установки кронштейна, обезжирив поверхность полки любым обезжиривателем;

- снять защитную бумагу со скотча и закрепить его на полке (см. рисунок 7);

- подключить разъем кабеля к разъему на задней панели видеорегистатора;

- зафиксировать видеорегстратор в кронштейне винтом.

Рисунок 7

4 ПОДКЛЮЧЕНИЕ ВИДЕОДАТЧИКОВ

4.1 Подключить выведенные кабели согласно маркировке к соответствующему видеодатчику.

Рисунок 8

Кабели необходимо зафиксировать на кронштейнах с помощью кабельных стяжек.

5 Настройка изображения

5.1 Включить видеорегистратор. Поворачивая видеодатчики необходимо добиться четкого изображения контролируемой зоны на экране монитора. Зафиксировать положение видеодатчиков на лобовом стекле автомобиля стопорными винтами
