НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА “МЕТА”
АППАРАТНО-ПРОГРАММНЫЙ КОМПЛЕКС АУДИО - И ВИДЕОНАБЛЮДЕНИЯ ЗА ДОРОЖНОЙ ОБСТАНОВКОЙ
«ЭКСПЕРТ - М.2»
Руководство по эксплуатации
М 415.000.00-01 РЭ
2011 г.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ...................................................................................... 5
1 ОПИСАНИЕ И РАБОТА............................................................... 5
1.1 Описание и работа комплекса................................................... 5
1.1.1 Назначение............................................................................. 5
1.1.2 Технические характеристики.................................................. 6
1.1.3 Состав комплекса ................................................................. 7
1.1.4 Устройство и работа.............................................................. 8
1.1.5 Маркировка и пломбирование.............................................. 11
1.1.6 Упаковка............................................................................... 11
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ....................................... 12
2.1 Эксплуатационные ограничения............................................... 12
2.2 Подготовка комплекса к работе............................................... 12
2.3 Использование комплекса...................................................... 12
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ............................................. 13
3.1 Техническое обслуживание комплекса .................................... 13
3.2 Порядок технического обслуживания..................................... 13
3.3 Текущий ремонт...................................................................... 13
4 ХРАНЕНИЕ................................................................................ 14
5 ТРАНСПОРТИРОВАНИЕ............................................................ 14
Приложение А – Руководство пользователя
Приложение Б – Чертеж кабеля связи питания
Приложение В – Инструкция по монтажу
Настоящее руководство по эксплуатации предназначено для изучения устройства и принципа действия аппаратно-программного комплекса аудио - и видеонаблюдения за дорожной обстановкой Эксперт-М.2 (далее по тексту – комплекс), а также содержит сведения, необходимые для его правильной эксплуатации и обслуживания.
1 ОПИСАНИЕ И РАБОТА
1.1 Описание и работа комплекса
1.1.1 Назначение
Комплекс предназначен для круглосуточного наблюдения и записи видеоинформации и телеметрии за дорожной обстановкой и действиями нарушителя и инспектора в салоне патрульного автомобиля.
Используется для установки в салоне автомобиля сотрудника ДПС, с помощью комплекса возможно установление истинной причины в случае ДТП, частых спорных вопросов, которые могут возникнуть на автомагистралях в результате неправомерных действий сотрудников различных органов и служб правопорядка и нарушений ПДД.
Функциональные возможности комплекса:
- запись изображений в режиме реального времени;
- синтез нескольких изображений в одну картинку, полученных от видеокамер;
- одновременная запись на один носитель информации от видеокамер;
- хранение установленных параметров и видеоматериала в энергонезависимой памяти при отсутствии питания;
- защита паролем от удаления и корректировки информации;
- хранение информации на жестком диске или флеш-накопителе
- визуальный контроль работоспособности устройства при наличии монитора
- объем записывающей информации от 2 до 192 часов в зависимости от объема памяти и частоты записи кадров
Комплекс предназначен для работы в следующих условиях эксплуатации:
- температура окружающего воздуха от минус 40 до плюс 60 °С
- относительная влажность окружающего воздуха до 95 % при температуре +25 °С;
- атмосферное давление от 86,6 до 106,7 кПа (от 650 до 800 мм рт. ст.).
1.1.2 Технические характеристики
1.1.2.1 Видеокамера
Разрешение, не менее 520 тв линий
Формат (кол пикселей) , не менее 752(Н)х582(V)CIR
Электронный затвор, сек 1/50~1/100000
Отношение сигнал/шум, не менее 45 ДБ
Минимальное освещение 0.1 лк(F1.2)
Видеосигнал 1В, 75Ом
Баланс белого автоматический
Фокусное расстояние, не менее 3,6 мм
Функция день/ночь да
Автоматическая регулировка усиления да
Компенсация встречной засветки да
Работоспособность в условиях влажности 30%-80% RH
Электропитание DC 12В ±10%, 150 мА
Рабочий температурный диапазон -20 - +60о С
Масса, кг, не более 0,05
Габаритные размеры, мм, не более 30х30х30
1.1.2.2 Видеорегистратор
Напряжение питания регистратора, В | от 12 до 30 В. |
Ток потребления Max, мА | 400 |
Ток потребления с видеокамерами Max, мА | 600-1000 |
Входной видео сигнал, В | 0,8 - 1,5 |
Входной аудио сигнал, В | 0,7 – 1,4 |
Входное сопротивление, Ом | 75 |
Выходной сигнал, В | 1,2 |
Выходной аудио сигнал, В | 1,4 |
Выходное сопротивление, Ом | 75 |
Емкость | В зависимости от объема носителя |
Разрешение видео записи, точек | 720х576, 720х288, 360х288 |
Скорость аудио потока Кбит\сек. | 64 |
Рабочая температура, оС | -40…+70 |
Габариты ШхГхВ мм: | 95х150х40 |
1.1.2.3 Более подробные технические характеристики на комплектующие приведены в соответствующих руководствах по эксплуатации.
1.1.3 Состав комплекса
1.1.3.1 Состав комплекса приведен в таблице 1.
Таблица 1
Наименование | Обозначение | Кол., шт. | Приме-чание |
Видеорегистратор | 1 | ||
Микрофон (может быть интегрирован в видеодатчик) | 1 | ||
Видеодатчик для наблюдения за действиями инспектора и нарушителя | 1 | ||
Видеодатчик для наблюдения за проезжей частью спереди АТС | 1 | ||
Кабель сопряжения | 1 | ||
Кабель | 1 | ||
Кабельный хомут | 4 | ||
Монитор | 1 | По заказу | |
Пульт управления | 1 | ||
Кронштейн для установки видеорегистратора | 1 | По заказу | |
Флеш-карта CF 16Gb | 1 | ||
USB 2.0 Card Reader Konoos UK-14 | 1 | ||
Программное обеспечение на диске | 1 | ||
Коробка упаковочная | 1 | ||
Руководство по эксплуатации | М 415.000.00-01 РЭ | 1 | |
Паспорт | М 415.000.00-01 ПС | 1 |
Примечание – По требованию заказчика дополнительно могут поставляться, клавиатура, GPS антенна.
1.1.4 Устройство и работа
1.1.4.1 Принцип действия
В салоне автомобиля установлены два видеодатчика для непрерывного наблюдения за обстановкой на дороге и действиями инспектора и нарушителя.
Изображение со всех видеодатчиков в реальном времени непрерывно передается на видеорегистратор, выводится на монитор и автоматически заносится на карту памяти видеорегистратора. На видеорегистратор через встроенный микрофон поступает аудиоинформация из салона автомобиля, которая также автоматически заносится на карту памяти видеорегистратора. Питание всего комплекса осуществляется от бортовой сети автомобиля через гнездо прикуривателя.

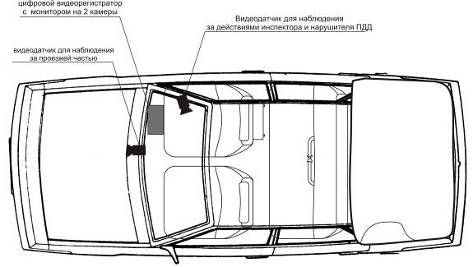

Схема расположения оборудования комплекса приведена на рисунке 1.
Рисунок 1 – Схема расположения оборудования комплекса
1.1.4.2 Конструктивно комплекс состоит из:
- видеорегистратора;
- видеодатчика общего вида для наблюдения за проезжей частью (устанавливается на лобовом стекле автомобиля);
- видеодатчика для наблюдения за действиями инспектора и нарушителя (устанавливается сбоку на лобовом стекле автомобиля);
- микрофона (возможно встроенного в видеорегистратор);
- монитора (по дополнительному заказу);
- пульта управления;
- крепежных изделий;
- комплекта кабелей.
1.1.4.3 Для считывания информации предусмотрен устройство для переноса информации на персональный компьютер. С помощью флеш – накопителя информация при помощи программного обеспечения переноситься на ПЭВМ, что дает возможность для просмотра и обработки записанной видео и аудио информации.
Для управления системным меню используют пульт управления из комплекта поставки.
Программное обеспечение позволяет:
- поиск записи по дате и времени;
- просмотр записанного клипа на различных скоростях воспроизведения;
- функция стоп-кадра.
1.1.4.4 Видеорегистратор предназначен для осуществления аудио - и видеонаблюдения за проезжей частью, действиями лиц, находящихся в салоне ТС, записи и передачи информации в соответствующую базу данных ГИБДД.

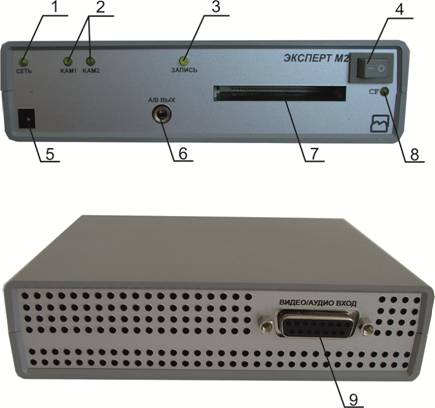

Внешний вид приведен на рисунке 2.
1 - Светодиод подключения сети; 2 - Светодиоды работы видеодатчиков; 3 – Светодиод записи на флеш-карту; 4 – Кнопка включения/выключения видеорегистратора; 5 – ИК-приемник для пульта управления; 6 – Разъем для подключения кабеля монитора; 7 – Разъем для подключения флеш-карты; 8 – Светодиод процесса чтения/записи флеш-карты; 9 – Разъем для подключения кабеля сопряжения
|
