Чистый алюминий, мягкий и пластичный, малопригоден для прямого технического применения. Для получения широкого спектра легких алюминиевых сплавов применяется процесс Холла - Эру (см. также АЛЮМИНИЕВАЯ ПРОМЫШЛЕННОСТЬ). Нужды воздухоплавания во времена Первой мировой войны способствовали интенсивному развитию технологии алюминиевых сплавов. Сегодня развивается область специальных сплавов с помощью различных технологий. Из некоторых алюминиевых сплавов получают листовой прокат и профиль, из других тянут пруток, трубы, изготовляют брус с заданным углом, сложные секции и заготовки для обработки давлением. Многие сплавы можно прессовать, вытягивать, волочить и штамповать при комнатной температуре, другие обрабатывают только при повышенной температуре (см. также Сплавы).
Наиболее важным в технологии сплавов алюминия было открытие А. Вильма в 1911 того, что у некоторых сплавов улучшаются механические свойства в результате специальной термообработки, известной как старение. Впервые это было установлено для сплавов с медью и магнием, а затем и для всех сплавов. Старение проводят в две стадии; на первой сплав нагревают до температуры несколько ниже температуры плавления алюминия, при этом такие компоненты, как медь, образуют твердый раствор. При быстрой закалке компоненты сплава остаются в твердом растворе. На второй стадии при сравнительно низком нагреве растворенные компоненты сплава выделяются в виде чрезвычайно мелких частиц в алюминиевой матрице, улучшая механические свойства сплава. Но не все эффекты увеличения прочности являются следствием термообработки; некоторые из них объясняются тем, что компоненты сплава образуют твердые растворы или интерметаллические соединения.
Отливка в землю (точнее, в глинисто-песчаные формы) используется для изготовления массивных деталей типа блока цилиндров двигателей, а для массового производства мелких деталей применяется литье в стандартные формы, в том числе и литье под давлением. Широко используются формы для отливок, сделанные из керамики, стали или чугуна (литье в постоянную форму, или кокильное литье). Обычный литьевой сплав может содержать до 8% Cu или до 13% Si. Наиболее распространенные алюминиевые литьевые сплавы содержат добавки Mg, Ni, Fe, Mn или Zn. Низкая температура плавления алюминия и его хорошие литьевые свойства способствуют широкому применению алюминиевого литья.
Кроме того, используют алюминиевые заготовки, которые приобретают превосходные качества после термообработки и обработки давлением. Ранее широко применялся дюраль - сплав алюминия с 4% меди, предварительно подвергнутый тепловой и механической обработке. Теперь дюрали - это широкий набор высокопрочных алюминиевых сплавов, содержащих кроме меди также марганец, магний, кремний и др. Эти сплавы имеют прочность на разрыв до 414 МПа (42,2 кг/мм2), близкую к прочности низкоуглеродистой стали. Более современный сплав, содержащий цинк, при комнатной температуре имеет прочность на разрыв до 690 МПа (70,3 кг/мм2). Эти сплавы используются в производстве деталей самолетов и могут заменять некоторые старые медьсодержащие сплавы.
Алюминий и его сплавы можно подвергать холодной и горячей обработке. При горячей обработке происходит разрушение структуры слитка и превращение ее в однородную мелкозернистую структуру с улучшенными свойствами. Горячая формовка и штамповка позволяют изготавливать тонкие заготовки, которые невозможно получать при холодной обработке. Таким способом получают пруток, проволоку, катанку, лист и другой специальный профиль. Холодная обработка производится на конечной стадии для получения в основном листа, прутка, проволоки и труб. При холодной обработке увеличивается прочность и твердость изделия. В общем, горячая обработка используется для первичной обработки слитка, а холодная имеет преимущество на последней стадии обработки.
4.2 Система Al-Cu
Особую роль в промышленности играют термически упрочняемые сплавы системы Al-Cu (дуралюмин). Наряду со сравнительно высокими значениями прочностных характеристик эти сплавы обладают хорошей пластичностью, в том числе высокой технологической пластичностью.
Системе Al-Cu присуща хорошая работоспособность при низких температурах. С понижением температуры одновременно растут прочностные характеристики и пластичность. Сплавы хорошо свариваются в сочетании с высокой работоспособностью сварных соединений при низких температурах.
По сравнению со сплавами других систем сплавы Al-Cu мало чувствительны к концентраторам напряжения. Вместе с тем данные сплавы успешно работают в интервале температур до +2500o С.
К недостаткам сплавов Al-Cu следует отнести их низкую общую коррозионную стойкость. Хотя после термической обработки (закалка +искусственное старение) они имеют удовлетворительную коррозионную стойкость под напряжением. В связи с этим требуется надежная защита конструкции от климатических воздействий и воздействий агрессивной среды. В настоящее время разработана и с успехом применяется система коррозионной защиты. Для защиты листового дуралюминия от коррозии его поверхность плакируют чистым алюминием.
Для машиностроения сплавы этой группы приобретают особую важность. Они необходимы при изготовлении емкостей для жидкого кислорода и водорода. Наибольшее применение нашли в авиастроении для изготовления некоторых деталей турбореактивных двигателей.

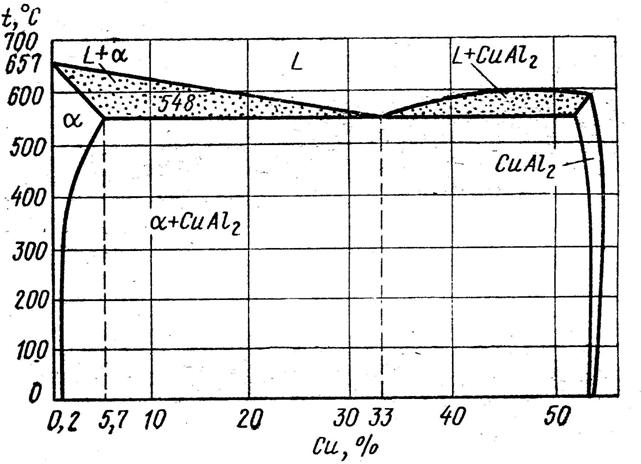

Рис.18 Диаграмма состояния Al-Cu
Список литературы:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. , , и др. Металлургия, 1986 г;
2. , , Основы физико-химического анализа, М., 1976;
3. Беляев легких металлов. М., 1970;
4. , Курс лекций по ядерной физике (Электронный ресурс) http://profbeckman. narod. ru/YadFiz. files/L1.pdf
5. История химии, пер. с итал., 2 изд., М., 1975;
6. В., Методы исследования гетерогенных равновесий, М., 1980;
7. Рентгеноструктурный анализ (электронный ресурс) http://www. xumuk. ru/organika/391.html
8. , Очерк общей истории химии. От древнейших времён до начала XIX в., М., 1969;
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 |
