Станционный интерфейс. Оборудование TOPGAIN-4-NATEKS и РСМ-8ВА может ис­пользоваться с любыми типами АТС, так как подключение происходит по 2-проводному ана­логовому абонентскому интерфейсу, называемому иногда "интерфейс ab" или "Z-интер-фейс". Некоторые типы телефонных станций однако имеют особенности в реализации або­нентских интерфейсов.

Прежде всего, необходимо отметить квазиэлектронные АТС "Квант", в которых напря­жение на абонентском шлейфе при опущенной трубке телефонного аппарата снижается с 60 В до 5 В. Так как все ЦСПАЛ рассчитаны на работу со стандартным интерфейсом, где та кое понижение не предусмотрено, базовая версия ЦСПАЛ TOPGAIN-4-NATEKS и РСМ-8ВА не предусматривает работу с квазиэлектронными АТС "Квант". Для обеспечения работы с квази­электронными станциями разработана специальная версия оборудования ЦСПАЛ, отличаю­щаяся схемотехникой входных цепей станционного полукомплекта. Если эксплуатация ЦСПАЛ предполагается с квазиэлектронной станцией, это необходимо указывать при размещении заказа на оборудование.

Некоторые особенности абонентского интерфейса АТС могут быть обусловлены также изношенностью оборудования коммутационных станций. Например, АТС декадно-шаговой системы, до сих пор эксплуатируемые рядом операторов связи, часто подают в абонентские цепи повышенные напряжения и токи. Так как ЦСПАЛ полностью реализованы на полупровод­никовых приборах, превышение входного тока в несколько раз от номинала может вызвать выход из строя входных цепей. Для предотвращения такой ситуации необходимо использо­вать дополнительный защитный кросс, который можно заказать в комплекте к оборудованию ЦСПАЛ или изготовить самостоятельно, согласно приведенной на рис. 2.19 схеме.

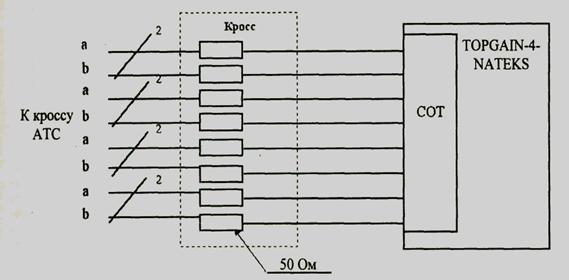

Рис. 2.19. Схема оборудования дополнительного кросса для защиты ЦСПАЛ при эксплуатации с АТС декадно-шаговой системы

Абонентские интерфейсы. Базовые версии систем TOPGAIN-4-NATEKS и РСМ-8ВА обеспечивают подключение к абонентским полукомплектам подавляющего большинства при­меняемых в СНГ сертифицированных оконечных устройств. Телефонные аппараты электрон­ных и электро-механических систем, модемы, факс-аппараты могут подключаться к ЦСПАЛ без ограничений. Для подключения таксофонов предусмотрена поставка специальных версий, поддерживающих изменение полярности и метрические сигналы 12/16 кГц.

Некоторые типы абонентских устройств, особенно не сертифицированные Министерст­вом связи, однако, не полностью соответствуют международным спецификациям и требова­ниям ГОСТов. Кроме того. устаревшие типы телефонных аппаратов и некоторые типы учреж­денческих АТС. включаемых по абонентским линиям (например, некоторые модели АТС PANASONIC), требуют для своей работы повышенных значений напряжений или токов. Для гарантированной работы ЦСПАЛ с такими типами абонентских устройств иногда необходима настройка параметров выходных цепей абонентского полукомплекта. Для избежания проблем подобного рода рекомендуется по возможности указывать при заказе ЦСПАЛ тип оконечного оборудования и. главное, использовать только сертифицированные телефонные аппараты и УАТС.

Некоторые типы карточных таксофонов требуют специфических параметров абонентско­го интерфейса. Если ЦСПАЛ будет использована для подключения карточных таксофонов, же­лательно указывать при заказе тип таксофона, таким образом будет гарантирована поставка требуемой версии аппаратуры.

Специальные интерфейсы. Разработчиками аппаратуры TOPGAIN-4-NATEKS накоплен богатый опыт адаптации ЦСПАЛ под специфические требования заказчиков. В частности, бы ли реализованы несколько специальных интерфейсов для использования предприятиями транспортировки нефти и газа, операторами других ведомственных сетей. Наиболее важной модификацией оборудования TOPGAIN-4-NATEKS стала разработка 4-проводного интерфейса как для станционного, так и для абонентского полукомплектов, а также специального про­граммного обеспечения, позволяющего организовать соединения типа СОТ-СОТ или RT-RT.

На рис. 2.20 представлена схема применения оборудования TOPGAIN-4-NATEKS для за­мены аналоговой каналообразующей аппаратуры типа KB-12 и подобной.

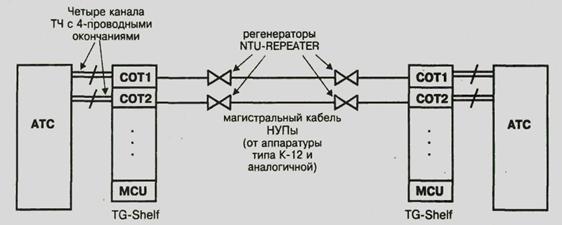

Рис. 2.20. Применение TOPGAIN-4-NATEKS для замены аппаратуры типа КВ-12



В данном варианте включения к обоим соединяемым АТС подключаются станционные полукомплекты аппаратуры, смонтированные в 19 дюймовых кассетах. Подключение осущест­вляется по 4-проводным интерфейсам с регулируемыми уровнями сигналов по приему и пе­редаче. Линейный интерфейс оборудования TOPGAIN-4-NATEKS подключается к кабелю, ра­нее использовавшемуся для передачи линейных сигналов аналоговой аппаратуры уплотнения. Длина регенерационного участка для ЦСПАЛ превышает длину усилительного участка анало­говой аппаратуры, поэтому, если длина магистрали больше максимально допустимой для безрегенераторного подключения, регенераторы системы TOPGAIN-4-NATEKS устанавлива­ются в существующих конструктивах НУПов или ОУПов заменяемого аналогового оборудова­ния. Естественно, приведенная схема соединения пригодна и для строительства новых объек­тов. Немаловажно, что в одном магистральном кабеле могут уплотнятся все пары, независимо от типа скрутки.

Питание к регенераторам подается, как правило, дистанционно с обоих сторон линии. При использовании магистральных кабелей обеспечивается дистанционное питание до 4-х регенераторов с каждой стороны. Типовая длина участка регенерации для кабеля с диамет­ром жилы 1,2 мм составляет 30-35 км.

Другим интересным приложением является соединение двух УАТС. выполняемое, на­пример, по прямому проводу (рис. 2.21). Такое применение чаще всего используется в част­ных корпоративных сетях для соединения удаленных офисов. Преимуществами такого реше­ния являются единый план нумерации соединяемых станций, а также отсутствие затухания в соединительной линии, достигаемое благодаря регулированию уровней сигналов. Напомним, что при использовании 2-проводного интерфейса избежать затухания невозможно из-за опасности самовозбуждения аппаратуры.

Рис. 2.21. Соединение малых АТС

На рис. 2.22 представлена схема использования оборудования TOPGAIN-4-NATEKS для модернизации систем технологической и диспетчерской связи. Такие задачи возникают у предприятий транспортировки нефти и газа, железнодорожных,- транспортных и иных пред­приятий. в которых сеть связи имеет линейную структуру.

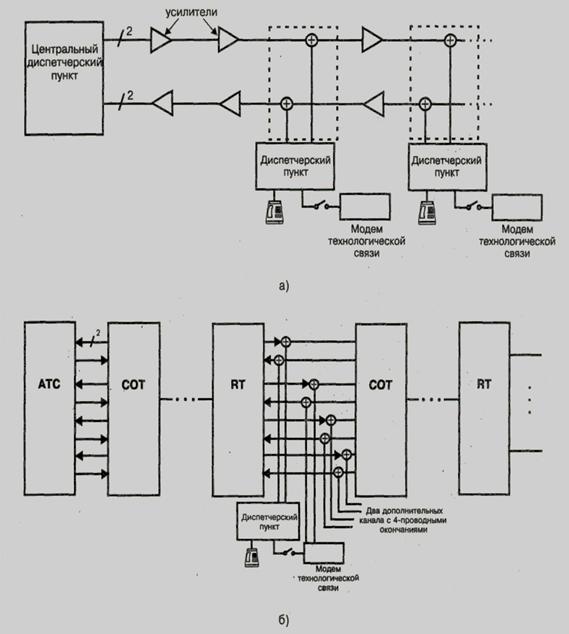

Рис. 2.22. Организация технологической и диспетчерской связи



На рис. 2.22 а) показана действующая схема технологической и диспетчерской связи. Передача и прием ведутся раздельно по двум парам кабеля, оснащенного усилителями в слу­чаях больших обслуживаемых дистанций. В одном или нескольких пунктах установлены пуль­ты диспетчерской связи, где. как правило, подключаются аппараты для голосовой связи и/или технологические модемы.

При установке ЦСПАЛ на кабельных парах организуется цифровая связь, блоки СОТ и RT оборудуются 4-проводными окончаниями, и. таким образом, легко подключаются к суще­ствующим пультам диспетчерской связи. В случае больших дистанций, вместо линейных уси­лителей устанавливаются регенераторы, питаемые дистанционно от каждой точки включения диспетчерского пульта.

Достаточно очевидны получаемые преимущества:

- полная цифровизация тракта, соответственно значительное улучшение качества связи;

- отсутствие затухания, даже на линиях очень большой длины (несколько сот километ­ров);

- восьмикратное увеличение числа каналов.

Интерфейс каналов ТЧ помогает решить и множество других задач, одна из которых проиллюстрирована на рис. 2.23. Клиент, находящийся в пригороде, желает иметь модемную связь с узлом сети передачи данных, расположенном в городе. Кроме того, он желает в до­полнение к номерам местной АТС районного узла связи получить прямой городской номер. На пригородных направлениях все еще широко применяются аналоговые системы передачи типа KAMA , К-60 и т.д. Все они имеют 4-проводные окончания.

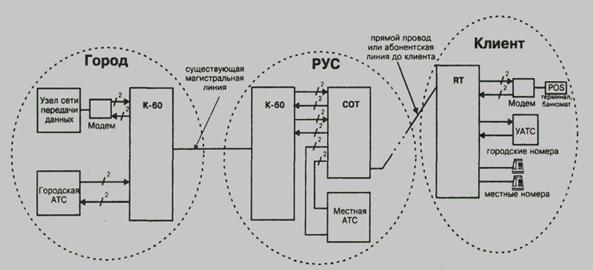

Рис. 2.23. Создание комбинированных каналов

В представленном на рис. 2.23 примере станционный полукомплект оборудования TOPGAIN-4-NATEKS имеет комбинированный интерфейс - два 2-проводных интерфейса для подключения к местной АТС и два 4-проводных интерфейса для подключения к каналам ТЧ магистральной системы передачи. В помещении клиента 4-проводные интерфейсы использу­ются для подключения высокоскоростного модема и УАТС, 2-проводные интерфейсы исполь­зуются для подключения местных номеров. При такой схеме организации связи клиент по единственной абонентской линии, проложенной до объекта РУС, организует подачу двух ка­налов дальней связи, а также подачу основного и дополнительного телефона местной сети.

На этом возможности применений специальных интерфейсов ЦСПАЛ не исчерпываются. Более того, разработчики ЦСПАЛ рассматривают другие предложения операторов по совер­шенствованию и адаптации аппаратуры под специфические требования. Например, в случае интереса операторов, могут быть легко организованы схемы включения через ЦСПАЛ пожар-но-охранных сигнализаций, схемы типа точка-многоточка и т.д.

Система технической эксплуатации. Аппаратура уплотнения TOPGAIN-4-NATEKS и РСМ-8ВА не требует технического обслуживания и регламентных работ в процессе эксплуа­тации. Обе системы снабжены средствами самодиагностики и аварийной сигнализацией.

Система TOPGAIN-4-NATEKS предусматривает также возможность установки модуля управления для организации более глубокой диагностики локально или дистанционно через систему технической эксплуатации на базе персональной ЭВМ. Централизованная система технической эксплуатации позволяет следить за состоянием 256 кассет (64 номера на кассе­ту) аппаратуры. Соединение кассет между собой и с центральным компьютером можно орга­низовывать 4-проводной физической цепью (интерфейс RS-485), по выделенным или комму­тируемым телефонным линиям с использованием модемов (интерфейс RS-232).
