Средства связи для "последней мили" (стр. 24 )

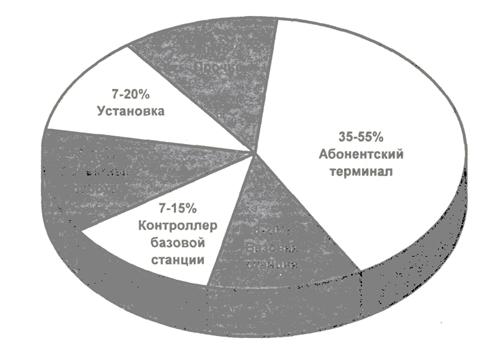

Экономические аспекты. Система TANGARA Wireless позволяет рентабельно прораба­тывать несколько сценариев. Особенно хорошо система подходит для жилых районов со средней плотностью проживания в пригородных или сельских районах. При определенных условиях технология позволяет обеспечить рентабельность телефонизации и малонаселенных областей сельской местности. На рис. 6.9 показано распределение затрат при создании се­тей WLL на оборудовании TANGARA Wireless. Как видим, основная часть себестоимости ло­жится на абонентские терминалы RNT, которые могут закупаться не сразу, а по мере необхо­димости. Затраты на установку и организацию связи между BS и BSC (передача) невелики по сравнению с другими системами WLL. Себестоимость "базового" оборудования сети радио­доступа, составляющая так называемые начальные затраты, оценивается в 15-35% в зависи­мости от числа абонентов. Это один из лучших показателей для аппаратуры WLL.

Опыт внедрения. На сегодняшний день система TANGARA Wireless эксплуатируется в ряде развивающихся стран. Новые проекты разворачиваются в Колумбии, Марокко, Тунисе и в Зимбабве. В России рассматривается несколько десятков проектов по внедрению системы TANGARA. Опытная зона развертывается в Московской области.

Полный сервис по разработке спецификации, поставке, монтажу и вводу в эксплуата­цию системы TANGARA Wireless обеспечивает технический центр фирмы SAT в России, соз­данный на базе ЗАО "НТЦ НАТЕКС".

Рис. 6.9. Распределение затрат при создании сети доступа на оборудовании TANGARA Wireless



7. СЕТИ АБОНЕНТСКОГО ДОСТУПА НА ОСНОВЕ ВЫСОКОСКОРОСТНЫХ ЛИНИЙ СВЯЗИ

7.1 Общие характеристики

В последнее время концепция подключения абонентов к сети электросвязи претерпела суще­ственные изменения. Эти изменения особенно заметны при исследовании способов построе­ния сетей электросвязи развитых и развивающихся стран. Применение медных линий в каче­стве средства доступа практически исключено при новом строительстве, а при реконструкции и усилении существующих распределительных сетей крайне ограничено. В российской прак­тике современные способы построения сетей доступа (СД) в настоящее время в основном реализуются операторами связи, предоставляющими интегральные услуги (передача речи и данных), тогда как операторы обычной телефонной сети проявляют некоторую инерционность во внедрении новых технологий.

Термин "сеть доступа" происходит от английского выражения access network, иногда используется расширенный русский перевод "сеть абонентского доступа" для подчеркивания месторасположения СД в общей структуре телекоммуникационной сети. Сеть доступа распо­лагается между абонентским терминалом (телефонной розеткой) и оконечным устройством транзитной сети, в случае телефонной сети оконечной телефонной станцией. Абонентский терминал, как правило, не включается в СД, исключение составляют терминальные адаптеры сетей интегрального обслуживания, которые иногда рассматриваются как часть сети доступа. Такое деление весьма разумно, так как сеть доступа обслуживается оператором связи, равно как на него ложатся и затраты на ее построение и эксплуатацию. Абонентский же терминал (за исключением адаптеров ISDN в некоторых странах) приобретается и обслуживается або­нентом.

В рамках настоящей главы не рассматриваются сети передачи данных (ПД) и средства доступа к ним. Сети ПД (исключая ISDN) строятся, в основном, с использованием каналов и ресурсов базовой телефонной сети. Преобразование цифровых сигналов в аналоговую форму производится с помощью модемов, которые, в свою очередь, подключаются в качестве або­нентской установки к телефонной сети. Поэтому описанные ниже средства доступа к теле­фонной сети в равной степени применимы и для обеспечения низкоскоростной передачи данных. По ходу изложения указываются лишь ограничения (если и имеются) на скорость пе­редачи данных посредством модемов, вносимые теми или иными блоками сети доступа. Кратко рассмотрены также возможности предоставления высокоскоростных каналов передачи данных (64 кбит/с и выше) с цифровыми окончаниями, как дополнительный вид услуг, пре­доставляемых одновременно с услугами аналоговой телефонии.

В данном разделе не рассматривается также концепция построения сети ISDN. Структу­ра сети интегрального обслуживания, хотя и близка к рассматриваемой в настоящей главе, и. более того, подавляющее большинство технологий и оборудования, рассмотренных ниже. в равной степени пригодны и для подключений абонентов ISDN, тем не менее многообразие протоколов и топологий сети ISDN требуют выделения для данной темы отдельной книги. Ко­нечно, при описании аппаратурных и структурных решений возможности реализации каналов доступа ISDN будут упоминаться в числе ключевых параметров сети доступа.

Традиционный способ подключения, заключающийся в прокладке медной абонентской линии от оконечной станции до терминала абонента, становится все более дорогим и не ре­шает всего спектра задач, стоящих перед современной телекоммуникационной сетью. Стои­мость самого медного кабеля, а также его укладки неуклонно растет. Загруженность кабель­ной канализации в городах, высокие эксплуатационные расходы на поддержание состояния кабелей в сочетании с ограниченностью пропускной способности заставляют операторов ис­кать альтернативные пути решения проблемы доступа. В сетях доступа все чаще используют­ся технологии, раньше применявшиеся лишь на магистральных направлениях, а именно воло­конно-оптические и радиорелейные линии.

Конечно, нельзя сбрасывать со счетов огромное количество электрического кабеля, уложенного за годы безраздельного господства аналоговой телефонии. Новая экономическая ситуация, развитие конкуренции среди операторов связи предъявляют требования по интен­сификации использования этого "зарытого в землю" богатства. Здесь на помощь приходят технологии xDSL, подробно описанные ранее.

Концепция развития сетей доступа в основном разделяется на две составляющие:

- интенсификация использования существующих абонентских линий (АЛ);

- строительство сетей доступа с применением новых технологий (ВОЛС, РРЛ. HDSL).

Концепция модернизации АЛ заключается, прежде всего, в различных способах по­вышения их пропускной способности (или уплотнения) без изменения топологии сети. При уплотнении АЛ производится простое наращивание числа линий, уплотненные АЛ с функцио­нальной точки зрения не отличаются от традиционных медных.

Данная концепция подробно описана выше в главах, посвященных оборудованию циф­ровых систем передачи для АЛ и аппаратуре HDSL.

Концепция построения современных сетей доступа имеет существенные отличия от простого уплотнения АЛ. Во-первых, сеть доступа рассматривается как единая структура. имеющая свою идеологию построения, топологию, систему управления. Во-вторых, совокуп­ность различных типов каналообразующего оборудования и линейных передающих систем, используемых в сети доступа, практически не ограничивает возможностей оператора по пре­доставлению как аналоговых, так и цифровых услуг. Наконец, при условии цифровизации и стандартизации транзитной сети, современная сеть доступа в корне меняет подход к по­строению коммутационного оборудования, поскольку все абонентские подключения к комму­татору осуществляются по цифровым стыкам.

7.2. Концепция построения сетей доступа

Основная идея построения сети доступа далеко не нова. Более того. практически все оборудование, применяемое ныне на участке "последней мили", берет свое начало от разра­боток, предназначенных для организации межстанционных связей. Фактически, сеть доступа является неким фрагментом цифровой транспортной сети, соединяющей телефонную стан­цию с абонентскими терминалами. Образно говоря, цель создания сети абонентского доступа является в максимально возможном приближении сетевых элементов к абоненту и, тем са­мым, сокращения "последней мили" (как и раньше выполненной кабелем) до "последнего метра". Оконечный сетевой элемент, как правило, мультиплексор, выносится как можно бли­же к месту расположения абонентов. Таким образом, традиционная медная проводка исполь­зуется на весьма коротких расстояниях (в пределах здания, жилого дома, офиса).

На рис. 7.1. представлен пример простейшей сети абонентского доступа, состоящей из двух сетевых элементов, представляющих собой оборудование сети доступа (ОСД) и линии связи между ними.

Рис, 7.1. Пример простейшей сети абонентского доступа

Основой создания оборудования для сети доступа (в дальнейшем ОСД) служит принцип временного разделения цифровых каналов, давно известный и опробованный в магистраль­ных сетях (см. гл. 2). Методы аналого-цифрового преобразования давно известны и стандар­тизованы (в основном ИКМ и АДИКМ). Оборудование, таким образом, состоит из двух частей, одна из которых называется "станционной" и подключается к коммутационной станции, а дру­гая - "абонентской", к которой подключаются абонентские терминалы (в простейшем случае телефонные аппараты).

Для передачи линейного сигнала в СД все более широко используются оптические ка­бели и радиоканалы. Как правило, современное оборудование для построения сети доступа является универсальным с точки зрения использования различных сред передачи. Оптический кабель обладает наилучшими показателями с точки зрения цены и пропускной способности при телефонизации новых районов застройки. При развертывании сети в регионах со сло­жившейся кабельной инфраструктурой большое значение имеет организация цифровых трак-

тов на медных парах по технологии HDSL. Наконец, в сельских и труднодоступных районах ключевое значение имеют радиорелейные линии и спутниковые каналы связи.

Концепция применения оптического кабеля на участке "последней мили" подраз­деляется на несколько направлений:
