Средства связи для "последней мили" (стр. 28 )

Рис. 7.17. Структура оконечного мультиплексора RMX240

Модульная кассета объединяет 4 группы плат по 5 плат в каждой. Каждая группа, со­стоящая из платы процессора с групповыми трактами и 4-х интерфейсных плат, является функционально независимой. Таким образом, стоимость (в расчете на порт подключения) для 60-портовой и 240-портовой конфигурации будет почти одинакова. Такой подход чрезвычайно удобен при поэтапном развитии сети доступа.

Мультиплексор RMX240 может быть подключен к ТфОП как по аналоговым интерфей­сам, так и по цифровым с сигнализацией V.5.1 или CAS. Наибольшая экономическая эффек­тивность достигается, конечно, при цифровом включении. Для подключения по аналоговым 2-проводным линиям между коммутатором и транспортной сетью, поддерживающей потоки Е1, должен подключаться мультиплексор FMX12/4 (тот же, что используется для аналогового включения RMX15).

Мультиплексор RMX240 имеет развитую систему аварийной сигнализации и разработан по принципу "включи и работай". Для облегчения обслуживания и модернизации предусмот­рена дистанционная загрузка программного обеспечения.

Набор пользовательских интерфейсов, поддерживаемых мультиплексором RMX240. достаточно широк, хотя и уступает набору интерфейсов гибкого мультиплексора FMX12/4 (см. ниже). Основная ориентация мультиплексора - построение сетей доступа в районах жилой застройки, поэтому достижение низкой цены и малых габаритов рассматривалось разработ­чиками как приоритетная задача по сравнению с богатством функций по передаче данных.

В настоящий момент мультиплексор комплектуется тремя типами интерфейсных плат:

абонентских окончаний (15 двухпроводных интерфейсов на плате), интерфейсов ISDN (4 пор­та с U-стыком ISDN (2B+D)), аналоговых окончаний (ТЧ каналов) (восемь 2- или 4-проводных портов окончаний ТЧ каналов).

Мультиплексор FMX12/4 является наиболее гибким из гаммы оборудования TANGARA WIRELINE и предназначен, прежде всего, для развития сетей доступа в деловом секторе. Мощные шина данных и внутренний процессор позволяют реализовать практически все воз­можные типы пользовательских интерфейсов, а также ряд дополнительных функций, необхо­димых оператору связи.

При установке в качестве станционного терминала (рис. 7.18) мультиплексор обеспечи­вает функцию кросс-соединителя временных интервалов (cross-connect) емкостью до 26 трактов Е1. Как мощный кросс-соединитель, он может быть использован для перераспреде­ления нагрузки. Другой функцией FMX12/4 является преобразование 2-проводных аналоговых интерфейсов в цифровые тракты Е1 для последующей передачи к абонентским терминалам, в том числе к мультиплексорам RMX15 и RMX240. Одна кассета в таком включении обеспечи­вает преобразование 120 аналоговых 2-проводных интерфейсов в 4 тракта Е1. Такая конфи­гурация называется также FMX120Z.

В качестве оконечного абонентского мультиплексора(рис. 7.18), FMX12/4 обеспечивает полный перечень пользовательских аналоговых и цифровых интерфейсов, подключение уда­ленных блоков сетевых окончаний (NTU), транспорт трактов Е1, а также полные возможности кросс-соединителя между групповыми и интерфейсными (низкоскоростными) каналами и трактами.

Набор интерфейсных плат, поставляемых для FMX12/4, постоянно расширяется и на се­годняшний день включает следующие типы плат: абонентских окончаний (6 двухпроводных аналоговых интерфейсов); станционных окончаний (6 двухпроводных аналоговых интерфей­сов); станционных окончаний (12 двухпроводных аналоговых интерфейсов); синхронных пор­тов на скорость 1,2-64 кбит/с (V.24/V.28); асинхронных портов на скорость 50 бит/с - 64 кбит/с (V.24/V.28); цифровых портов 64 кбит/с G.703; высокоскоростных цифровых интерфей­сов N*64 кбит/с (X.24/V.24/V.11/V.35/V.36); на 4 порта Е1; кросс-соединителя (на 720 ОЦК);

ISDN (4 стыка U 2B4-D); маршрутизатора TCP/IP, FR, X.25, РРР и др.; 2-/4-проводных ТЧ кана­лов с сигнализацией Е&М; транскодера ИКМ - АДИКМ; подключения 2-/4-проводных модемов сетевых окончаний NTU; оптического модема на скорость 2 Мбит/с.

Гамма блоков сетевых окончаний TELSAT разработана для обеспечения доступа к цифровым услугам сети по медным линиям. Достаточно часто оконечный мультиплексор сети абонентского доступа (например FMX12/4) находится на определенном расстоянии от места одключения терминала абонента. Для аналоговых услуг допустимая длина линии от мультип­лексора до телефонного аппарата составляет 3-4 км, что удовлетворяет 100% задач. Для пор­тов данных ситуация может быть сложнее. Многие интерфейсы (например V.24 или V.35) не предназначены для работы на кабелях большой длины, да и большое количество жил в со­единительном кабеле (для V.24, например 25 жил) делают перспективу применения длинных кабелей малопривлекательной.

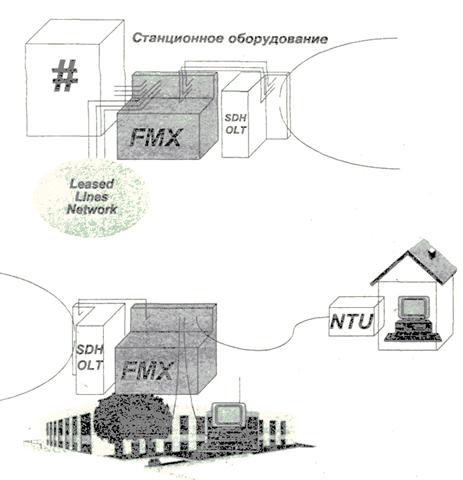

Рис. 7.18. Примеры включения мультиплексора FMX12/4

Выход находится в применении модемов, работающих на 2- или 4-проводных физиче­ских линиях на расстоянии 3-4 км и оканчивающихся необходимым интерфейсом данных (на­пример, V.35). Мультиплексор FMX12/4 имеет в своем составе платы цифровых портов, имеющие на выходе интерфейс линейного сигнала модема для физических линий или U-интерфейс ISDN, также обеспечивающий большую дальность подключения. В качестве уда­ленных устройств, так называемых модулей сетевых окончаний (Network Termination Unit -NTU). и применяются модемы серии TELSAT.

Несколько типовых примеров включения приведены на рис. 7.19.

Полный перечень блоков серии TELSAT приведен в табл. 7.2.

Оптическая система передачи и мультиплексор SDH FOT155 является ключевым звеном серии TANGARA WIRELINE. По своим технико-экономическим показателям система FOT155 может быть по праву названа мультиплексором SDH нового поколения, разработан­ным на основе самой современной элементной базы и имеет в высшей степени привлека­тельные габариты, надежность и стоимость. Достаточно упомянуть, что фирма-производитель системы FOT155 после запуска ее в производство остановила выпуск гаммы оптических сис­тем PDH ввиду явной неконкурентоспособности последних как по стоимости, так и по функ­циональным возможностям по сравнению с FOT155.

Столь высокие показатели назначения делают систему FOT155 весьма пригодной для построения сетей абонентского доступа, основанных на применении оптических кабелей. Именно поэтому данная система была включена фирмой SAT в специализированную серию оборудования доступа TANGARA WIRELINE.

В состав семейства оборудования FOT155 входят: оконечный мультиплексор FOT155T. мультиплексор выделения/вставки FOT155A, линейный регенератор FOT155R и компактный одноплатный оконечный мультиплексор FOT155C.

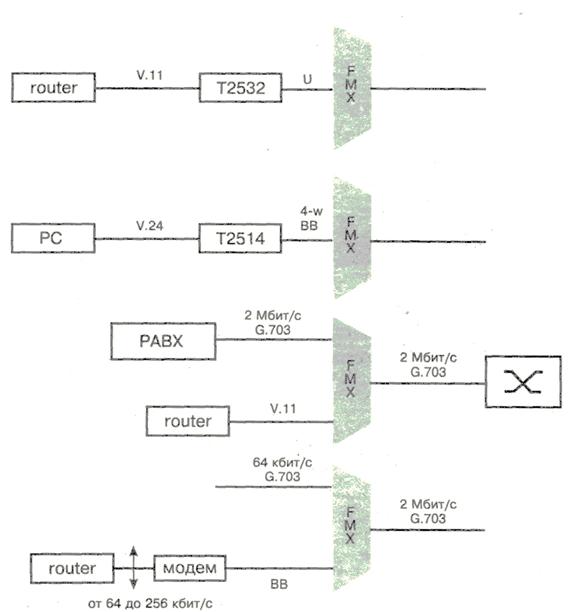

Рис. 7.19. Примеры включения мультиплексора FMX12/4 и модемов серии TELSAT

Система передачи FOT155 может использоваться при строительстве линий связи боль­шой протяженности и сетей кольцевой топологии с возможностью ответвления в промежуточ­ных узлах двухмегабитных потоков (Е1) в количестве до 21. Кольцевая топология широко ис­пользуется для построения SDH сетей первого уровня иерархии (155 Мбит/с). Основное пре­имущество этой топологии - легкость организации резервирования по типу 1+1. Две пары линейных интерфейсных карт синхронного мультиплексора (основая и резервная) позволяют формировать двойное кольцо со встречными потоками. Такая кольцевая струкура обладает рядом свойств, позволяющих защитить ее от некоторых достаточно характерных типов отка­зов.

Как известно, технология SDH уже получила достаточно широкое распространение, особенно при организации магистральных сетей. Однако рост деловой активности и развитие сети Internet обусловливают повышение заинтересованности все большего числа индивиду­альных и корпоративных пользователей в подключении к высокоскоростным каналам доступа (до 2 Мбит/с), а, следовательно, появляется потребность в создании разветвленных сетей доступа. Система передачи FOT155, обеспечивающая транспортировку до 63 потоков Е1 и возможность подключения до 21 потока Е1 в каждой точке доступа, может быть очень эффек­тивна по соотношению стимость/возможности при построении таких сетей.



Технология SDH обеспечивает ввод/вывод потоков 2 Мбит/с непосредственно в(из) по­тока 155 Мбит/с без дополнительных промежуточных этапов мультиплексирования. В сочета­нии с другими типами низкоскоростного мультиплексного оборудования (например, мультип­лексор удаленного доступа RMX или мультиплексор FMX производства компании SAT) появ­ляется возможность собирать все типы информации (телефония, данные, видео и др.) с ме­стности достаточно большой площади (рис. 7.23). Расстояние между точками доступа без ис­пользования регенераторных секций может достигать 100 км. В случае, если невозможна прокладка волоконно-оптического кабеля, соединение узлов сети осуществляется по радио­каналу с помощью оборудования радиорелейной системы передачи FHDS компании SAT.

Другое применение системы FOT155 - организация высокоскоростных линий связи раз­личной топологии в корпоративных сетях между удаленными офисами.

Конфигурация FOT155 зависит от наполнения модульной кассеты, которая имеет 4 сло­та для подключения 4-х карт различного функционального назначения, а также содержит мо­дуль источников питания и модуль трансляции аварийной сигнализации. Оконечный мультип­лексор FOT155T (рис. 7.24) имеет три интерфейсные карты каналов доступа и карту мультип­лексора с подключенной к ней линейной (STM-1) интерфейсной картой. В мультиплексор вы­деления/вставки РОТ155А*(рис. 7.25) входят: интерфейсная карта, две карты мультиплексоров с подключенными линейными интерфейсными картами и карта коммутатора. Из набора карт линейного регенаратора FOT155R исключена интерфейсная карта, поэтому один слот остает­ся пустым.

Три типа интерфейсных карт обеспечивают подключение 21 потока по 2 Мбит/с или од­ного потока 34 или 45 Мбит/с. На входе и выходе этих потоков применяется линейное коди­рование HDB3, входной импеданс - 120 Ом для симметричного входа, или 75 Ом для несим­метричного входа. Интерфейсная карта формирует группу блоков третьего уровня TUG-3.
