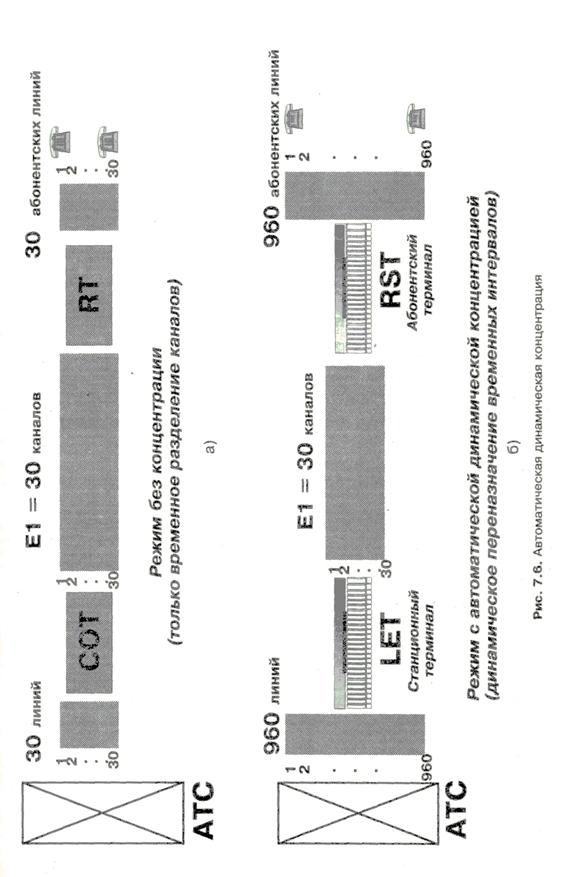

Система управляется с помощью персонального компьютера с любого из терминалов (станционного или абонентского). Программное обеспечение позволяет производить конфи­гурацию (в том числе программирование назначений временных интервалов - CROSS-CONNECT), обслуживание, аварийный надзор, самодиагностику, учет нагрузки, сбор стати­стики, администрирование.

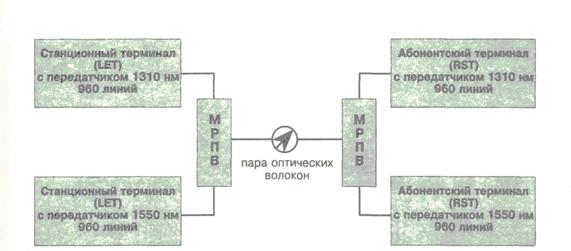

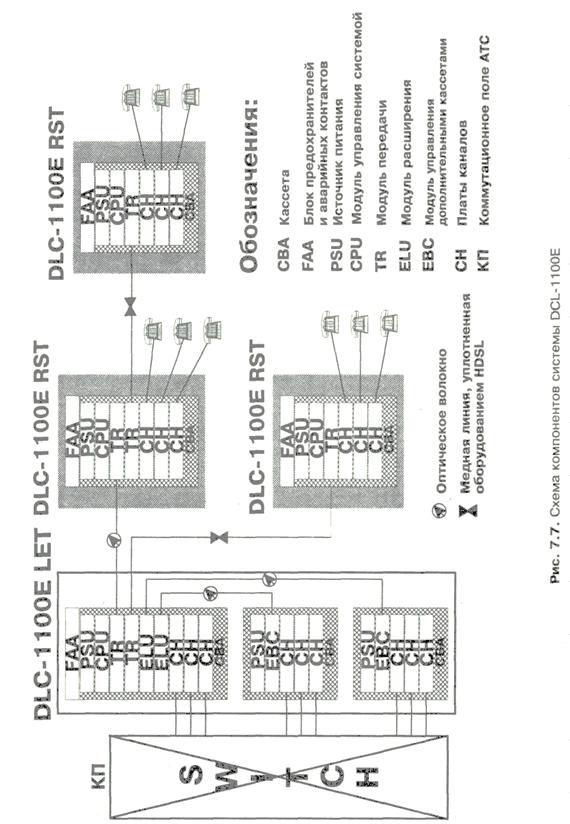

Максимальная емкость одного станционного или абонентского терминала оборудования DLC-1100E составляет 8 кассет, то есть 960 линий. Однако существует возможность удвоения этой емкости, причем с использованием одной пары оптических волокон. На рис. 7.8 пред­ставлена схема включения оборудования DLC-1100E совместно с мультиплексором разделе­ния по длинам волн МРПВ (Wavelength Division Multiplexer - WDM).



МРПВ - мультиплексор разделения по длинам волн

Рис. 7.8. DLC-1100E в конфигурации на 1920 линий

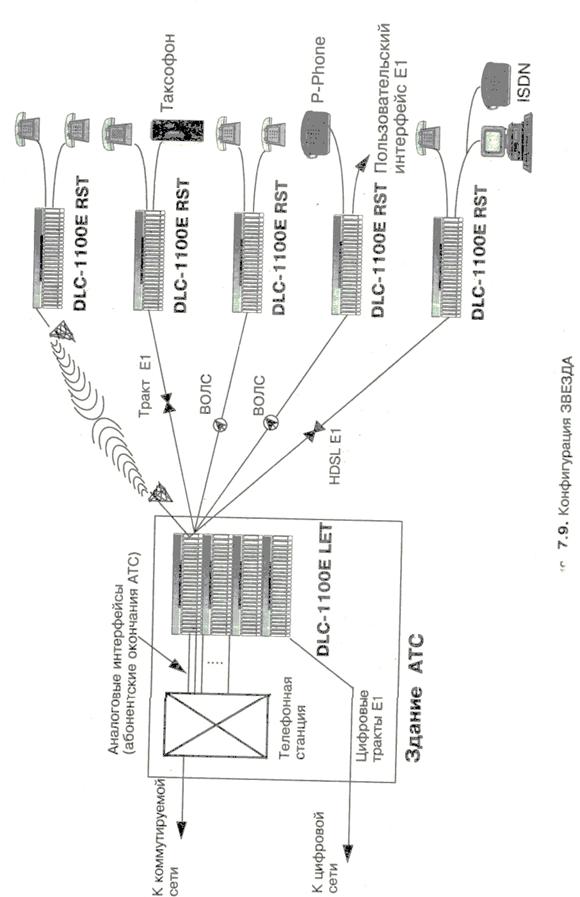

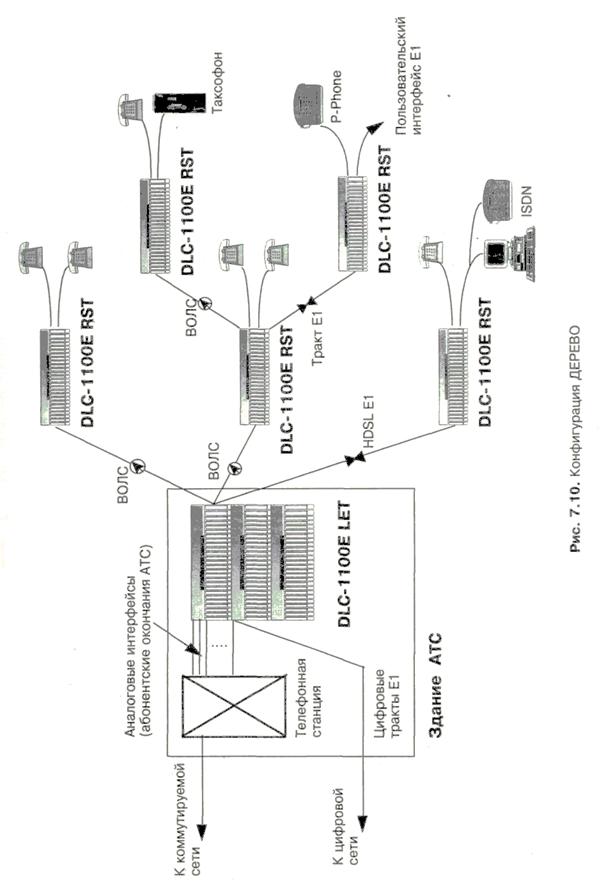

Топологии построения выносов могут быть самыми разнообразными. На рис. 7.9-7.11 представлены некоторые примеры конфигураций.

Оборудование DLC обладает гибким набором линейных интерфейсов, через которые осуществляется соединение станционного и абонентских терминалов.

Оптический интерфейс необходим для непосредственного подключения к оптическим волокнам. Скорость составляет 49,152 Мбит/с, прием и передача ведется раздельно по двум волокнам, длина волны лазерного излучанм или 1550 нм.

Электрический интерфейс (Е1 со скоростью 2 Мбит/с или ЕЗ со скоростью 34 Мбит/с) необходим в случае использования цифровых транспортных сетей, обеспечивающих прозрач­ную передачу цифровых потоков (например, сеть SDH). Электрический интерфейс также по­зволяет подключать аппаратуру через тракты HDSL или радиорелейные линии, а на неболь­ших расстояниях (до 1 км по Е1) соединять элементы системы непосредственно.

Оборудование линейного тракта HDSL представляет особый интерес, так как оно позво­ляет использовать существующий медный кабель для организации высокоскоростной связи между станционным и абонентским терминалами. Оборудование WATSON2 и WATSON3, на­пример, обеспечивает организацию 30 ОЦК (основных цифровых каналов 64 кбит/с) на двух кабельных парах, а оборудование WATSON4 - на одной паре. Дальность работы оборудова­ния представлена в табл. 7.1.

Таблица 7.1. Дальность работы оборудования HDSL серии WATSON

	Допустимая длина линии, км
Диаметр жилы, мм	Без регенераторов, ориентировочно
WATSON2	WATSON3	WATSON4
0.4	ДО 4	4-5	3-4
0,6	ДО 6	6-7	4-5
0,8	ДО 9	10-12	6-7
1.2	до 18	14-18	10-13
Скорость передачи, кбит/с	Для WATSON4 Multi-Speed в зависимости от скорости (диаметр жилы 0,5 мм)
128	8.8
384	7,9
1024	5,9
1536	5,1
2048	4.5

Как видно из таблицы, при использовании для связи городского кабеля (типа ТПП 0,4/0,5 мм) обеспечивается расстояние 4-5 км. При применении же магистрального кабеля с диаметром жилы 1,2 мм длина регенерационного участка составляет до 22 км.

Оборудование DLC позволяет подключать любые типы абонентских устройств, как ана­логовых (телефон, факс, модем), так и цифровых (ЭВМ, маршрутизаторы и т.д.).

Набор пользовательских канальных интерфейсов (то есть интерфейсов на стыке с або­нентом) включает в себя: аналоговый абонентский 2-проводный интерфейс с сигнализацией по шлейфу, аналоговый интерфейс с сигнализацией Е&М, цифровой интерфейс (V.24 или V.35), интерфейс U ISDN.

Станционные интерфейсы предусматривают подключение к аналоговым АТС (по або­нентскому 2-проводному стыку или 2-/4-проводному интерфейсу Е&М), цифровым АТС (по стыку Е1 с сигнализацией V.5.1 или V.5.2). Предусматривается цифровой интерфейс (V.24/V.35) для возможного включения в узел сети передачи данных и интерфейс ISDN.

Концентратор DLC-1100E является высоконадежным и простым в установке и эксплуа­тации устройством. Как станционные, так и абонентские терминалы не требуют регламентно­го обслуживания. Абонентские терминалы могут поставляться в комплекте с монтажными шкафами (для наружной или внутренней установки), оснащенными батареями гарантирован­ного питания.

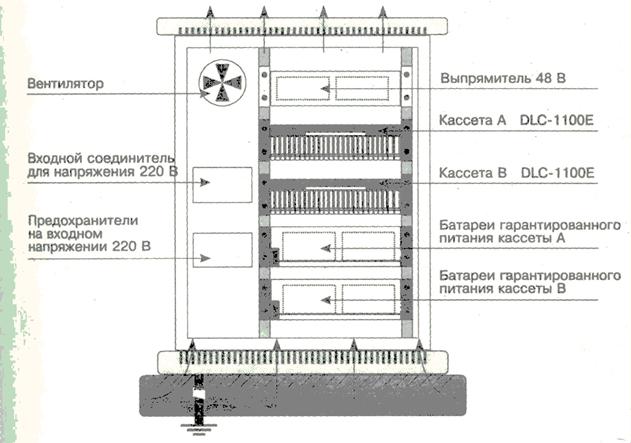

Оборудование DLC-1100E позволяет решить подавляющее большинство задач построе­ния сети абонентского доступа. При этом все "общие" модули оборудования (кассеты, источ­ники питания, блоки аварийной сигнализации) являются универсальными. Монтаж оборудова­ния может быть осуществлен в шкафах для размещения на улицах (рис. 7.12). Шкаф оснаща­ется системами поддержания температуры, кроссом, батареей питания.

Рис. 7.12. Размещение оборудования в уличном монтажном шкафу

Архитектура сети может гибко изменяться путем простой замены канальных или линей­ных плат. В сочетании с автоматическими средствами защиты и резервирования, применяе-

мыми в DLC-1100E, вышеприведенные функциональные возможности делают систему DLC-1100Е одним из наиболее экономичных и простых в эксплуатации решений ОСД.



7.4.2. Серия оборудования TANGARA WIRELINE

Серия разработана фирмой SAT (Франция) специально для построения сетей доступа. Многие продукты из этой серии могут быть также использованы для других приложений. Так, мультиплексор FOT155 с успехом используется при строительстве магистральных линий свя­зи и транзитных цифровых сетей [48].

В состав серии TANGARA WIRELINE входят:

• гибкая система уплотнения абонентских линий RMX15

• оконечный мультиплексор RMX240

• гибкий мультиплексор FMX12/4 (ВМХ264)

• гамма блоков сетевых окончаний TELSAT

• оптическая система передачи и мультиплексор SDH FOT155

• система управления сетью IONOS.

Пример построения сети абонентского доступа с применением оборудования серии TANGARA WIRELINE представлен на рис. 7.13.

Рис. 7.13. Пример архитектуры СД с использованием оборудования серии TANGARA WIRELINE

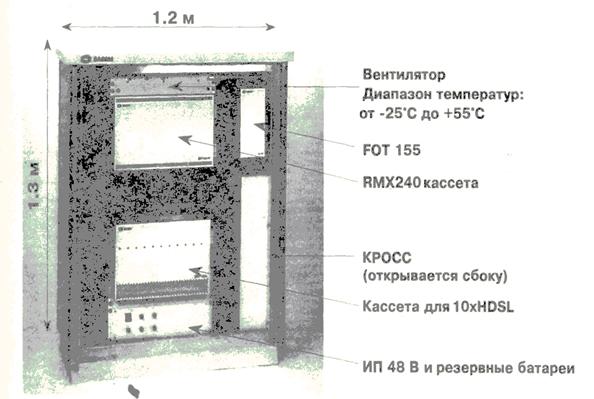

Конструктивное исполнение серии TANGARA WIRELINE позволяет соединить все компо­ненты в единое целое в малогабаритном шкафу, приспособленном для монтажа на улицах (см. рис. 7.14).



Рис. 7.14. Размещение компонент серии TANGARA WIRELINE в шкафу для монтажа на улицах

Гибкая система RMX15 представляет собой аппаратуру уплотнения абонентских ли­ний, основанную на технологии HDSL Система RMX15, ориентированная на использование в гибких сетях доступа, имеет ряд особенностей по сравнению с рассмотренным ранее обору­дованием абонентского уплотнения.

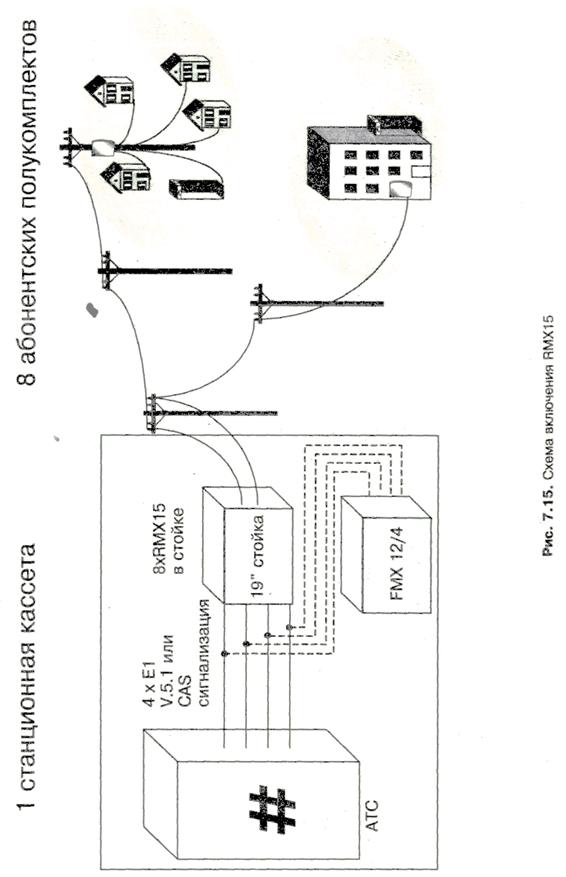

Система RMX15 использует для передачи 1 пару медных проводов, по которой переда­ется цифровой поток со скоростью 1168 кбит/с с линейным кодированием 2B1Q. Станцион­ный полукомплект оборудования представляет из себя 19-дюймовую модульную кассету на 120 телефонных линий. В отличие от других систем абонентского уплотнения, RMX15 может включаться в ТфОП (см. рис. 7.15) по цифровому стыку с интерфейсами V.5.1 или CAS. При необходимости подключения к ТфОП по аналоговым интерфейсам, применяется дополни­тельный мультиплексор (на рисунке показан пунктиром) FMX12/4. Абонентские терминалы устанавливаются внутри или вне помещения в непосредственной близости от абонентов. К одной кассете станционных полукомплектов подключается до 8 абонентских полукомплектов, каждый из которых обслуживает 15 аналоговых телефонов или часть каналов отводится под ISDN. Используемый метод аналого-цифрового преобразования - ИКМ 64 кбит/с - не вносит ограничений на скорость работы модемов или факсимильных аппаратов.

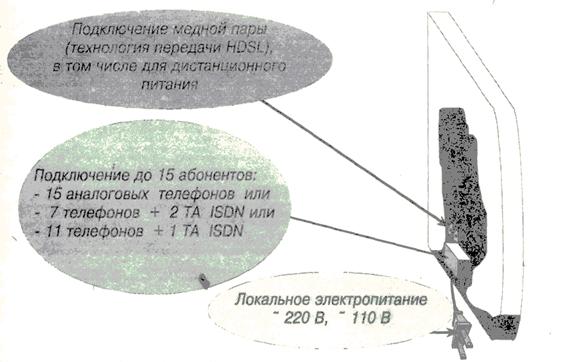

Абонентский полукомплект монтируется на стене или столбе. Электропитание осущест­вляется дистанционно по сигнальной паре или локально от сети 220 В/И О В переменного тока (рис. 7.16). В отличие от большинства систем абонентского уплотнения, RMX15, помимо традиционного 2-проводного аналогового интерфейса, имеет возможность установки интер­фейсе? ISDN или портов передачи данных.





Рис. 7.16. Подключение абонентского полукомплекта RMX15

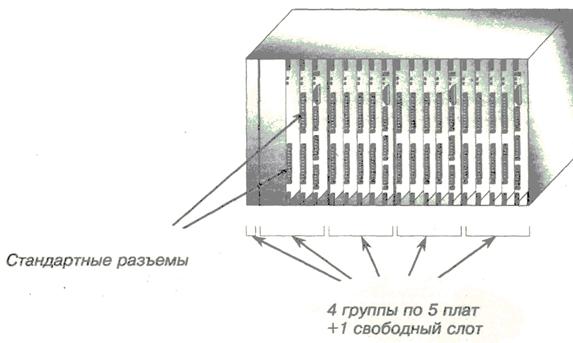

Оконечный мультиплексор RMX240 (рис. 7.17) предназначен для организации выно­сов номерной емкости. Одна 19-дюймовая кассета позволяет подключить 240 абонентов. Мультиплексор обеспечивает низкую цену в расчете на порт как при полной загрузке кассеты, як и при ее частичном заполнении.
