ГЛАВА 3. СХЕМА ПОЛУЧЕНИЯ СТАЛИ В ШАХТНОЙ ПЕЧИ. АГРЕГАТ «УГОЛЬНЫЙ

МИДРЕКС»

3.1. Агрегат «угольный Мидрекс»

Если это раньше нас сделают, например,

китайцы, то нашей металлургии вообще хана!

Из дискуссий.

Рассмотрим схему агрегата (см. рис. 3.1), в которой устраняются несообразности 1-3 современного цикла за счет сравнительно небольших корректив к доменному процессу. При этом сохраняются основные черты и отмеченные преимущества доменной печи: большое поступление тепла с дутьем; хорошая утилизация физического тепла отходящих газов в шахте печи; высокая производительность, характерная для шахтных печей; возможность высокой единичной мощности агрегата.

Газогенераторами здесь служат факелы 1, в которых угольная пыль горит в доменном дутье. Пыль дается с избытком над стехиометрическим соотношением с кислородом дутья, поэтому горение идет лишь по первой стадии до СО и Н2.

В доменных печах в ряде случаев практикуется вдувание угольной пыли, но лишь в качестве небольшой добавки к коксу, в пределах нескольких процентов топлива. В данной схеме все топливо – угольная пыль. Ниже рассмотрены также другие способы введения угля в зону горения, в факелы.

Весь остальной объем печи вне и выше факелов работает как агрегат «Мидрекс» на газогенераторных газах, которые получаются в факелах на угольной пыли1). Весь агрегат по схеме (см. рис. 3.1) можно назвать «угольный Мидрекс». Отходящие газы дожигаются дополнительным дутьем через фурмы 2. При температуре дутья 1200 о С теоретическая температура ТТ горения в факелах угольной пыли – порядка 2130 оС, что более чем достаточно для расплавления

массы металлизованных окатышей. Расчет ТТ приведен в Приложении 2, задача 5.

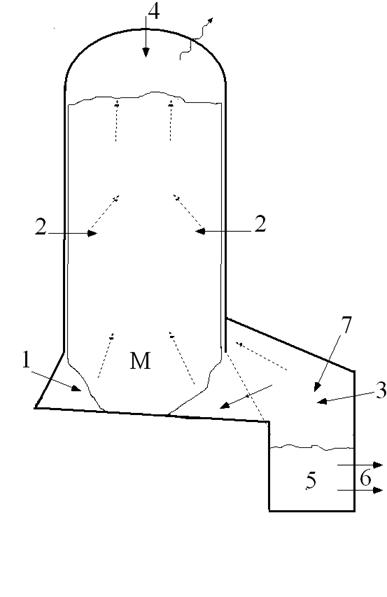

Рис. 3.1. Схема агрегата «угольный Мидрекс» для получения жидкой стали в шахтной печи:

1 – фурмы дутья с угольной пылью; 2 – дополнительное дутье для дожигания отходящих газов; 3 – фурма корректирующего дутья в горне–отстойнике; 4 – загрузка окатышей; 5 – выносной горн–отстойник; 6 – летки; 7 – течка

Избыточный углерод вводимого топлива может сразу попасть в расплав, выжигаться из расплава газовыми потоками, отлагаться из газов в окатышах в виде сажистых отложений, может расходоваться на газификацию СО2 и др. Проследить разные пути углерода сложно, легче рассмотреть его общий баланс. Если угольная пыль в факелах горит до СО, то на науглероживание металла в этой зоне пойдет избыток углерода топлива сверх стехиометрического количества кислорода дутья, за вычетом выноса пыли вверх. В агрегате в целом, если топливо горит до СО2, то на науглероживание пойдет избыток углерода сверх стехиометрического количества по отношению к общему объему дутья, подаваемого в нижние и верхние фурмы. Варьируя избыток топлива, можно получать более или менее науглероженный расплав металла.

Ясно, что при достаточно большом избытке угольной пыли мы получим чугун (4,3 % С), а та часть пыли, которая не сможет израсходоваться в реакциях и раствориться в расплавах, будет выходить из печи в виде угольной мелочи, засоряющей шлак, а в случае неполного дожигания – также и в виде пыли колошниковых газов. Понижая избыток угольной пыли, мы последовательно получим высокоуглеродистую сталь (например, 2 % С), затем малоуглеродистую (например, 0,3 % С), затем железо почти без углерода, и дальше – расплав отчасти окисленного железа с повышенным содержанием кислорода и с примесью окислов FeО в виде неметаллических включений металла.

--------------------------------------------------------------------------------

1) В России, к сожалению, вдувание угольной пыли пока не практикуется, лишь планируется. Одна из причин этого, видимо, в том, что наша металлургия избалована обилием коксующихся углей в стране. К тому же долгое время наша металлургия была вне конкуренции и мало склонна к инновациям. На очереди много еще таких улучшений, которые можно достигнуть одними лишь организационными мероприятиями, или простым заимствованием технологий, давно и хорошо отлаженных на Западе, часто вместе с закупками зарубежных агрегатов и с приглашением западных специалистов по их наладке.

Отметим, что если вести в факелах полное горение угольной пыли до СО2 с избытком воздуха (как в факелах парового котла), то в печи всюду будет окислительная атмосфера с газообразной углекислотой СО2 в газах и с некоторым содержанием избыточного кислорода О2. Процессы восстановления вообще не пойдут, и печь станет агрегатом для обжига и плавления железной руды. Теоретически такой агрегат может производить рудный расплав (практически этот расплав является весьма агрессивным химически, а в смеси с угольной пылью может давать интенсивное вспенивание). При менее горячих факелах подобным образом можно в принципе вести окислительный обжиг магнетитовых руд (Fe3О4), которые в ряде случаев окисляют до гематита (Fe2О3). По этой же схеме может работать, например, печь для обжига сидерита или известняка, вагранка и др.

Очевидно, в принципе по схеме (см. рис. 3.1) можно получать любой металл от чугуна и стали до почти чистого железа. Избыток угольной пыли в факелах можно быстро изменять и, соответственно, корректировать состав получаемого металла. При этом сталь в таком процессе можно получать из окатышей уже в шахтной печи, без кокса, на угле и при экономном расходовании угля, благодаря полному дожиганию отходящих газов.

3.2. Технические сложности. Плавление массы металлизованных окатышей

Ну, расплавить–то мы уж как-нибудь сумеем!

Из дискуссий

Конечно, для отладки предлагаемых процессов потребуется освоить ряд новых элементов процесса и преодолеть ряд технических сложностей. Мы стремились возможно полнее обсудить такие технические сложности предлагаемого процесса со специалистами доменного и сталеплавильного процессов, с исследователями агломерации, теории печей, с обогатителями и др. Стремились провести возможно больше дискуссий с исследователями-металлургами, в основном в пределах уральской школы г. Екатеринбурга.

Агрегаты «Мидрекс» и факелы дутья с угольной пылью – известные и хорошо отлаженные элементы процесса. Обширный опыт сжигания тонкой пыли в факелах накоплен также на паровых котлах электростанций.

Основной новый элемент обсуждаемой схемы – это плавление массы М (см. рис. 3.1) металлизованных и спекающихся окатышей без коксовой насадки. В доменной печи металлизованные окатыши плавятся в смеси с кусками кокса и над слоем остаточного кокса, который заполняет нижнюю часть печи. Полученные расплавы окончательно науглероживаются до насыщения при фильтрации через «коксовую насадку» – слой кокса, который накапливается в горне вследствие избытка топлива. В ряде изобретений предусмотрено разделение неполного горения топлива и металлизации по разным агрегатам, но планируется все же традиционное плавление шихты на слое кокса и, соответственно, получение чугуна [11]. В обсуждаемом агрегате «угольный Мидрекс» предлагается перейти к сталеплавильной футеровке ванны печи, обойтись без коксовой насадки, без избытка топлива, и, соответственно, получать сталь уже в шахтной печи.
