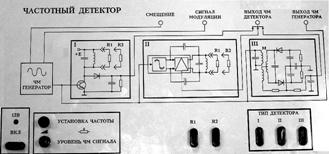

Рис. 5.14. Внешний вид передней панели лабораторной

установки

Блок I служит для исследования характеристик частотного детектора с преобразованием частотной модуляции в амплитудную на основе расстроенного контура и диодного детектора. Принципиальная схема включения приведена на передней панели рис. 5.15. Выход диодного детектора через согласующий усилитель подключен к выходу лабораторной установки («Выход ЧМ детектора»). Для экспериментальных исследований зависимости формы детекторной характеристики от величины добротности избирательной цепи в лабораторной установке предусмотрено подключение к LС контуру шунтирующих резисторов R1=5,6 кОм и R2=10 кОм.

Блок II позволяет проводить исследования характеристик частотного детектора с фазовым преобразованием частотной модуляции на основе фазового детектора с одиночным контуром, выполненного на ИМС К174УР4. Так же как и в Блоке I, к избирательному LС контуру возможно подключение шунтирующих резисторов R1=430 Ом и R2=1,2 кОм. Через согласующий усилитель выход ИМС К174УР4 подключен к выходу лабораторной установки.

Блок III предназначен для экспериментальных исследований дробного частотного детектора.

К выходу «Смещение» может быть подключен милливольтметр постоянного тока. С его помощью можно производить исследование модуляционной характеристики встроенного ЧМ генератора.

Генератор звуковых частот подключается к входу ЧМ генератора «Сигнал модуляции».

Контроль частоты и уровня ЧМ сигнала осуществляется цифровым частотомером и милливольтметром переменного тока, подключенных к коаксиальному разъему «Выход ЧМ генератора».

К выходу частотного детектора «Выход ЧМ генератора» могут быть подключены осциллограф и вольтметр, предназначенные для измерения напряжений переменного и постоянного тока. С их помощью можно производить измерение постоянной составляющей напряжения на нагрузке детектора и переменной составляющей. Изменение добротности LС контуров (блок I и Блок П) осуществляется путем подключения к ним шунтирующих резисторов R1 и R2 путем нажатия соответствующей кнопки. Допускается одновременное включение кнопок.

Выбор одного из блоков для проведения экспериментальных исследований происходит с помощью кнопочного переключателя «Тип детектора» I, II, III (рис. 5.15). При этом включение требуемого блока производится нажатием соответствующей кнопки при отжатых кнопках двух других блоков.

5.5. Порядок выполнения работы

Включить измерительные приборы. Включить установку нажатием кнопки «Вкл».

После этого провести следующие измерения.

5.4.1. Измерить зависимость частоты на выходе ЧМ генератора от напряжения смещения при отсутствии внешней модуляции. С помощью потенциометра «Уровень ЧМ сигнала» установить действующее значение 450 – 550 мВ. Изменяя напряжение смещения с помощью потенциометра «Установка частоты» в пределах от 1 до 12 Вольт, измерить значения частоты сигнала на выходе ЧМ генератора. Результаты занести в табл. 1.

5.4.2. Для частотного детектора, выполненного на основе расстроенного контура и диодного детектора (Блок I) измерить зависимость выходного напряжения постоянной составляющей на нагрузке частотного детектора от частоты сигнала при отсутствии модуляции. Установить действующее значение 450 – 550 мВ. Изменение частоты производить с помощью потенциометра «Установка частоты» в диапазоне от 2300 кГц до 2850 кГц. Измерения провести для четырех случаев:

- шунтирующие резисторы R1 и R2 отключены;

- подключен резистор R1,

- подключен резистор R2 ,

- подключены резисторы R1 и R2.

Результаты занести в табл. 2.

5.4.3. Для частотного детектора, выполненного на основе аналогового перемножителя (Блок II), измерить зависимость выходного напряжения от частоты сигнала при отсутствии модуляции. Установить действующее значение 450 – 550 мВ. Изменение частоты производить с помощью потенциометра «Установка частоты» в диапазоне от 2300 кГц до 2850 кГц. Измерения провести для четырех случаев:

- шунтирующие резисторы R1 и R2 отключены;

- подключен резистор R1,

- подключен резистор R2 ,

- подключены резисторы R1 и R2.

Результаты занести в табл. 3.

5.4.4. Для дробного частотного детектора (Блок III) измерить зависимость выходного напряжения от частоты сигнала при отсутствии модуляции. Установить действующее значение 450 – 550 мВ. Изменение частоты производить с помощью потенциометра «Установка частоты» в диапазоне от 2300 кГц до 2850 кГц.

Результаты занести в табл. 4.

5.4.5. Измерить зависимость действующего значения напряжения на выходе частотного детектора (Блок I) от частоты внешней модуляции . С помощью потенциометра «Установка частоты» установить частоту несущего колебания = 2650 кГц. Действующее значение установить 450 – 550 мВ. Измерения провести при отключенных шунтирующих резисторах. Изменяя частоту внешней модуляции от 40 Гц до 16 кГц, снять зависимость.

Результаты занести в табл. 5.

5.4.6. Измерить зависимость действующего значения напряжения на выходе частотного детектора (Блок II) от частоты внешней модуляции . С помощью потенциометра «Установка частоты» установить частоту несущего колебания = 2550 кГц. Действующее значение установить 450 – 550 мВ. Измерения провести при отключенных шунтирующих резисторах. Изменяя частоту внешней модуляции от 40 Гц до 16 кГц, снять зависимость.

Результаты занести в табл. 6.

5.4.7. Измерить зависимость действующего значения напряжения на выходе дробного частотного детектора (Блок III) от частоты внешней модуляции . С помощью потенциометра «Установка частоты» установить частоту несущего колебания = 2650 кГц. Действующее значение установить 450 – 550 мВ. Изменяя частоту внешней модуляции от 40 Гц до 16 кГц, снять зависимость.

Результаты занести в табл. 7.

5.4.8. Определить коэффициент передачи для трех типов частотных детекторов. Действующее значение установить 450 – 550 мВ. Установить частоту внешней модуляции 1 кГц.

- для частотного детектора (Блок I) установить частоту несущего колебания 2650 кГц и, изменяя действующее значение внешнего модулирующего напряжения в пределах от 100 мВ до 700 мВ через интервал 100 мВ, снять зависимость.

- для частотного детектора (Блок II) установить частоту несущего колебания 2550 кГц и, изменяя действующее значение внешнего модулирующего напряжения в пределах от 100 мВ до 900 мВ через интервал 100 мВ, снять зависимость.

- для дробного детектора (Блок III) установить частоту несущего колебания 2650 кГц и, изменяя действующее значение внешнего модулирующего напряжения в пределах от 100 мВ до 800 мВ через интервал 100 мВ, снять зависимость.

Зависимости для трех типов частотных детекторов занести в табл. 8.

При вычислении коэффициента передачи

по модуляционной характеристике ЧМ генератора (п. п. 9.4.1) для каждого значения определить значения девиации частоты . Подставляя эти значения в выражение для , снять зависимости .

5.6. Обработка результатов эксперимента

1. Построить график зависимости частоты на выходе ЧМ генератора от напряжения смещения по табл. 1.

2. Построить графики зависимостей выходного напряжения постоянной составляющей на нагрузке частотного детектор, выполненного на основе расстроенного контура и диодного детектора (Блок I), от частоты сигнала для различных значениях сопротивлений шунтирующих резисторов по табл. 2.

3. Построить графики зависимостей выходного напряжения постоянной составляющей на нагрузке частотного детектора, выполненного на основе фазового детектора с одиночным контуром (Блок II), от частоты сигнала для различных значениях сопротивлений шунтирующих резисторов по табл. 3.

4. Построить графики зависимостей выходного напряжения постоянной составляющей на нагрузке дробного частотного детектора (Блок III) от частоты сигнала для различных значениях сопротивлений шунтирующих резисторов по табл. 4.
