Радиоприемные устройства (стр. 3 )

При получаем .

В схемах на биполярных транзисторах добротность Q зависит от частоты из-за вносимого затухания . Если n не зависит от частоты, то Q уменьшается с ее увеличением и К0 также будет уменьшатся.

3. Собственная частота антенной цепи находится в рабочем диапазоне частот приемника. При этом наблюдается резкая и немонотонная зависимость коэффициента передачи по диапазону. Такой режим не используется.

Входные цепи с емкостной связью (рис.1.5.а)

Входной контур соединяется с антенной через разделительный конденсатор Ср. Чтобы изменение параметров антенны мало влияло на настройку контура, емкость Ср берется малой и последовательное соединение Ср и Сант тоже будет малым.

Заметим, что и >>ωLA.

Резонансный коэффициент передачи входной цепи

Если применить внутреннюю емкостную связь контура с первым активным элементом, то коэффициент передачи

, (1.15)

где .

Входные цепи с индуктивно-емкостной связью с антенной (рис 1.6, г)

В рассматриваемой входной цепи используется два вида связи с антенной: емкостная и индуктивная. Схема линейна, поэтому коэффициенты передачи суммируются. При индуктивной связи используется «удлиненная» антенна с малым «удлинением». За счет емкостной связи коэффициент передачи входной цепи увеличивается с ростом частоты настройки, за счет индуктивной − уменьшается.

Совместная электрическая и магнитная связь приводит к тому, что модуль резонансного коэффициента передачи слабо зависит от частоты настройки входной цепи, а по величине оказывается значительно большим, чем в случае индуктивной связи при сильном «укорочении» антенны. Такого вида ВЦ находят широкое практическое применение.

1.2. Домашнее задание

При подготовке к лабораторной работе необходимо:

1. Изучить основные параметры входных цепей.

2. Изучить варианты схем входных цепей.

3. Ответить на контрольные вопросы данной лабораторной работы.

1.3.  Лабораторные приборы и оборудование

В лабораторной работе используются следующее оборудование:

1. Блок входных цепей;

2. Высокочастотный генератор;

3. Милливольтметр;

4. Цифровой частотомер.

1.4. Описание лабораторной установки

Лабораторная установка предназначена для экспериментальных исследований входных цепей с ненастроенной антенной и электронной перестройкой собственной частоты контура, выполненных по следующим схемам:

-  с внешнеемкостной связью;

-  с индуктивной связью антенны с контуром (в режиме удлинения);

-  с комбинированной связью.

Структурная схема установки приведена на рис.1.7

Перестройка собственной частоты контура осуществляется с помощью варикапа. Контур подключен через разделительный конденсатор к полевому транзистору, включенному по схеме с общим истоком. Для обеспечения минимального влияния измерительных приборов на частоту настройки контура , к выходу полевого транзистора подключен эмиттерный повторитель на биполярном транзисторе.

Установка обеспечивает возможность исследования характеристик входной цепи с внешнеемкостной связью для трех значений емкости конденсатора связи контура с эквивалентным выходом антенны (вход «Входной сигнал»).

Рис. 1.7 Структурная схема лабораторной установки

Для исследования характеристик входной цепи с индуктивной связью антенны с контуром (в режиме удлинения) предусмотрена катушка связи, подключенная через разделительный конденсатор к эквивалентному выходу антенны.

Комбинированная связь антенны с контуром образуется путем подключения к контуру антенны через внешнеемкостную связь и индуктивную связь.

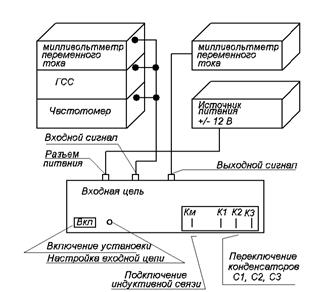

Соединение лабораторной установки с контрольно - измерительной аппаратурой приведено на рис. 1.8.

Источник питания подключается к разъему, расположенному на задней стенке корпуса установки. Один комплект контрольно-измерительной аппаратуры (милливольтметр переменного тока, высокочастотный генератор ГСС и цифровой частотомер) подключен ко входу «Входной сигнал». Второй высокочастотный милливольтметр переменного тока подключен к выходу «Выходной сигнал». С помощью ГСС происходит изменение частоты входного сигнала (сигнал с выхода ГСС на вход установки должен поступать без амплитудной модуляции) в диапазоне от 600 кГц до 1600 кГц. Уровень входного сигнала изменяется в пределах от 10 мВ до 1600 мВ.

Рис. 1.8 Схема подключения лабораторной установки к контрольно-измерительной аппаратуре.

Контроль уровней входного и выходного сигналов осуществляется с помощью милливольтметров. Частота входного сигнала контролируется с помощью частотомера.

При исследовании внешнеемкостной связи антенны с контуром подключение конденсаторов связи , , происходит с помощью нажатия кнопок К1, К2 и К3 соответственно. Исследование индуктивной связи антенной происходит путем подключения катушки связи с помощью нажатия кнопки Км при отжатых кнопках К1, К2 и К3. комбинированная связь образуется при совместном подключении конденсаторов связи и катушки связи к входному контуру. На лицевой панели установки расположена ручка потенциометра настройки входной цепи, с помощью которой происходит изменение собственной частоты контура.

1.5. Порядок выполнения работы

Включить приборы и установку нажатием кнопки «Вкл». После провести следующие измерения.

1.5.1. Для исследования входных цепей с внешнеемкостной связью контура с антенной установить уровень напряжения входного сигнала в диапазоне от 160 мВ до 220 мВ. Изменять частоту входного сигнала от =700 кГц до =1500 кГц. Для каждого значения частоты ручкой «Настройка входной цепи» установить резонанс и получить зависимость выходного напряжения от частоты входного сигнала (не менее 5 точек в диапазоне частот) для трех значений емкости конденсатора связи , , . Результаты занести в таблицу.

1.5.2. В соответствии с методикой п.1.5.1 провести исследования входных цепей с индуктивной связью с антенны с контуром. Результаты занести в таблицу.

1.5.3. В соответствии с методикой п.1.5.1 провести исследования входных цепей с комбинированной связью антенны с контуром. Получить зависимость выходного напряжения от частоты входного сигнала (не менее 5 точек в диапазоне частот) для емкости конденсатора связи , при включенной индуктивной связи. Результаты занести в таблицу.

1.5.4. Определить собственную резонансную частоту «удлиненной антенны» при индуктивной связи антенны с контуром. Для меньшего влияния контура входной цепи отстроить его максимально возможную частоту диапазона. Установить уровень напряжения входного сигнала в диапазоне от 160 мВ до 220 мВ. Изменяя , найти резонанс, расположенный ниже минимальной частоты диапазона. Частота этого резонанса соответствует частоте «удлиненной антенны».

1.5.5. Для внешнеемкостной связи контура с антенной определить вносимую антенной расстройку в начале и в конце диапазона для трех значений конденсатора связи , , . Считать, что при подключенном конденсаторе антенная цепь не вносит расстройки в контур. Установить уровень действующих значений напряжений входного сигнала в диапазоне от 160 мВ до 220 мВ. Получить зависимость
