Тема 7. Шероховатость и ее параметры.

ЦЕЛИ ИЗУЧЕНИЯ ТЕМЫ

1. Овладеть следующими знаниями:

а) определения: шероховатость.

б) основные виды шероховатости;

в) методика расчета шероховатости;

в) обозначение отклонений на чертежах.

ПЛАН ЛЕКЦИИ

Возникновение отклонений и методы определения. Виды отклонений и методика их расчета. Частные случаи отклонений. Регламентация отклонений и обозначение допусков формы и способов их нанесения в документах единой конструкторской документации (ЕСКД).

ЛИТЕРАТУРА

1.  , Дойников справочник метролога:
Справочник. - М.: Изд-во стандартов, 1991. - 79с.

2.  Димов , стандартизация и сертификация. Учебник.
СПб.: Питер, 2006. - 432 с.

3.  Лифиц стандартизации, метрологии, сертификации:
Учебник. - М.: Юрайт, 2000. - 285с.

4.  Метрология, стандартизация, сертификация: Терминологический
словарь - справочник / Сост. , . - М.: Изд-во
стандартов, 1997. - 104 с.

5.  , , Лактионов ,
стандартизация и сертификация. Учебник. М.: "Высшая школа", 2004. - 767с.

ВОПРОСЫ И ЗАДАНИЯ ДЛЯ САМОКОНТРОЛЯ

7.  Что такое отклонение цилиндрических поверхностей?

8.  Какие виды отклонения цилиндрических поверхностей вы знаете?

9.  Какие виды отклонений называют частными случаями?

10.  Что такое селообразность?

11.  Что такое бочкообразность?

12.  Как наносят допуски формы на чертежах?

Раздел 3.Основы стандартизации.

Тема 8. Основы стандартизации. Нормативные документы.

ЦЕЛИ ИЗУЧЕНИЯ ТЕМЫ

1. Овладеть следующими знаниями:

а) определения:стандартизация, стандарт;

б) понятие о стандартизации;

в) виды стандартизации;

г) нормативные документы;

д) порядок разработки государственных стандартов;

ПЛАН ЛЕКЦИИ

Основные понятия о стандартизации. Необходимость стандартизации товаров и услуг. Из истории становления стандартизации в Российской Федерации. Виды стандартизации. Нормативные документы страндартизации (категории стандартов). Порядок разработки Государственных стандартов и методика их утверждения.

ЛИТЕРАТУРА

1.  Вересан . Отечественная и зарубежная практика. – М.: Центр «Наука и техника», 1994.

2.  , Копылов , стандартизация и
сертификация. Учебное пособие. М.: Издательский центр "Академия", 2005.
- 240с.

3.  Крылова стандартизации, сертификации, метрологии.
Учебник. М.:ЮНИТИ-ДАНА, 2000. - 711 с.

4.  Метрология, стандартизация, сертификация: Терминологический
словарь - справочник / Сост. , . - М.: Изд-во
стандартов, 1997. - 104 с.

5.  Сетртификация. Принципы и практика: Пер. с англ. – М.: Изд-во стандартов, 1990.

ВОПРОСЫ И ЗАДАНИЯ ДЛЯ САМОКОНТРОЛЯ

1.  Что такое стандартизация?

2.  Какие виды стандартизации вы знаете?

3.  Какие категории стандартизации вы знаете?

4.  Какие потребительские товары могут подвергаться стандартизации?

5.  Стандартизация товаров и учлуг является обязательной?

6.  Какие нормативные документы стандартизации вы знаете?

2. Практические занятия

2.1. Тематический план лабораторных работ

для студентов очной формы обучения

№ п/п	Наименование	Количество учебных часов
	Очное отделение
Практические занятия
1.	Практическое занятие №1 Измерение линейных размеров штангенциркулем. Статистическая обработка данных.	4
2.	Практическое занятие №2 Измерение линейных размеров микрометром. Статистическая обработка данных.	4
3.	Практическое задание №3 Расчет зазоров и натягов в соединениях. Решение задач.	4
4.	Практическое задание №4 Расчет отклонений цилиндрических и плоских поверхностей.	4
Всего часов лабораторных работ:	32

2.2. СОДЕРЖАНИЕ ЛАБОРАТОРНЫХ РАБОТ

Практическое занятие №1

Измерение линейных размеров штангенциркулем. Статистическая обработка данных.

Целью работы является:

1.  Изучение устройства, принципа работы и конструкции штангенинструмента.

2.  Приобретение практических навыков измерения размеров дета­
лей штангенциркулем.

3.  Освоение методов статистической обработки и оценки точности
результатов измерений.

Применяемый инструмент, детали

1.  Штангенциркуль ШЦ-1, штангенциркуль ШЦ-2, штангенцир­
куль ШЦ-3.

2.  Измеряемые детали: стальные валы диаметром 10 - 20 мм,
стальные болты диаметром 10-20 мм.

3.  Чертежи, эскизы измеряемых деталей.

Характеристика штангенинструмента

Штангенинструменты являются наиболее массовыми и широко распространенными средствами измерения общего назначения. Это инструменты с непосредственным отсчетом измеряемого размера.

К штангенинструменту относят:

-  штангенциркуль - для измерения наружных и внутренних
размеров;

-  штангенглубинометр - для измерения глубины отверстий и
пазов;

-  штангензубометр - для измерения толщины зуба зубчатых
колес;

-  штангенрейсмасс - для разметки и измерения высоты.

Подробно рассмотрим конструкцию штангенциркуля ШЦ-1, представленную на рис. 1.

Рис. 1. Штангенциркуль типа ЩЦ-1; а – общий вид; б – отсчет целого числа делений; в – нониус.

Штангенциркуль ШЦ-1 с пределами измерений 0... 125 мм и ве­личиной отсчета по нониусу 0,1 мм предназначен для наружных и
внутренних измерений и для измерения глубин. Штангенциркуль
ШЦ-1 состоит из губок 1 для внутренних измерений, передвижной
рамки 2, зажима рамки З, штанги 4, линейки глубинометра 5, шкалы 6
штаги, нониуса 7, губок 8 для наружных измерений. Целое число
миллиметров отсчитывается по шкале 6 штанги слева направо ну­
левым штрихом нониуса (рис.1,б). Нониус длиной 19 мм (рис.1,в)
разделен на 10 равных частей. Одно деление нониуса содержит 1,9
мм, что на 0,1 мм меньше целого числа миллиметров. Это дает возможность вести измерения с точностью до 0,1 мм. В общем случае
показания на штангенциркуле с ценой деления 0,1 мм читают следующим образом: к целому числу миллиметров, отсчитанному по
шкале штанги слева направо нулевым штрихом нониуса (рис.1,6),
прибавляют дробную величину (число десятых долей миллиметра),
определяемую умножением величины отсчета 0,1 мм на порядко­вый номер штриха нониуса (не считая нулевого), совпадающего со
штрихом штанги.

Порядок выполнения работы

1.  Изучить конструкцию и принцип работы штангенциркуля.

2.  Выполнить эскиз (чертеж) измеряемой детали.

3.  Произвести серию n измерений одной и той же детали штангенциркулем и записать результаты измерений в таблицу 1.

4.  Определить величину X по формуле (2).

5.  Вычислить значения Xi - X и записать их в таблицу 1.

6.  Вычислить значения (Xi-X) и записать в таблицу 1.

7.  Определить значения S2 и S по формулам (3) и (4).

8.  Оценить точность и надежность параметра X путем определения доверительного интервала при доверительной вероятности
0,9, применяя формулы (5) и (6).

9.  Составить отчет о работе.

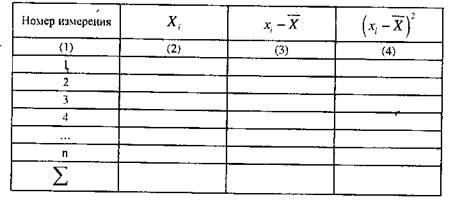

Таблица 1

Оценка точности изготовления изделий, точности" методов и средств измерения решается методами теории вероятностей и мате­матической статистики. Ошибки измерения, возникающие в резуль­тате суммирования множества элементарных ошибок, подчиняются нормальному закону, вследствие чего возникает задача о выборе параметров а и д в выражении (1). При отсутствии систематических погрешностей произведем п независимых измерений неизвестной величины (например, размера детали) и определим среднюю ариф­метическую результатов измерения:

(1)

Эта величина называется выборочной средней; при достаточно большом числе измерений она мало отличается от истинного значе­ния измеряемой величины, т. е. имеет место приближенное равенст­во:

(2)



Выборочной дисперсией называется величина:

(3)



Имеет место приближенное неравенство d2

Эмпирическим средним квадратическим отклонением называет­ся величина:

(4)



Так же, имеет место приближенное неравенство d

Выборочная средняя X является приближенным значением ма­тематического ожидания а, т. е. х»а. Оценка точности и надежно­сти величины X в математической статистике производится мето­дом определения доверительного интервала при заданной довери­тельной вероятности (надежности).
