Учебно-методический комплекс учебной дисциплины Метрология, стандартизация, взаимозаменяемость и технические измерения Специальность: 050502.65 – технология и предпринимательство, специалитет Факультет технологии и предпринимательства (стр. 6 )

(5)

Интервал называется доверительным интервалом, а вероятность

называется доверительной вероятностью или надежностью.

Обычно доверительную вероятность у задают равной: 0.9; 0,95;0,99; 0,999.

Например, если задано у = 0,9, то по формуле (5) получим:

Из таблицы значений функции Ф(х) находим: х = 1,645. Следовательно,

(6)

Величины n и S известны как результат обработки измерений. Величину e находим из соотношения (6) и определяем доверитель­ный интервал.

Контрольные вопросы

1.  Какова погрешность измерения микрометра?

2.  Как подготавливают измерительный инструмент к работе?

3.  Как правильно снимать показания микрометра?

4.  Сравните измерения полученные микрометром и штанген инструментом, при условии измерения одной и той же поверхности детали.

5.  Как рассчитывают среднеквадратичное отклонение?

Литература:

1.  , Дойников справочник метролога:
Справочник. - М.: Изд-во стандартов, 1991. - 79с.

2.  Димов , стандартизация и сертификация. Учебник.
СПб.: Питер, 2006. - 432 с.

3.  Малюков указания к выполнению лабораторных
работ по курсу: «Основы технических измерений» М.: МГЛУ, 2002. - 16с.

4.  Метрология, стандартизация, сертификация: Терминологический
словарь - справочник / Сост. , . - М.: Изд-во
стандартов, 1997. - 104 с.

Практическое занятие №3

Расчет зазоров и натягов в соединениях. Решение задач.

Цель работы

Расчет допусков и посадок в узловых соединениях машин. Чтение сборочных чертежей.

Инструмент, оборудование, детали

1.  Сборочные чертежи.

2.  Таблица предпочтительных полей допусков отверстий и валов по ЕСДП.

Порядок выполнения работы:

На сборочном чертеже показаны узловые соединения деталей. Необходимо рассчитать характер посадки.

Расчет допусков и посадок: пример расчета показан в таблице 2.

Таблица 2

Контрольные вопросы

1.  Что такое посадка?

2.  Чем отличается посадка с зазором от посадки с натягом?

3.  Что такое посадка в системе вала?

4.  Что обозначает выражение Ø45 H7/g8, посадка выполнена в системе отверстия или вала?

Литература:

1.  , Дойников справочник метролога:
Справочник. - М.: Изд-во стандартов, 1991. - 79с.

2.  Димов , стандартизация и сертификация. Учебник.
СПб.: Питер, 2006. - 432 с.

3.  Допуски и посадки: Справочник: В 2-х ч. - 7-е изд., перераб. И доп. -
Л.: Политехника, 1991.

4.  Метрология, стандартизация, сертификация: Терминологический
словарь - справочник / Сост. , . - М.: Изд-во
стандартов, 1997. - 104 с.

5.  , , Лактионов ,
стандартизация и сертификация. Учебник. М.: "Высшая школа", 2004. - 767с.

Практическое занятие №4

Расчет отклонений цилиндрических и плоских поверхностей.

Цель работы

Расчет отклонений цилиндрических и плоских поверхностей деталей.

Инструмент, оборудование, детали

1.Индикатор часового типа ИЧ.

2.Измеряемые детали: стальные валы диаметром 10 - 30 мм, плоские детали.

Порядок выполнения работы:

В зависимости от определения отклонения цилиндрической поверхностей или плоской, закрепляем деталь, как показано на рисунке 3 или 4.

Рис.3. Установка для поверки отклонения цилиндрических поверхностей.

Рис. 4. Установка для поверки отклонений плоских поверхностей

Получаем замеры 8 точек поверхности на равноудаленных расстояниях. Полученные результаты заносим в таблицу 3.

Таблица 3

Проверяемые точки	1	2	3	4	5	6	7	8
Показания индикатора	0	+3	-4	+6	-5	+5	-3	-3

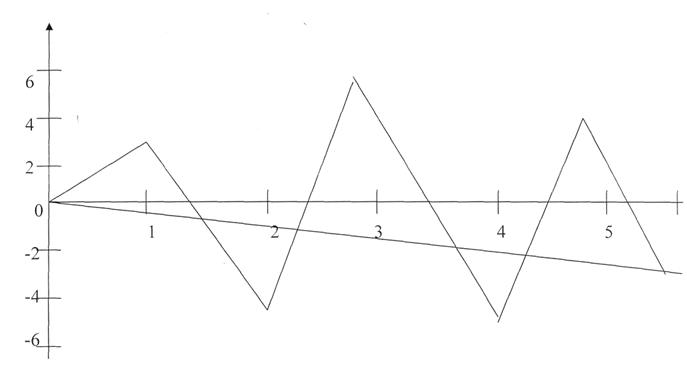

Строим в масштабе график в виде ломаной линии, в котором по оси ординат откладываем показания индикатора, а по оси абсцисс - расстояние между проверяемыми точками. Через начальную и конечную точки графика проводим прямую ОА (рис.5). Величиной отклонения от прямолинейности будет длина перпендикуляра (в масштабе), опущенного на прямую АО из наиболее удаленной точки графика.

Рис. 5. Отклонение от прямолинейности - длина отрезка L в масштабе - составляет 7,4 мкм.

Контрольные вопросы

1.  Какие виды отклонений от цилиндрической формы вы знаете?

2.  Какое отклонение получили вы при измерении собственного образца?

3.  Что такое индентор?

4.  Что такое седлообразность?

5.  Что такое Что такое бочкообразность?

6.  Как наносят допуски формы на чертежах?

Литература:

1.  , Дойников справочник метролога:
Справочник. - М.: Изд-во стандартов, 1991. - 79с.

2.  Димов , стандартизация и сертификация. Учебник.
СПб.: Питер, 2006. - 432 с.

3.  Допуски и посадки: Справочник: В 2-х ч. - 7-е изд., перераб. И доп. -
Л.: Политехника, 1991.

4.  Метрология, стандартизация, сертификация: Терминологический
словарь - справочник / Сост. , . - М.: Изд-во
стандартов, 1997. - 104 с.

5.  , , Лактионов ,
стандартизация и сертификация. Учебник. М.: "Высшая школа", 2004. - 767с.

3.  САМОСТОЯТЕЛЬНАЯ РАБОТА СТУДЕНТОВ ОЧНОЙ (СОКРАЩЕННОЙ) ФОРМЫ ОБУЧЕНИЯ

Самостоятельная работа студентов заключается в выполнении письменных работ, примерная тематика приведена ниже.

1.  Метрология - наука об измерениях.

2.  Метрологическое обеспечение производства.

3.  История развития метрологии.

4.  Эталоны и история их появления.

5.  Эталоны в современное время.

6.  Системы измерений от СГС до системы СИ.

7.  Метрологическое обеспечение в России.

8.  История становления стандартизации как научной дисциплины.

9.  Государственная система стандартизации РФ.

10.  Средства измерений применяемые в машиностроении.

11.  Взаимозаменяемость как основа массового производства.

12.  Органы и службы стандартизации в России.

13.  Метрологические характеристики средств измерений и
погрешность.

14.  Виды шероховатости.

15.  Стандарты - основа управления качеством продукции и услуг.

16.  Методы обработки и получаемые квалитеты.

17.  Физические величины и их измерение.

18.  Единая система допусков и посадок на производстве.

Эталонная база Российской Федерации

4. АТТЕСТАЦИЯ КАЧЕСТВА ЗНАНИЙ

4.1. Текущая и семестровая аттестация

Текущая аттестация качества знаний осуществляется в форме тестов, обсуждения научной и учебной литературы, докладов и презентаций на учебных конференциях,   защиты лабораторных работ по дисциплине.

Семестровая аттестация осуществляется в виде зачета, который  предполагает развернутый ответы на вопросы, а также  защиту в устной форме практических работ по дисциплине.

4.2. Содержание зачетного задания

1.  Основные вопросы, рассматриваемые метрологией.

2.  Основные измерительные приборы, применяемые в машиностроении.

3.  Основные методы измерений.

4.  Обозначение шероховатости на чертежах.

5.  Международная система единиц СИ.

6.  Шероховатость поверхности, ее основные параметры.

7.  Эталоны единиц физической величины.

8.  Посадки гладких цилиндрических соединений.

9.  Образцовые средства, рабочие средства измерения.

10.  Графическое изображение полей допусков.

11.  Поверочные схемы средств измерений.

12.  Категории стандартов.

13.  Производные, кратные и дольные единицы системы СИ.

14.  Обозначение на чертежах допусков формы и расположения.

15.  Средства измерений применяемые в машиностроении.

16.  Отклонение геометрических параметров деталей.

17.  Методы измерения (прямое и косвенное).

18.  Понятие взаимозаменяемости.

19.  Понятие стандартизации, ее цели.

20.  Виды стандартов.

21.  Погрешность измерений.

22.  Основные отклонения отверстий и валов.

23.  Система посадок.

24.  Измерения, основные методы измерений.

25.  Виды взаимозаменяемости.

26.  Единая система допусков и посадок.

27.  Понятие квалитета.

28.  Обозначение на чертежах шероховатости.

29.  Поле допуска. Наибольший и наименьший предельный размер.

30.  Номинальный размер и система посадок.

31.  Методы обработки, обеспечивающие получение различных квалитетов.

32.  Государственная система стандартизации РФ.

33.  Объекты и субъекты стандартизации.

34.  Роль измерений и их функции.
