- Редактирование
- Импорт

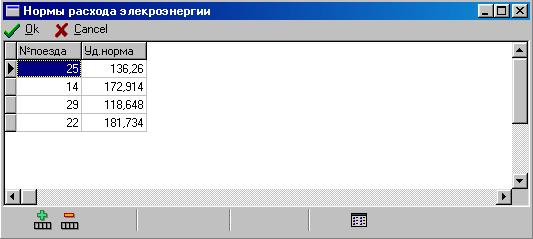

Подпункт «Редактирование» выводит на экран форму, с помощью которой можно просматривать, редактировать, удалять, добавлять данные норм расхода энергии (рис. 20).
 |
Рисунок 20
Для внесения в таблицу новых данных, необходимо нажать кнопку
. В появившуюся пустую строку, занесите необходимую информацию. Для корректировки информации требуется переместить курсор мыши на нужное поле таблицы и нажать левую кнопку мыши. Произвести корректировку информации. При необходимости удалить информацию о норме расхода энергии, выделите нужную строку таблицы и нажмите кнопку
. В появившемся окне запроса “Confirm” можно подтвердить или отменить удаление информации. Для сохранения всех внесенных в таблицу изменений нажмите кнопку
Ok. Если требуется отменить внесенные изменения, нажмите кнопку
Cancel.
Следует иметь ввиду, что перед импортом таблица очищается, и содержимое текстового файла замещает содержимое таблицы
4.4.5. Подпункт "Серии ТПС" содержит альтернативы
- Редактирование
- Импорт

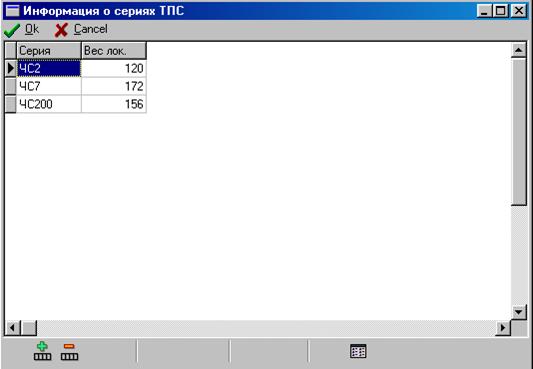

Рисунок 21
Подпункт «Редактирование» выводит на экран форму, с помощью которой можно просматривать, редактировать, удалять, добавлять информацию о сериях ТПС (рис. 21).
Для внесения в таблицу новых данных, необходимо нажать кнопку . В появившуюся пустую строку, занесите необходимую информацию. Для корректировки информации требуется переместить курсор мыши на нужное поле таблицы и нажать левую кнопку мыши. Произвести корректировку информации. При необходимости удалить информацию о сериях ТПС, выделите нужную строку таблицы и нажмите кнопку . В появившемся окне запроса “Confirm” можно подтвердить или отменить удаление информации. Для сохранения всех внесенных в таблицу изменений нажмите кнопку Ok. Если требуется отменить внесенные изменения, нажмите кнопку Cancel.
4.5. Пункт меню "Отчеты".
Пункт меню "Отчеты" предназначен для выдачи статистических отчетов по базе данных на экран и на печать.
При активизации данного элемента меню на экране появляется подменю, состоящее из пунктов:
- Справка о поездке. Справка о расходе энергии. Справка о выполнении расписания. События в поездке. Работа секций. Работа машинистов.
Все эти пункты предоставляют возможность просмотреть и распечатать соответствующую информацию из базы данных в табличном виде. При этом отчеты: "Работа секций", "Работа машинистов" выдаются за период - декаду, месяц, квартал, год, а остальные - по результатам последней расшифрованной поездки.
4.5.1. Справка о поездке служит для выдачи краткой информации по результатам расшифрованной поездки (приложение 1). В табличном виде по каждому машинисту выдаются три группы данных:
Идентификационные данные:
1. ФИО (если его данные введены в таблицу «Машинисты») и табельный номер машиниста.
2. Дата, номер поезда, тип локомотива.
3. Маршрут следования.
4. Длительность поездки в формате “ час : мин”.
5. Пробег в км.
6. Относительный нагон в формате “час: мин: сек”.
7. Количество вагонов.
Расход электроэнергии в КВт/час:
1. Общий расход электроэнергии.
2. Расход электроэнергии на отопление.
3. Расход электроэнергии на вспомогательные нужны.
4. Энергия рекуперации.
5. % от нормы.
6. Удельный расход на 10.000 ткм.
Работа УСАВПП:
1. Включено, %.
2. Режим управления.
3. Путь в режиме управления, %.
Отклонение в расписании:
1. Отклонение по прибытию.
2. Отклонение по отправлению.
При обнаружении нарушений и неисправностей после каждого поезда печатается кол-во срабатывание ЭПК, защиты, пожарной сигнализации, разносные боксования, непредвиденные остановки, превышение скорости временного и постоянного ограничений, превышение скорости проезда «Ж» сигнала светофора, превышение скорости проезда «К» сигнала светофора, отсутствие остановки перед «К» сигналом светофора, выключения АЛСН. В конце таблицы выдаются суммарные значения.
4.5.2 Справка о расходе энергии. В табличном виде выдается следующая информация по каждому поезду (приложение 1):
1. Номер поезда.
2. ФИО и табельный номер машиниста.
3. Бортовой номер.
4. Расход энергии в КВт/час:
· Общий.
· На тягу и вспомогательные функции.
· На отопление и вентиляцию.
· Отклонение от нормы.
· Удельный расход на 10000 ткм.
5. Количество срабатываний:
· РБ.
· ЭПК.
· Защита.
В конце таблицы выдаются суммарные значения.
4.5.3 Справка о выполнении расписания служит для сравнения движения поезда с расписанием по результатам расшифрованной поездки (приложение 1). В табличном виде выдается следующая информация:
1. ФИО и табельный номер машиниста.
2. Номер поезда.
3. Дата поездки.
4. Бортовой номер локомотива.
6. Остановочные пункты.
7. Время прибытия (по расписанию и фактическое).
8. Время отправления (по расписанию и фактическое).
9. Задержка.
10. Стоянка (по расписанию и фактическое), минуты.
11. Задержка на остановочном пункте.
12. Скорость, км/ч (сокращ. по ред. и по перегону).
4.5.4. Отчет «События в поездке» служит для выдачи всех событий во время поездки. В табличном виде выдаются данные по каждому номеру поезда:
1. Секунда.
2. Время по часам системы автоведения.
3. Вид события.
При этом контролируются следующие события:
Задержка подачи разрешающего сигнала на отправление |
Отсутствие напряжения в КС |
Нарушение напряжения в КС |
Срабатывание ЭПК |
Срабатывание защиты |
Срабатывание пожарной сигнализации |
Временное ограничение скорости |
Сигнал АЛСН, ограничивающий скорость |
Остановка перед К светофором |
Проследование светофора установленным порядком |
Экстренное торможение |
Непредвиденная остановка |
Отсутствие тяги на секции |
Опоздание по отправлению |
Опоздание по прибытию |
Превышение скорости проезда Ж светофора |
Превышение скорости проезда К светофора |
Нет остановки перед К светофором |
Разносное боксование |
Выключение АЛСН |
Превышение скорости временного ограничения |
Превышение скорости постоянного ограничения |

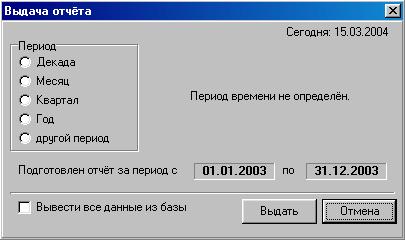

4.5.5. Отчет «Работа машинистов» служит для выдачи результатов поездной работы машинистов (приложение 1). При выборе данного пункта меню выдается запрос о задании отчетного периода времени (рис.22).
 |
Рисунок 22.
Сначала следует выбрать период (декаду, месяц, квартал, год), а затем уточнить его:
1. для декадного отчета пометить номера декад (допускается выбор любых смежных декад месяца), задать месяц и год.
2. для месячного отчета задать месяц и год.
3. для квартального отчета пометить номера кварталов (допускается выбор любых смежных кварталов года) и год.
4. для годового отчета задать год.
5. для отчета за произвольный период ввести начальную и конечную даты.
6. для выдачи информации без задания периода (по всей базе данных) поставить флажок напротив пункта «Вывести все данные из базы».
После этого в табличном виде выдается информация по колоннам следующего вида:
1. Период отчетного времени.
2. Номер колонны.
3. ФИО и табельный номер машиниста.
4. Количество поездов.
5. Количество опозданий по прибытию.
6. Пробег, тыс. км
7. Электроэнергия (расход, средний % нормы) КВтч.
8. Средний вес поезда т.
9. Ткм работа.
10. Удельный расход на 10.000 ткм.
11. % включенного УСАВПП, из них % в режиме управления.
12. Количество выключений АЛСН.
13. Количество срабатываний ЭПК, защиты, РБ.
14. ., К. светофоров (всего, нарушений).
4.5.6. Отчет «Работа секций» служит для выдачи результатов работы локомотивов (приложение 1). При выборе данного пункта меню выдается запрос о задании отчетного периода времени (рис.22).
В табличном виде выдается следующая суммарная информация по каждому локомотиву:
1. Период отчетного времени.
2. Серия локомотива.
3. Бортовой номер.
4. Общий пробег, тыс. км
5. Расход электроэнергии:
· Суммарный расход электроэнергии.
· Расход электроэнергии на тягу.
· Расход электроэнергии на отопление и вентиляцию.
· Расход электроэнергии на вспомогательные нужды.
|
