УТВЕРЖДЕН

КНГМ.00004-02 34 02-ЛУ

ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

«ОТРАСЛЕВОЙ ЦЕНТР ВНЕДРЕНИЯ НОВОЙ ТЕХНИКИ И ТЕХНОЛОГИЙ»



АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО РЕГИСТРАТОРА ПАРАМЕТРОВ ДВИЖЕНИЯ И АВТОВЕДЕНИЯ ПОЕЗДА (АРМ РПДА-П)

Версия 2.х

Руководство оператора

КНГМ.00004-02 34 02

Листов 47

2 0 0 6

Литера


АННОТАЦИЯ

Настоящее руководство оператора предназначено для изучения и использования автоматизированного рабочего места регистратора параметров движения и автоведения поезда.

В руководстве дается описание пользовательского интерфейса АРМ РПДА-П: описание стандартных функциональных кнопок, системы помощи, системы меню, отчетных форм, графического интерфейса, экспорта файлов для обеспечения электронного маршрута машиниста.

Кроме этого, в руководстве приводится описание информационного обеспечения, рассматриваются процедуры инсталляции БД и программного обеспечения АРМа.

Перечень принятых сокращений

РПДА - регистратор параметров движения и автоведения поезда

АРМ - автоматизированное рабочее место: комплекс программно-аппаратных средств для расшифровки данных РПДА.

БД - база данных: совокупность структурированных таблиц, хранящих всю необходимую для работы АРМа информацию

ЭММ – электронный маршрут машиниста

СОДЕРЖАНИЕ

Стр.

1. Назначение и условия выполнения программы

5

2. Установка, удаление и запуск программы

6

2.1. Установка программы

6

2.2. Удаление программы

11

2.3. Запуск программы

11

3. Информационное обеспечение АРМ РПДА-П

12

3.1. База данных

12

4. Порядок работы

13

4.1. Стандартные кнопки

13

4.2. Помощь в работе

13

4.3. Пункт меню "Картридж"

13

4.4. Пункт меню "Информация"

23

4.5. Пункт меню "Отчеты"

27

4.6. Пункт меню "Сервис"

31

4.7. Пункт меню "Помощь"

34

4.8. Пункт меню "Выход"

34

5. Сообщения оператору

35

Приложение 1. Пример отчетных форм.

37

Приложение 2. Пример экспортных файлов.

44

Приложение 2. Расшифровка значений токов, напряжений и давления для разных типов электровозов

46

1. Назначение и условия выполнения программы

НЕ нашли? Не то? Что вы ищете?

АРМ РПДА-П версии 2.0 предназначено для ведения базы данных и первичного анализа параметров, записанных на картридж РПДА во время движения пассажирского поезда или пригородного электропоезда.

Условия выполнения программного обеспечения заключаются в наличии следующих аппаратных и программных средств:

-  компьютер с разрешением экрана 1024х768 точек, True Color, операционной системой Windows 98/NT/2000/XP и СУБД InterBase v.6.5 или выше.

-  HDD 30 МБ + 3 ГБ для хранения данных

-  адаптер картриджа РПДА

-  принтер с процессором PII-350, 128 МБ ОЗУ, видеоадаптером 4 МБ,

Программа разработана в среде программирования Borland C++ Buider v.5.0, для хранения и обработки данных использована СУБД InterBase v.6.5 в Отраслевом центре внедрения новой техники и технологий (тел/, ж/д 2-90-93), e-mail: *****@***ru.

2. Установка, удаление и запуск программы

2.1. Установка программы

2.1.1. Установка InterBase

Прежде чем устанавливать БД АРМ РПДА версии 2.0, необходимо установить InterBase сервер и все сопутствующие утилиты.

Если установка InterBase сервера производится на NT сервере, то это должен делать только пользователь с правами администратора. В противном случае будет генерироваться внутренняя ошибка InterBase.

Для функционирования АРМа следует устанавливать InterBase 6.5 Client and Server. Перед установкой InterBase следует убедиться, что в директории C:\WINDOWS\System отсутствует файл gds32.dll. В случае наличия этого файла, его следует удалить.

Для инсталляции InterBase следует запустить с дистрибутивного CD-ROM из директории, содержащей дистрибутив InterBase 6.5, файл setup. exe. В процессе инсталляции будет необходимо ввести идентификационный номер сертификата Certificate ID и ключ сертификата Certificate Key, которые должны прилагаться к дистрибутиву InterBase 6.5. При инсталляции можно отказаться от следующих компонентов InterBase: Online documentation, Command-line tools, Example programs, Example databases, ODBC driver. Эти компоненты для функционирования АРМа не нужны.

После окончания инсталляции InterBase следует запустить приложение InterBase Server или InterBase Guardian (в случае, если он не запустился сам). Если ни одного из них нет в списке автозагрузки, то следует внести туда любой из них или осуществлять их запуск вручную перед каждым сеансом работы с АРМом.

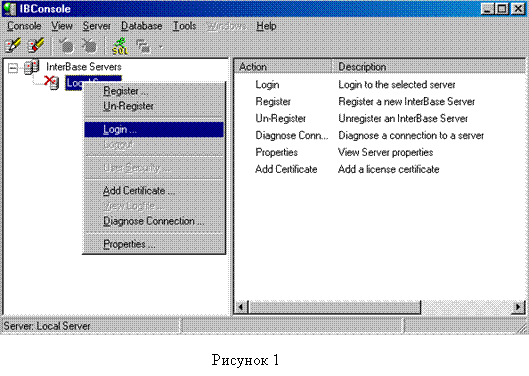

Далее необходимо произвести регистрацию пользователя. Для этого необходимо запустить утилиту IBConsole и осуществить вход ( Local Server->Login) (рис.1).


Необходимо ввести пароль masterkey и нажать кнопку OK (для зашиты БД АРМа можно переопределить системный пароль).

Для работы АРМа необходимо зарегистрировать пользователя с помощью подменю Users->Add User (рис.2а).


Рисунок 2а



После выбора данной альтернативы появится окно, в котором нужно задать следующие реквизиты пользователя: User Name – LENOM, Password и Confirm Password –123. Затем нажать кнопку "Apply".


2.1.2. Установка программного обеспечения АРМ РПДА-П версии 2.0

Установка программного обеспечения АРМ РПДА-П версии 2.0 осуществляется с дистрибутивного компакт-диска с помощью запуска программы Setup. exe. При запуске установочной программы выдается форма, показанная на рис. 4.

Следует нажать кнопку:

-


"Next", чтобы начать подготовку к установке АРМ РПДА-П версии 2.0;

-


«Cancel», чтобы отменить установку;

2.1.3. После нажатия кнопки «Nеxt» появляется форма (рис. 5), где необходимо указать каталог для программы (по умолчанию C:\Program Files\Rpda). При желании можно сменить этот каталог, нажав кнопку «Change Directory…».

Следует нажать кнопку:

-  "Back", чтобы вернуться к предыдущему шагу;

-  "Next", чтобы продолжить подготовку к установке АРМ РПДА-П версии 2.0;

-  «Cancel», чтобы отменить установку АРМ РПДА-П;


2.1.4. После нажатия кнопки «Next» появится форма (рис.6)

Следует нажать кнопку:

-  "Back", чтобы вернуться к предыдущему шагу;

-  "Install", чтобы начать установку АРМ РПДА-П версии 2.0;

«Cancel», чтобы отменить установку.


2.1.5. После успешного завершения процесса установки выдается соответствующее сообщение (рис.7).



2.1.6. Программа осуществляет привязку по пути в соответствии с базой данных АРМ подготовки данных для системы автоведения. Если АРМ подготовки данных установлена на этом же компьютере, следует указать путь к ее базе данных в настройках АРМ РПДА (пункт "Сервис"). В противном случае следует скопировать компьютер с АРМ РПДА базу данных с компьютера АРМ УСАВП (файл arm_db. gdb), а затем указать путь к ней в настройках АРМ РПДА.

2.2. Удаление программы.

Для удаления следует использовать пункт "Uninstall" в программной группе АРМ РПДА-П 2.0 или пункт "Установка и удаление программ" на панели управления Windows.

2.3. Запуск программы

Запуск программного обеспечения осуществляется одним из следующих способов:

1.  двойным щелчком мыши на соответствующую иконку, если она находится на рабочем столе Windows;

2.  используя пункт "Run" в программной группе АРМ РПДА-П 2.0.
