Рис. 6 Механизм передач СУПА 00.1120-02

№ поз.	Наименование	Обозначение	Количество
1	Подшипник 80204 ГОСТ 7242-81		4
2	Рукоятка	СУПА 00.2370	1
3	Вал	СУПА 00.645-01	1
4	Стяжка	СУПА 00.648	3
5	Крышка	СУПА 00.500	1
6	Ролик	СУПА 00.016	1
7	Кронштейн	СОУ 00.531	1
8	Боковина	СУПА 00.125	1
9	Блок	СУПА 00.1240	1
10	Блок	СУПА 00.1230	1
11	Вал	СУПА 00.646	1
12	Боковина	СУПА 00.126	1

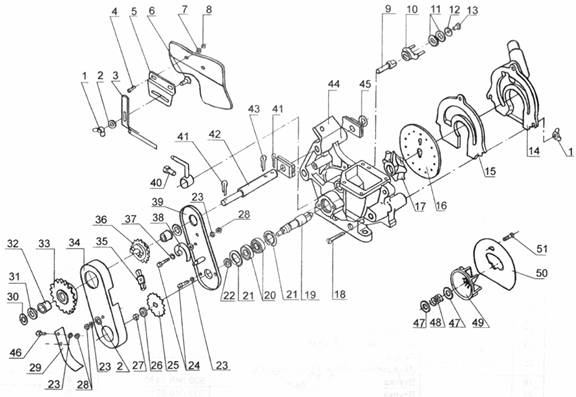

Рис. 7 Аппарат высевающий СУПК 00.1020А

№ поз.	Наименование	Обозначение	Количество
1	Гайка М8-6Н. КЧ33-8-Ф ГОСТ 3032-76		32
2	Шайба 8.01.10.019 ГОСТ 6958-76		8
3	Рычаг	509.046.1180	8
4	М6-6gх16.58.019 ГОСТ 17473-80		16
5	Циферблат	Н 126.18.418	8
6	Болт М8х25.58.019 ГОСТ 7802-81		8
7	Шайба 6 65Г 019 ГОСТ 6402-70		16
8	Гайка 6-6Н.6.019 ГОСТ 5915-70		16
9	Ось	СУПК 00.675	8
10	Вилка	Н 126.13.030	8
11	Шайба	СГЖ 433-03	16
12	Шайба	Н 126.13.418	8
13	М6-6gх10.58.019 ГОСТ 17473-80		8
14	Крышка	СУПК 00.032	8
15	Прокладка	СУПК 00.033	8
16	Диск (из Н 126.14.150)	Н 126.14.425	8
17	Ворошитель	Н 126.14.180	8
18	Винт	СУПК 00.6029	24
19	Вал	СУПК 00.6027	8
20	Подшипник 180204 ГОСТ 8882-75		16
21	Кольцо В47 ГОСТ 13943-86		16
22	Кольцо В20 ГОСТ 13942-86		8
23	Шайба 8 65Г 019		48
24	Болт М8-6gх25.58.019 ГОСТ 7796-70		48
25	Звездочка 12,7-15-18	СУПК 00.4122	8
26	Шайба	Н 126.13.605	8
27	Гайка самостопорящаяся	С 62.601	8
28	Гайка М8-6Н.6.019 ГОСТ 5915-70		24
29	Отражатель	СУПК 00.4115	8
30	Шайба	С 80.403-03	32
31	Шайба 16.01.10.019 ГОСТ 11371-78		8
32	Втулка	Н 126.13.006	16
33	Звездочка	СУПК 00.2160	8
34	Крышка	СУПК 00.4062	8
35	Цепь	С 20.100-05	8
36	Звездочка	СУПК 00.2710	8
37	Шайба 8х1,4.01.10.019 ГОСТ 11371-78		16
38	Натяжник	СУПК 00.2800	8
39	Дно	СУПК 00.2190	8
40	М8-6g25.33Н.019		8
41	Шплинт 5х28.019 ГОСТ 397-79		16
42	Ось	СУПК 00.6023	8
43	Шплинт 5х63.019 ГОСТ 397-79		8
44	Корпус	СУПК 00.031	8
45	Шайба 20.01.10.019 ГОСТ 11371-78		8
46	Болт М8-6gх20.58.019 ГОСТ 7796-70		16
47	Шайба	Н 126.13.416-01	16
48	Пружина	Н 126.13.615	8
49	Катушка	Н 126.16.001	8
50	Диск	Н 126.16.401	8
51	Болт М6-6gх35.58.019 ГОСТ 7798-70		8

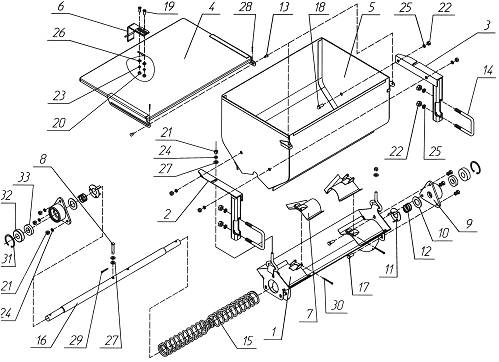

Рис. 8 Аппарат туковысевающий 509.046.2240

№ поз.	Наименование	Обозначение	Количество
1	Дно	509.046.2120	1
2	Кронштейн	509.046.2150	1
3	Кронштейн	509.046.2150-01	1
4	Крышка	509.046.2220	1
5	Бункер	509.046.2230	1
6	Замок	509.046.2280	1
7	Клапан	509.046.2730	2
8	Штырь	C 3.601-01	1
9	Корпус	509.046.108	2
10	Шайба	509.046.4119	2
11	Шайба	509.046.4186	2
12	Пружина	509.046.6038	2
13	Штырь	509.046.6046	2
14	Скоба 2М10-6gx53х54/20.56.Ц9хр		2
15	Шнек	509.046.6084	1
16	Вал	509.046.6136	1
17	Болт М8-6gx20.58.019 ГОСТ 7796-70		6
18	Болт М10-6gx20.58.019 ГОСТ 7796-70		4
19	Винт М6-6gx16.58.019 ГОСТ 17475-80		2
20	Гайка М6-6Н.6.019 ГОСТ 5915-70		2
21	Гайка М8-6Н.6.019 ГОСТ 5915-70		8
22	Гайка М10-6Н.6.019 ГОСТ 5915-70		4
23	Шайба 6 65Г 019 ГОСТ 6402-70		2
24	Шайба 8 65Г 019 ГОСТ 6402-70		8
25	Шайба 10 65Г 019 ГОСТ 6402-70		4
26	Шайба С6.01.10.019 ГОСТ 11371-78		2
27	Шайба С 8.01.10.019 ГОСТ 11371-78		4
28	Шплинт 2х16.019 ГОСТ 397-70		2
29	Шплинт 4х22.019 ГОСТ 397-70		1
30	Шплинт 4х40.019 ГОСТ 397-70		2
31	Кольцо В47 ГОСТ 13943-86		2
32	Подшипник 180204 ГОСТ 8882-75		2
33	Манжета 1.1-20х40-3 ГОСТ 8752-79		2

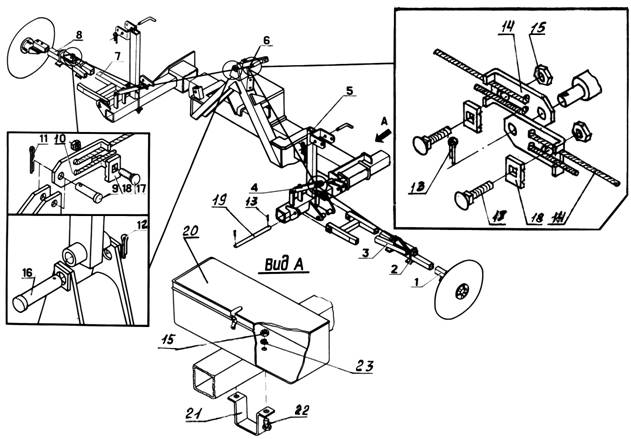

Рис. 9 Маркер СУПК 00.2370

№ поз.	Наименование	Обозначение	Количество
1	Удлинитель	СУПА 00.207-02	1
2	Планка	С 84.701-08	2
3	Штанга	СУПА 00.2080-05	1
4	Рычаг	ССГ 00.670-01	2
5	Кронштейн	СУПК 00.2000-01	2
6	Рычаг	СУПК 00.2860	1
7	Штанга	СУПА 00.2080-04	1
8	Удлинитель	СУПА 00.2070	1
9	Штырь	С 32.601-13	2
10	Канат	509.046.3390	2
11	Шплинт 3,2х18.019 ГОСТ 397-79		2
12	Шплинт 5х28.019 ГОСТ 397-79		5
13	Шплинт 5х36.019 ГОСТ 397-79		4
14	Канат	509.046.3400	2
15	Гайка М10-6Н.6.019 ГОСТ 5915-70		6
16	Штырь	С 4.605-07	1
17	Болт М10х35.58.019 ГОСТ7802-81		4
18	Планка	ССГ 00.533-01	4
19	Ось 2-20h11х300БСм5Гпс ГОСТ 9650-8		2
20	Ящик инструментальный	СПУ 06А	1
21	Кронштейн	СУПА 00.589	1
22	Болт М10-6gх20.58.019 ГОСТ 7796-70		2
23	Шайба 10 65Г 019 ГОСТ 6402-70		2
