Краткая техническая характеристика (стр. 4 )

Рис. 15 Сница и опора транспортного устройства

№ поз.	Наименование	Обозначение	количество
1	Болт М16-8gx140.66.019 ГОСТ 7795-70		1
2	Шайба	СМЕ 28.405	1
3	Замок	СМЕ 28.020	1
4	Шайба	СМЕ 27.401	1
5	Пружина	КЭН 02.603	1
6	Шайба 16х5.02.019 ГОСТ 11371-78		1
7	Гайка М16.7Н.6.019 ГОСТ 5915-70		2
8	Кронштейн	СМЕ 28.010	1
9	Шплинт пружинный	С 54.602-02	3
10	Штырь	ССГ 00.682	2
11	Опора	СУПА 05.050	1
12	Штырь	СМЕ 20.602	1

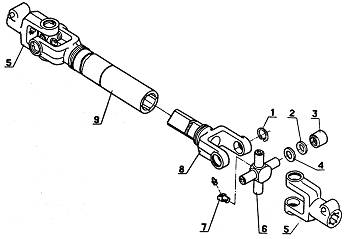

Рис.16 Вал карданный

№ поз.	Наименование	Обозначение	Количество
1	Кольцо пружинное	Н051.02.632	8
2	Кольцо уплотнителя	Н051.02.001	8
3	Подшипник игольчатый 704902 К4УС 17		8
4	Корпус уплотнителя	Н051.02.401	8
5	Вилка с фиксатором	Н051.02.870	2
6	Крестовина	Н051.02.606	2
7	Масленка 2.3.45.В.1		2
8	Вилка с валом	10.016.2210-00.04	1
9	Вилка с трубой	10.016.2310-00.04	1

Рис. 17 Кожух защитный

№ поз.	Наименование	Обозначение	Количество
1	Воронка	10.016.2401	2
2	Подшипник	10.016.2404	2
3	Цепь	Н081.10.016.2410	2
4	Корпус	10.016.2402	1
5	Труба наружная	10.016.2405-00.04	1
6	Труба внутренняя	10.016.2406-00.04	1
7	Корпус	10.016.2403	1

Рис. 18 Тягомер. Воздуховод

№ поз.	Наименование	Обозначение	Количество
1	Кронштейн	СУПА 00.4102	1
2	Шайба 8 65Г 019 ГОСТ 6402-70		2
3	Гайка М8-6Н.6.019 ГОСТ 5915-70		2
4	ГСП Тягомер мембранный показывающий Тм МП-100-1000х2,5 ТУ 25-02-1730-74		1
5	Труба 2-3С 6,3х20 ГОСТ 5496-78		0,7м
6	Гайка	Н 055.059	4
7	Скоба	Н 055.045-06	4
8	Болт М6-6gx30.58.019 ГОСТ 7798-70		4
9	Воздуховод	СУПК 00.074	2
10	Лента	Н 055.049-08	4
11	Петля	Н 055.057-02	4
12	Штуцер	СУПА 00.666	1
13	Гайка М5-6Н.6.019 ГОСТ 5927-70		4
14	М5-6gx16.58.019 ГОСТ 17473-80		4
15	Болт М8-6gx16.58.019 ГОСТ 7796-7		2

Рис. 19 Устройство для вычесывания мелких сорняков СУПА 10.000

№ поз.	Наименование	Обозначение	Количество
1	Тяга	СУПА 10.010	8
2	Крышка	СУПА 10.401	8
3	Планка	СУПА 10.501	16
4	Зуб	СУПА 10.601	48
5	Пружина	552.07.003	16
6	Болт М8-6gх25.58.019 ГОСТ 7796-70		48
7	Гайка М8-6Н.6.019 ГОСТ 5915-70		48
8	Шайба 8 65Г 019 ГОСТ 6402-70		48

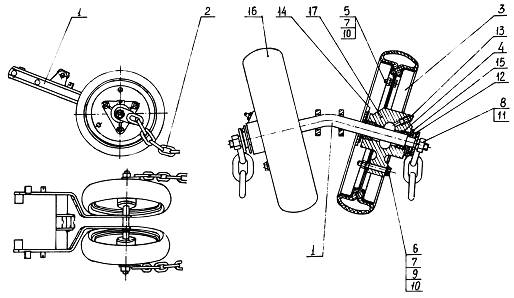

Рис. 20 Каток прикатывающий 509.046.220

№ поз.	Наименование	Обозначение	Количество
1	Поводок	СУПА 00.260 ОЭ	8
2	Шлейф	СУПА 00.261 ОЭ	8
3	Диск	СУПК 00.4028	32
4	Втулка	45-6800054	32
5	Болт М8-6gх16.58.019 ГОСТ 7796-70		48
6	Болт М8-6gх50.58.019 ГОСТ 7796-70		48
7	Гайка М8-6Н.6.019 ГОСТ 5915-70		96
8	Гайка М12-6Н.6.019 ГОСТ 5915-70		16
9	Шайба С8.01.10.019 ГОСТ 11371-78		48
10	Шайба 8 65Г 019 ГОСТ 6402-70		96
11	Шайба 12 65Г 019 ГОСТ 6402-70		16
12	Шплинт 4х32.019 ГОСТ 397-79		16
13	Масленка 1,2.Ц6хр ГОСТ 19853-74		16
14	Шайба	Н 109.03.402	16
15	Шайба	Н 109.09.201	16
16	Обод	Н 109.19.003	16
17	Ступица	509.046.206-01	16

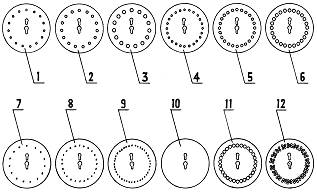

Рис. 21 Комплект дисков высевающих

№ поз.	Наименование	Обозначение	Количество
1	Н126.14.425	Диск d=3; 14отв	8
2	Н126.14.425-01	Диск d=4; 14отв	8
3	Н126.14.425-02	Диск d=5,5; 14отв	8
4	Н126.14.425-03	Диск d=3; 22отв	8
5	Н126.14.425-04	Диск d=4; 22отв	8
6	Н126.14.425-05	Диск d=5,5; 22отв	8
7	Н126.14.425-06	Диск d=2; 14отв	8
8	Н126.14.425-07	Диск d=2; 22отв	8
9	Н126.14.425-08	Диск d=2; 50отв	8
10	Н126.14.425-09	Диск d=3; без отв.	8
11	Н126.14.425-10	Диск d=6; 34отв	8
12	Н126.14.426	Диск d=4; 90отв	8

Рис. 22 Бункер 509.046.1170

№ поз.	Наименование	Обозначение	Количество
1	Бункер	509.046.2020	8
2	Болт М6-6gх14.58.019 ГОСТ 7796-70		8
3	Болт М8-6gх20.58.019 ГОСТ 7796-70		8
4	Болт М8-6gх25.58.019 ГОСТ 7796-70		32
5	Гайка М6-6Н.6.019 ГОСТ 5915-70		16
6	Гайка М8-6Н.6.019 ГОСТ 5915-70		40
7	Шайба 6 65Г 019 ГОСТ 6402-70		16
8	Шайба 8 65Г 019 ГОСТ 6402-70		40
9	Шайба С6.01.10.019 ГОСТ 11371-78		8
10	Шайба С8.01.10.019 ГОСТ 6458-78		32
11	Планка	Н 126.11.409	8
12	Крышка	509.046.487	8
13	Пружина	509.046.659	8
14	Ручка	Н 126.17.030	8
15	Прокладка	СУПК 00.4006	8

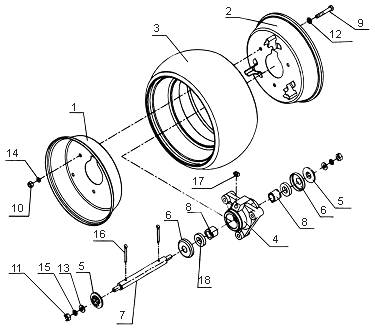

Рис. 23 Колесо 509.046.210

№ поз.	Наименование	Обозначение	Количество, шт.
на сборочн. единицу	на изделие
1	Диск	Н 041.09.010-02	1	8
2	Диск	Н 041.09.401-01	1	8
3	Шина атмосферного давления 300х150 ТУ 38-10451-81		1	8
4	Ступица	509.046.206	1	8
5	Шайба	Н 041.09.201	2	16
6	Колпачок	Н 041.09.405	2	16
7	Ось	509.046.632	1	8
8	Втулка	Н 041.19.001	2	16
9	Болт М8g-6х50.58.019 ГОСТ 7796-70		6	48
10	Гайка М8-6Н.6.019 ГОСТ 5915-70		6	48
11	Гайка М10-6Н.6.019 ГОСТ 5915-70		2	16
12	Шайба С8х1,4.01.10.019 ГОСТ 11371-78		6	48
13	Шайба С10.01.10.019 ГОСТ 11371-78		2	16
14	Шайба 8 65Г 019 ГОСТ 6402-70		6	48
15	Шайба 10 65Г 019 ГОСТ 6402-70		2	16
16	Шплинт 4х32.019 ГОСТ 397-79		2	16
17	Масленка 1.2. Ц6хр ГОСТ 19853-74		1	8
18	Манжета 1.2-18х35-1 ГОСТ 8752-79/ОСТ 38.05146-78		2	16

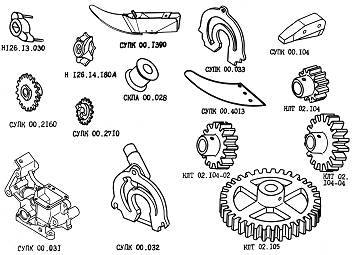

Рис. 24 Детали для заказа
