КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1. Каталог деталей и сборочных единиц содержит иллюстрации и подрисуночные спецификации сборочных единиц сеялки универсальной пунктирной пневматической СУПН-8А

2.1 Рабочая ширина захвата, м

5,6

2.2 Ширина междурядий, см

70

2.3 Габаритные размеры сеялки в рабочем положении (без учета вылета маркеров), мм:

длина

1930 ± 12

ширина

6300 ± 50

высота

1470 ± 12

2.4 Дорожный просвет, мм, не менее

300

2.5 Габаритные размеры сеялки в транспортном положении, мм:

длина

7200 ± 50

ширина

2040 ± 20

высота

3040 ± 20

2.6 Вес, кг

1320 ± 40

Сеялка СУПН-8А

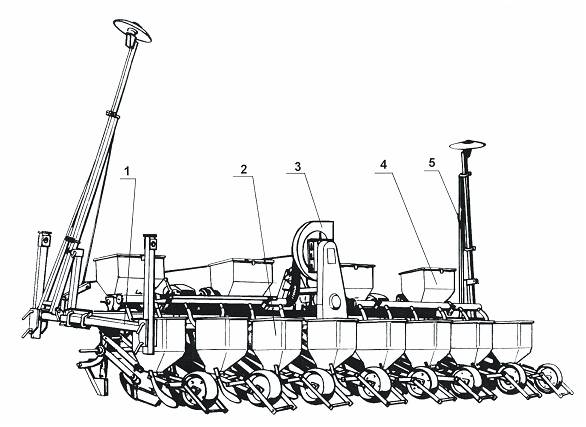

Рис. 1 Сеялка СУПН-8А

№ поз.

Наименование

Обозначение

Количество

1

Рама

СУПК 00.2310-02

1

2
Секция
СУПА 00.2420

8

3
Вентилятор

509.046.530

1

4
Аппарат туковысевающий
509.046.2240

4

5

Маркер

СУПК 00.2370

1

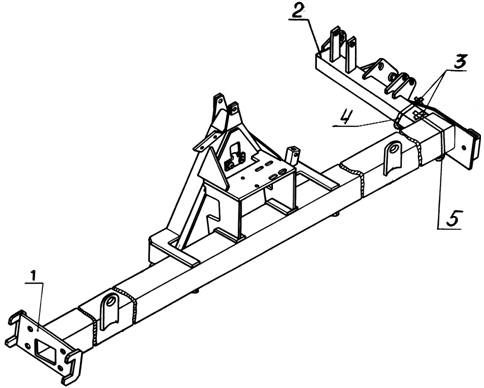

Рис. 2 Рама СУПК 00.2310-02

№ поз.

Наименование

Обозначение

Количество

1

Брус

СУПК 00.2290-02

1

2
Кронштейн

СУПК 00.2330

1

3
Гайка М16-6Н.6.019 ГОСТ 5915-70

4
Скобы ОСТ 23.2.10-81

4

2М16х98х120/35.56.Ц9хр

1

5
2М16х158х175/35.56.Ц9хр

1

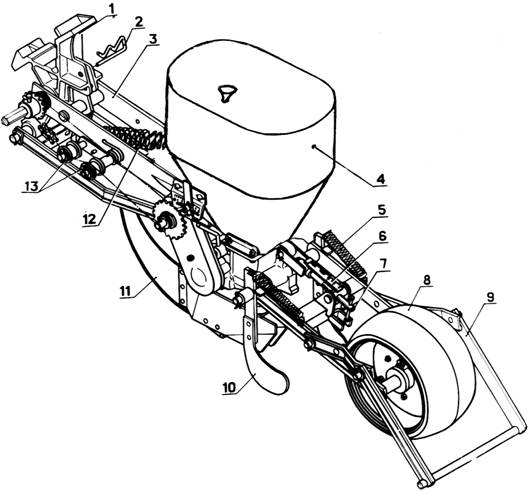

Рис. 3 Секция СУПА 00.2420

№ поз.

Наименование

Обозначение

Количество

1

Кронштейн

СУПК 00.2510

1

2
Шплинт пружинный

С 54.602-03

1

3

Поводок

СУПК 00.2380

1

4
Бункер

509.046.1170

1

Бункер
509.046.1170-2

1

5
Пружина

552.7.005

2

6

Шкала

СУПК 00.4011

1

7

Винт

СУПК 00.1520

1

8

Колесо

509.046.210

1

9

Шлейф

СУПА 00.1430

1

10

Загортач

СУПК 00.1090-01

1

Загортач

СУПК 00.1090

1

11

Сошник

СУПК 00.1390

1

12

Пружина
СКПА 00.699

1

13

Ролик

СКПА 00.028

2

НЕ нашли? Не то? Что вы ищете?

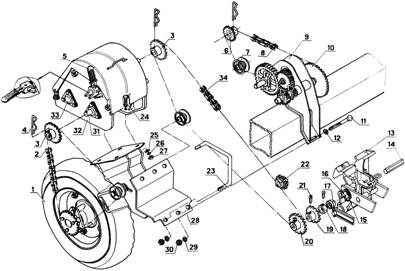

Рис. 4 Колесо с механизмом передач СУПА 00.2580

№ поз.

Наименование

Обозначение

Количество

1

Колесо с шиной ОСТ 23.2.33-80

Н 130.02.000

1

2
Цепь

С 20.30-18

1

3
Звездочка

ССГ 00.2210-02

2

4

Шплинт пружинный
С 54.602-02

3

5
Рукоятка

СУПА 00.2370

1

6

Звездочка

ССГ 00.2210-08

1

7

Ролик

СУПА 00.016-01

3

8

Цепь

С 20.30-13

1

9

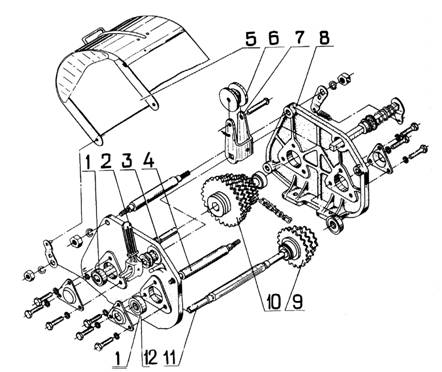

Механизм передачи

СУПК 00.330

1

10

Звездочка

ССГ 00.2210-04

1

11

Болт М16-6gx120.88.019 ГОСТ 7796-70

2

12

Шайба 16.01.10.019 ГОСТ 11371-78

2

13

Кронштейн

СУПК 00.2510

1

14

15

Кольцо В40 ГОСТ 13943-86

2

16

Втулка

СУПК 00.822

1

17

Втулка

СУПК 00.011

1

18

Кольцо

СУПК 00.817

1

19

Звездочка

СУПК 00.610-03

1

20

Звездочка

СУПК 00.610-04

1

21

Винт

С 17.601-01

3

22

Звездочка

СУПК 00.520

1

23

Скоба 3М16х215х165/40.56.Ц9хр

2

24

Болт М12-6gx40.66.019 ГОСТ 7796-70

4

25

Шайба 12 65Г 019 ГОСТ 11371-78

4

26

Шайба 12 65Г 019 ГОСТ 6402-70

4

27

Гайка М12-6Н.6.019 ГОСТ 5915-70

4

28

Кронштейн

СУПА 00.2570

1

Кронштейн

СУПА 00.2570-01

1

29

Шайба 16 65Г 019 ГОСТ 6402-70

2

30

Гайка М16-6H.6.019 ГОСТ 5915-70

2

31

Вал

СУПА 00.646

1

32

Механизм передач

СУПА 00.1120

1

33

Вал

СУПА 00.645

1

34

Цепь

С 20.30-09

1

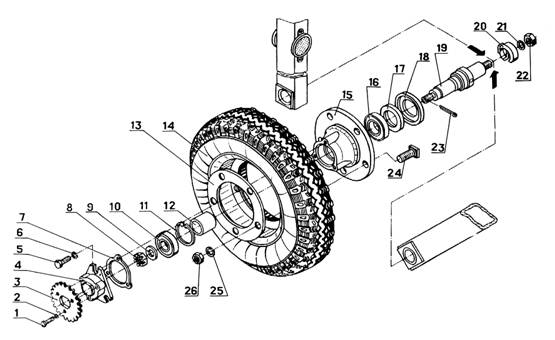

Рис. 5 Колесо опорно-приводное

№ поз.

Наименование

Обозначение

Количество

1

Болт М 10-6gx25.58.019 ГОСТ 7796-70

3

2

Шайба 10 65Г 019 ГОСТ 6402-70

3

3

Звездочка
ССГ 00.4022

1

4
Фланец

ССГ 00.122

1

5

Болт М 12-6gx30.66.019 ГОСТ 7796-70

3

6

Шайба 12 65Г 019 ГОСТ 6402-70

3

7
Прокладка

Н130.02.001

1

8

Гайка М 20.6.019 ГОСТ 5918-73

1

9

Шайба

Н130.02.406

1

10

Подшипник 207 ГОСТ 8338-75

1

11

Кольцо 1Б72 ГОСТ 13941-68

1

12

Втулка

Н130.02.802

1

13

Фланец

Н130.02.405

1

14

Колесо (диск и обод в сборе)

36-3101010-А2

1

15

Ступица

Н130.02.201

1

16

Подшипник 208 ГОСТ 8338-75

1

17

Манжета 1.1-55х80-3 ГОСТ 8752-79

1

18

Колпачок

Н 130.02.400

1

19

Ось

СМЕ 05.110

1

20

Шайба

КЛТ 00.201

1

210

Шайба 20 65Г 019 ГОСТ 6402-70

1

22

Гайка М 20-6Н.6.019 ГОСТ 5915-70

1

23

Шплинт 4х40.019 ГОСТ 397-79

1

24

Болт

Н 130.02.603

5

25

Шайба 18 65Г 019 ГОСТ 6402-70

5

26

Гайка М 18х1,5.6Н.8.019 ГОСТ 5915-70

5
