Краткая техническая характеристика (стр. 3 )

Рис. 10 Диск маркера СШЕ 04.120

№ поз.	Наименование	Обозначение	Количество
1	Масленка 1.2.Ц6хр		1
2	Болт М10-6gx45.66.019		3
3	Шайба 10 65Г 019 ГОСТ 6402-70		3
4	Крышка	Н 109.02.102	1
5	Диск 3-2-400х3-90-1 ГОСТ 198-75	Н 154.00.419-04	1
6	Прокладка	Н 109.03.001-01	1
7	Гайка М 20-6Н.6.019		1
8	20.01.10.019		1
9	Втулка	Н 109.02.802	1
10	Подшипник 205 ГОСТ 8338-75		2
11	Втулка	Н 109.02.801	1
12	Корпус	Н 109.02.101	1
13	Манжета 2.2-30х52-1
14	Колпачок	Н 109.01.403-01	1
15	Ось	СШЕ 04.130	1
16	Шплинт 4х40.019 ГОСТ 397-79		1

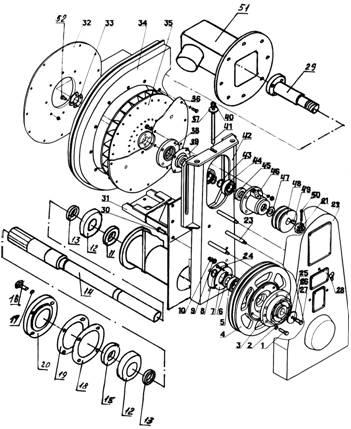

Рис. 11 Вентилятор 509.046.530

№ поз.	Наименование	Обозначение	Количество
1	Болт М10-6gx35.58.019 ГОСТ 7796-70		6
2	Шайба 10 65Г 019 ГОСТ 6402-70		6
3	Муфта 2-30 ОСТ 23.2.101-83	Н 021.09.000	1
4	Шкив	СУПА 00.098	1
5	Подшипник 206 ГОСТ 8338-75		2
6	Шайба	С 80.407-05	2
7	Шайба	СКПА 00.4116	2
8	Кольцо А30 ГОСТ 13942-86		1
9	Гайка М12.6Н.6.019 ГОСТ 5915-70		4
10	Шайба 12 65Г 019 ГОСТ 6402-70		4
11	Манжета 2.2-30х52-1 ГОСТ 8752-79		1
12	Подшипник 36207 ГОСТ 831-75		2
13	Кольцо А35 ГОСТ 13942-86		2
14	Вал	СДМ 00.612	1
15	Манжета 1.2-40х62-1 ГОСТ 8752-79		1
16	Болт М8-6gx20.58.019 ГОСТ 7796-70		4
17	Шайба 8 65Г 019 ГОСТ 6502-70		4
18	Прокладка	СДМ 00.021	2
19	Прокладка	СДМ 00.443	4
20	Крышка	СДМ 00.201	1
21	Гайка М24х2-6Н.6.019 ГОСТ 5915-70		1
22	Щиток	СУПА 00.1530	1
23	Штырь	СУПА 00.601	3
24	М6-6gx16.58.019 ГОСТ 17475-80		8
25	Шайба	С 80.402-08	1
26	Шайба 10 65Г 019 ГОСТ 6402-70		1
27	Болт М10-6gx20.58.019 ГОС2Т 7796-70		1
28	Гайка М8-6Н.6.К4-33-8-Ф ГОС1Т 3032-76		3
29	Вал1	СУПА 00.604	1
30	Болт1 М12-6gx30.66.019 ГОСТ 7796-70		4
31	Кронштейн	СДМ 00.400	1
32	Боковина	СУПК 00.415	1
33	Чека	СУПА 00.425	2
34	Кожух	509.046.540	1
35	Ротор	СДМ 00.370	1
36	Боковина	СУПК 00.160	1
37	Шайба С12х2.01.10.019 ГОСТ 11371-78		1
38	Крышка	СУПА 00.204	1
39	Прокладка	СУПА 00.002	1
40	Гайка М12-6Н.6.019 ГОСТ 5915-70		2
41	Шпилька	СУПА 00.672	1
42	Кронштейн	СДМ 00.410	1
43	Кольцо А30 ГОСТ 13942-86		2
44	Подшипник 36 206 ГОСТ 831-75		2
45	Манжета 2.2-30х52-1 ГОСТ 8732-79		2
46	Корпус	СУПА 00.202	1
47	Шайба	С 80.410-02	1
48	Шкив	СУПА 00.115	1
49	Шпонка 8х7х32 ГОСТ 23360-78		1
50	Шплинт 5х50.019 ГОСТ 397-79		1
51	Раструб	509.046.520	1
52	Болт М8-6gx16.58.019 ГОСТ 7796-70		4

Рис. 12 Вал приемный СУПК 00.2770

№ поз.	Наименование	Обозначение	Количество
1	Вал карданный	10.016.2000-02	1
2	Кронштейн	СДМ 00.400	1
3	Шкив	СУПК 00.108	1
4	Ремень В(Б)-800Ш ГОСТ 1284.1-80		2
5	Скоба 5М20х175х175/40.56.Ц9хр		1
6	Натяжник	СУПК 00.3240	1
7	Шкив	СУПК 00.109	1

Рис. 13 Сошник туковый СУПК 00.2890

№ поз	Наименование	Обозначение	Количество
1	Штырь	СУПК 00.6049А	1
2	Шплинт пружинный	С 54.602-01	1
3	Тукопровод	Н 042.13.000	1
4	Болт М 8х20.58.019 ГОСТ 7802-81		2
5	Гайка М 8-6Н.6.019 ГОСТ 5915-70		2
6	Шайба 8 65Г 019 ГОСТ 6402-70		2
7	Шайба С 8.01.10.019 ГОСТ 11371-78		2
8	Сошник туковый	СУПК 00.2890	1

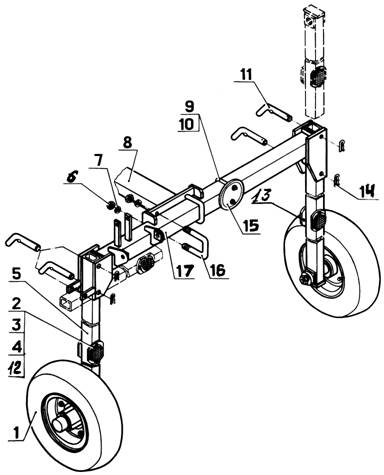

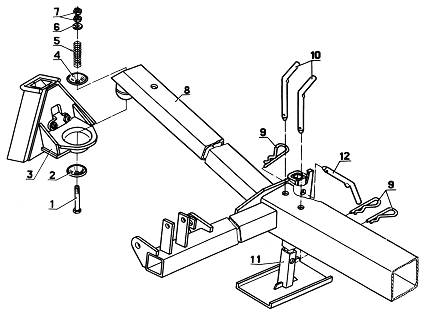

Рис. 14 Устройство транспортное СУПК 00.2270

№ поз.	Наименование	Обозначение	Количество
1	Шина 5.00-1 ГОСТ 7463-80		2
2	Световозвращатель ФП-310-0 ТУ 37.003.079-80		2
3	Гайка М6-6Н.6.019 ГОСТ 5915-70		10
4	Шайба 6 65Г 019 ГОСТ 6402-70		8
5	Стойка	СУПА 05.020	2
6	Гайка М20-6Н.6.019 ГОСТ 5915-70		4
7	Шайба 20 65Г 019 ГОСТ 6402-70		4
8	Рама	СУПК 00.2310-02	1
9	Шайба 6х1.2.01.10.019 ГОСТ 11371-78		2
10	Скоба	КРН 6211	1
11	Штырь	СМЕ 20.602	4
12	Шпилька М6-6gx110.58.019 ГОСТ 22042-76		4
13	Световозвращатель ФП-315-0 ТУ 37.003.079-80		2
14	Шплинт пружинный	С 54.602-02	4
15	Щиток ограничения скорости	СЗГ 00.4231-01	1
16	Скоба 2М20х162х200/40.56.Ц9хр ОСТ 23.2.10-81		2
17	Брус	СУПК 00.2260	1
