Организация машиностроительного производства (стр. 5 )

4.12.2.Расчет суммы капвложений по строительно-монтажным работам.

Таблица 17

Наименование площади	Площадь, кв. м.	Стоимость 1 кв. м. руб.	Сумма, т. р.	Примечание
1.Производственная площадь	2268	19350	43885,8	Табл.6 ист.3.
2.Хозяйственно-бытовые площади	884	23500	20774,0
ИТОГО:			64654,8

Общая сумма капиталовложений составляет 62994,0+64659,8=127653,8 т. р.

Для того, чтобы окупить эту сумму капиталовложений в срок не более 5 лет, необходимо иметь ежегодную чистую прибыль не менее =25531 (чистая прибыль за вычетом из балансовой прибыли всех налогов и платежей в бюджет и внебюджетные фонды).

При полной себестоимости заданной программы выпуска в 174853,9 т. р. уровень рентабельности должен составить =14,6%

4.13.Расчет длительности производственного цикла

При различ­ных видах движения деталей в технологическом процессе (последова­тельном, параллельно - последовательном и параллельном).

4.13.1. Определяем потребное количество станков для изготовления вала по операциям.

Таблица 18

Показатели	Резка заготовки	Токарная черновая	Токарная чистовая	Шлифовальная	Фрезерная	Сверление	Нарезание резьбы	ИТОГО:
1.Трудоемкость, ч/час	0,2	0,48	0,35	0,25	0,1	0,27	0,15	1,8
2.Годовой выпуск, шт	25000	25000	25000	25000	25000	25000	25000	25000
3.Трудоемкость годовой программы ч/час.	5000	12000	8750	6250	2500	6750	3750	4500
4.Годовой эффективный фонд времени работы оборудования, час	3880	3880	3880	3880	3880	3880	3880	3880

Таблица 18 окончание

Показатели	Резка заготовки	Токарная черновая	Токарная чистовая	Шлифовальная	Фрезерная	Сверление	Нарезание резьбы	ИТОГО:
5.Расчетное количество станков, ед.	1,3	3,1	2,3	1,6	0,6	1,7	1	11,6
6.Принятое количество станков, ед.	2	4	3	2	1	2	1	15
7.Продолжительность операции на одном станке, ч/чел	0,1	0,12	0,12	0,12	0,1	0,14	0,15	0,85

Примечание: данные для расчета приняты по п. п.4,2; 4,3 расчета и п.3.2.2 задания (стр.10-14).

4.13.2. Определяем длительность технологического цик­ла

при последовательном виде движения вала по формуле:

T'п=n, (3)

где:

n - размер всей партии, шт

tщк - время обработки детали, ч/ч;

с-количество станков по операциям, ед

m - количество операций.

Зная сменный выпуск (50 шт.), время на обработку детали и количество станков по операциям (см. расчет 4.13.1), определяем длительность технологического цикла:

Т'п=50(++++++)=

=50(0,1+0,12+0,12+0,12+0,14+0,15)=

=50∙(0,1+0,12+0,12+0,12+0,1+0,14+0,15)=50∙0,85=42,5 часа

4.13.3. Определяем длительность технологического цикла

при параллельно - последовательном виде движения вала

по формуле:

(4)

Т'ПП=n

где р - размер передаточной партии (5шт)

Т'ПП = 50 • 0,85 - (50 - 5)∙ (О,1 + 0,12 + 0,12 + 0,1 + 0,1 + 0,14) =

= 42,5 - 45 • 0,68 = 42,5 - 30,60 = 11,9 часа

4.13.4 Определяем длительность технологического цикла при параллельном виде движения вала по формуле:

(размер, передаточной партии 5 шт.)

(5)

4.14. Разрабатываем графики движения вала в технологическом процессе при различных видах:

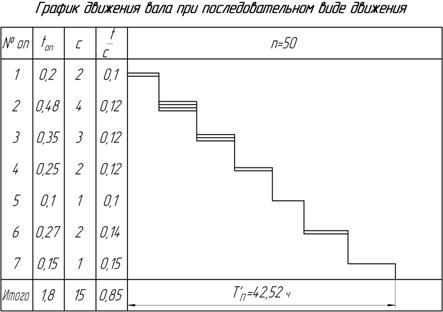

4.14.1. При последовательном виде движения n=50 шт.

Рисунок 1

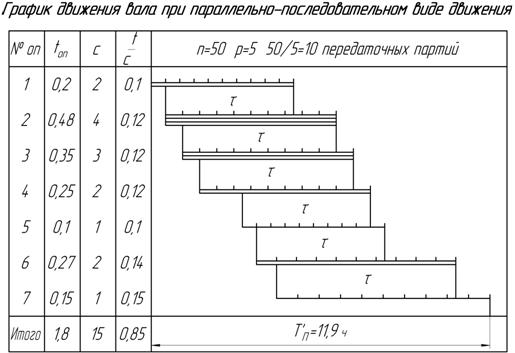

4.14.2. При параллельно - последовательном виде движения,

р=5 шт. ==10 перед. партий τ=время параллельной работы.

Рисунок 2

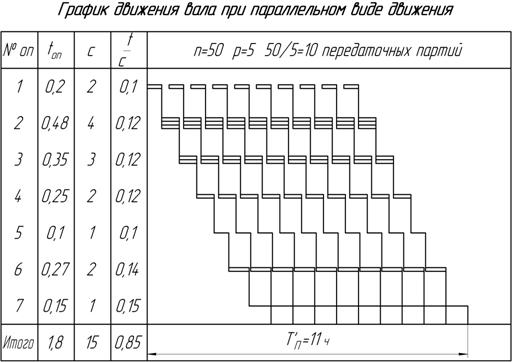

4.14.3 При параллельном виде движения

P=5шт,==10 передат. партий

Рисунок 3

Таблица 19

4.15. Расстановка производственных рабочих по сменам.

Операция	Число станков, ед.	Число производственных рабочих, чел.	В том числе по сменам
1	2
1.Резка заготовки	4	7	4	3
2.Токарная черновая	20	42	21	21
3.Токарная чистовая	16	34	17	17
4.Шлифовальная	12	24	12	12
5.Фрезерная	2	4	2	2
6.Сверление	11	23	12	11
7.Нарезание резьбы	5	11	6	5
ИТОГО:	70	145	74	71

Коэффициент сменности производственных рабочих равен Kсм==1.96

Таблица 20

4.16. Расстановка вспомогательных рабочих

Категория вспомогательных рабочих	Общая списочная численность, чел.	В % к итогу, %	Из них	Разряд работ	Часовая тарифная ставка
1 смена	2 смена
1.Наладчики	3	3,9	2	1	5	30,8
2.Транспортировщики	24	31,6	12	12	2	26,5
3.Ремонтники	20	26,3	10	10	4	29,3
4.Инструментальщики	11	14,5	6	5	3	27,85
5.Контролеры	8	10,5	4	4	3	27,85
6.Электрики, электромех-ки	5	6,6	3	2	3	27,85
7.Прочие вспом-ные рабочие	5	6,6	3	2	3	27,85
ИТОГО:	76	100	40	36

Примечание: структура вспомог. рабочих определена по ист.1., стр.89.

Коэффициент сменности равен=1,95

Таблица 21

4.17. Расстановка ИТР, служащих, МОП

Категории, должности ИТР и служащих	Всего списочный состав, чел	Из них
		1 смена	2 смена
1. ИТР - всего	22	17	5
в т. ч.:
- начальник цеха	1	1
- заместитель начальника цеха	1	1
- старший мастер	2	1	1
- мастера производственных участков	6	3	3
- механик	1	1	-
- энергетик	1	1	-
- контрольный мастер	1	1	1
- диспетчеры	3	2
- технологи	3	3	-
- нормировщики	2	2	-
- экономист	1	1	-
2. Служащие - всего	7	4	3
- кладовщики ИРК	2	1	1
- кладовщики материального склада	2	1	1
- табельщики	1	1
- распределители работ	2	1	1
3. Младший обслуживающий персонал	4	2	2
(уборщики, гардеробщики, мойщики)
ИТОГО:	33	23	10

Коэффициент сменности равен =1,43

Общий коэффициент сменности равен ==1,85

4.18. Основные показатели работы поточной линии

1.  Программа запуска Nзап=N 1,03=50*1,03=51,50≈52шт.

2.  Такт равен r=Fэф/Nзап= 8*60 / 52=9,23мин/шт

3.  Ритм при р=5сут R=p r=5*9,23=46,15 мин

4.  При шаге конвейера lo=2м скорость конвейера будет равной V=lo/r=2/9,23=0,22 м/мин

Длина конвейера будет равна, м Lо=lo* (t/r)=2* (108/9,23)=23,4≈24м.

Библиографический список:

1.  Экономика и организация производства в дипломных проектах: учеб пособ. / . - 4-е изд. - М., 1986. - 285с.

2.  Экономика предприятия: учебник/ . - М.6 ИНФРА - М, 2007. - 180с.

3.  , и др. Проектирование машиностроительного производства: учебник / , . - Москва: «Дрофа», 2006г.- 379с.

4.  Экономика машиностроительного производства в диплом­ных проектах: учеб. пособ./ . - Самара, 2004. - 54с.

5.  , Проектирование механосборочных цехов: учебник/ , . - Москва: «Машиностроение», 1990г. - 351с.

6.  Организация производства на предприятиях: учеб. по­соб./ . - М.: «Финансы и статистика», 2006. - 192с.

7.  Практика по организации, планированию и управлению производством: учеб. пособ./ . - М.: «Финансы и статистика», 2006. - 320с., ISBN 5-8597-120-4.

8.  , Организация, планирование и управление производством. ред. проф., : учеб. пособ./ ., . - Москва: «Финансы и статистика», 2006г. - 576с., ISBN 5-279-02691-3.

9.  В. Технико-экономический анализ производства: учебник/ . - М.: ЮНИТИ, 2000. - 137с.

10. , Организация и планирование машиностроительного производства: учебник / , . - Москва: Высшая школа математики, 2003г. - 470с., ISBN 5-06-004229-4.

11. Практикум по организации и планированию машиностроительного производства: учеб. пособ./ . - Москва: Высшая школа математики, 2004г. - 431с., ISBN 5-06-004486-6.

12. Экономика предприятия: учебник/ . - Москва, 2004г.- 462с., ISBN 5-94798-292-7.

13. Анализ и диагностика финансово-хозяйственной деятельности предприятия / . - Москва, 2005г.- 352с., ISBN 5-94798-449-0.

14.  Организация производства: учебник/ , Москва: ИНФРА –М, 2001. - 261с.

15.  Экономика, организация и планирование производства: учеб. пособ./ . - Изд. центр «МарТ», 2002. - 544с., ISBN 5-241-00014-3.

16.  Организация производства технического обслуживания и ремонта машин: учеб. пособ./ . - Москва: «Академия», 2006.- 400с., ISBN 5-7695-2792-7.

17.  Практикум по экономике организации (предприятия): учеб. пособ./ и др. - М.: «Финансы и статистика», 2006. - 480с. ISBN 5-279-03027-9.

18.  Экономика предприятия - тесты, задачи, ситуации: учеб. пособ. / и др. - М.: ЮНИТИ, 2001. - 176с.

19.  Экономический анализ деятельности предприятия: учебник / и др. - Москва: ИНФРА-М, 2004. - 296с., ISBN 5-16-001620-1.

20.  Экономика предприятия: тесты, задачи, ситуации: учеб. пособ. / ред. , . - 5-е изд. стереотипн - Москва: «Юнити-Дана», 2009г. - 335с., ISBN 978-5-238-01557-6.
