Автоматические тормоза подвижного состава железных дорог (стр. 3 )

Если известна величина коэффициента трения, то сила трения определяется из равенства Т= φк, а тормозная сила Вт одиночного колеса (без учета влияния инерции вращающихся масс) численно равна силе трения, то есть В =Т.

Величины коэффициентов трения определяют опытным путем на специальных стендах или посредством торможения составов из нескольких одинаковых вагонов. Этот сцеп разгоняется локомотивом-толкачом до максимальной скорости, после чего толкач отстает, а поезд тормозится с определенной силой нажатия колодок. Следующий такой опыт проводят с другой силой нажатия колодок и т. д. По записям, полученным на специальной скоростемерной ленте, рассчитывают тормозные силы в интервалах скоростей по 10 или 5 км/ч.

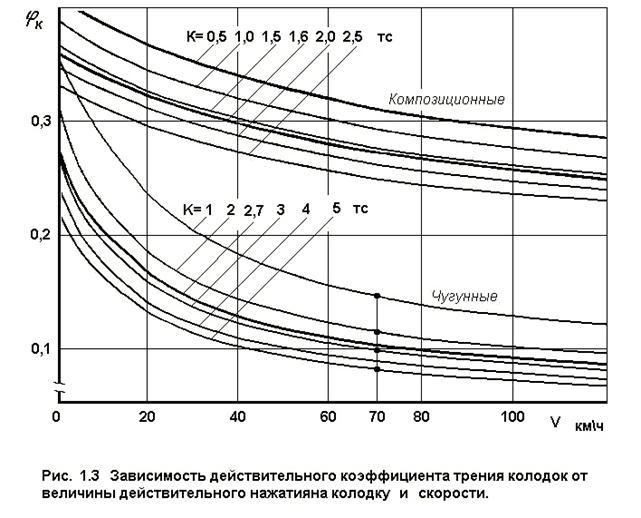

На основании опытов составляют графики зависимости коэффициентов трения (рис. 1.3) от скорости движения для различных сил нажатия колодок.

Затем по полученным результатам выводят эмпирическую (опытную) формулу. Эти формулы утверждены МПС для дальнейшего использования при всех практических расчетах. Например, формула (1.1) применяется для расчета действительных коэффициентов трения композиционных колодок, а формула (1.2) - для чугунных.

φк	= 0.44	V + 150	*	К + 20			( 1.1 )
2V + 150	4К + 20

φк	= 0.6	V + 100	*	16К + 100			( 1.2 )
5V + 100	80К + 100

Основными факторами, влияющими на величину коэффициентов трения, являются скорость движения, удельная сила нажатия колодки на колесо и материал колодки. Из графика (рис 1.3) и приведенных выше формул видно, что с уменьшением скорости коэффициент трения увеличивается. Машинистам это хорошо известно практически: по мере уменьшения скорости ощущается усиление тормозного эффекта (замедление поезда), особенно при чугунных колодках. С увеличением силы нажатия К коэффициент трения снижается, но это не значит, что с ростом К сила трения Т уменьшается - она увеличивается, но не пропорционально К.

Поясним на примере. При скорости V=70 км/ч и нажатии К = 1 тс коэффициент трения чугунной колодки φк = 0.146. Значит, сила трения колодки Т= φкК = 0.146 тс. При увеличении силы нажатия в два раза. т. е. К=2 тс. при той же скорости 70 км/ч коэффициент трения оказывается меньше: φк =0.115. Сила же трения составит Т= 0.230 тс., т. е. увеличилась, но не в два раза, а только в 1,57 раз. При увеличении силы нажатия в пять раз (К=5тс) коэффициент трения при той же скорости V=70 км/ч оказывается всего φк = 0.09. а сила трения Т = 0.450 тс., т. е. увеличивается, но всего в 3 раза.

Из сравнения графиков коэффициентов трения чугунных и композиционных колодок видно, что у последних значения φк выше, а сами графики более пологие, т. е. интенсивность снижения коэффициента трения при увеличении скорости значительно меньше.

1.6. Коэффициент сцепления.

Качение колеса по рельсу без проскальзывания происходит за счет силы сцепления Вс , действующей со стороны рельса на колесо в точке их контакта.

Вс

=

q

*

φк

( 1.3 )

где: q - осевая нагрузка;

φк - коэффициент сцепления между колесом и рельсом.

Сцепление колес с рельсами представляет сложный процесс, при котором происходит преодоление механического зацепления микронеровностей поверхностей колеса и рельса и их молекулярного притяжения.

Коэффициент сцепления зависит в основном от осевой нагрузки. состояния поверхностей колеса и рельса, скорости движения, площади контакта, типа тягового привода и может изменяться в широких пределах (0.04 - 0.30). Наиболее неблагоприятное сцепление имеет место при моросящем дожде, образовании на рельсах инея или при загрязнении рельсов перевозимыми нефтепродуктами, смазкой, торфяной пылью. Простым и эффективным способом повышения коэффициента сцепления является подача песка под колесные пары.

1.7. Условие безъюзового торможения.

Явление, когда колесо прекращает свое вращение и начинает скользить по рельсу при продолжающемся движении поезда, называется заклиниванием или юзом.

Как правило, заклинивание колесной пары не происходит мгновенно. Предварительно колесная пара начинает проскальзывать, скорость ее становится меньше поступательной скорости подвижного состава. Это приводит к увеличению тормозной силы Вт за счет повышения коэффициента трения φк . В точке к контакта колеса с рельсом кинетическая энергия превращается в тепловую, что может привести к сдвигу' металла на поверхности катания колеса при проскальзывании (образование навара) или образованию овальной площадки (ползуна) при скольжении. Поэтому максимальная величина тормозной силы ограничивается условиями сцепления колес с рельсами. Следовательно, во избежание юза максимальное тормозное нажатие принимают таким, чтобы тормозная сила не превышала силу сцепления колеса с рельсом. Для этого должно выполняться правило:

Втmax

≤

Вс

или

φк * К

=

Ψк * q

,

( 1.4)

где:

φк - коэффициент трения;

К - сила нажатия колодок на ось;

Ψк - коэффициент сцепления колеса с рельсом;

q - осевая нагрузка.

В этом случае максимальное нажатие колодок на ось равно:

Кmax	=	Ψк	*	q			( 1.5)
φк

Отношение φк / Ψк = δ называют коэффициентом нажатия тормозной колодки. При заданной осевой нагрузке допустимые значения коэффициента нажатия будут зависеть от значении Ψк и φк, которые в свою очередь зависят от скорости движения и материала колодок. При расчетах значения 6 для локомотивов принимают в пределах 0.5-0.6.

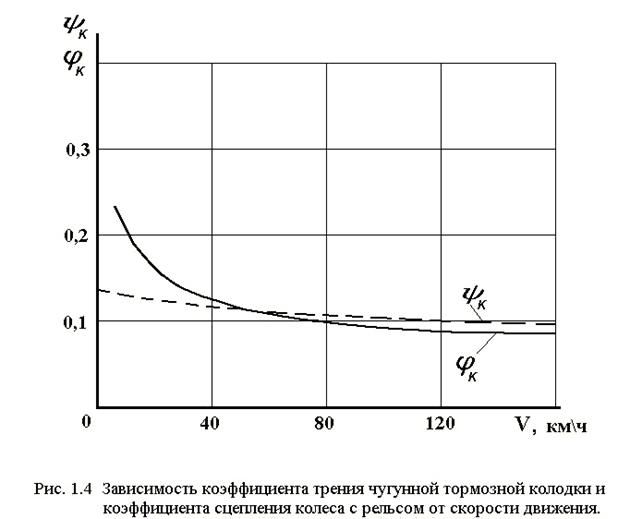

На рис. 1.4 показана зависимость коэффициентов трения чугунной тормозной колодки и сцепления колеса с рельсом при различных скоростях движения.

Из приведенных графиков видно, что при снижении скорости в процессе торможения значения φк становятся больше Ψк., следовательно, вероятность заклинивания колесных пар выше при низких скоростях движения; при высоких скоростях значения Ψк больше φк, и значит, опасность юза практически исключается, а силу нажатия колодки на колесо можно увеличить для реализации большей тормозной силы.

1.8. Способы регулирования величины тормозной силы.

Важной характеристикой тормоза является его способность максимально использовать коэффициент сцепления колес с рельсами. Неполное использование сцепления имеет место в процессе наполнения тормозных цилиндров, то есть когда тормозная сила еще не достигла максимальной величины. Поэтому при допустимых условиях по величинам продольных динамических усилий в поезде и заклиниванию колесных пар стремятся к минимальному времени наполнения тормозных цилиндров.

Коэффициент сцепления уменьшается с ростом скорости движения, что вызывает необходимость изменения тормозной силы (в первую очередь для подвижного состава, оборудованного чугунными тормозными колодками). Для грузовых тормозов большое значение в использовании сцепления имеет соответствие между величиной тормозной силы и весом вагона, поскольку сила сцепления зависит от нагрузки от колесной пары на рельс. Поэтому с целью исключения заклинивания колесных пар применяется весовое и скоростное регулирование величины тормозной силы.

Весовое регулирование. Соответствие между величиной тормозной силы и весом вагона в тормозах грузового типа достигается ручным переключением режимов торможения или применением на грузовых вагонах авторежимов, которые автоматически регулируют тормозное нажатие в зависимости от загрузки вагона. Воздухораспределитель грузового типа имеет три режима торможения: порожний, средний и груженный. Переключение режимов выполняется вручную в зависимости от загрузки вагона, приходящейся на ось.

Каждому режиму торможения соответствует определенное давление в тормозном цилиндре. (Табл. 5.1).

Автоматический регулятор режимов торможения (авторежим) позволяет избежать ошибки при установке требуемого режима торможения.
