При выполнении ступени торможения 0,6 – 0,7 кгс/см2 в ТЦ локомотива появляется скачковое давление не менее 0,5 кгс/см2. Давлением из канала ТЦ правая диафрагма 5 сигнализатора, преодолев усилие пружины, переместит стержень-толкатель 7 вниз и контакты ДТД правого микропереключателя размыкаются. Катушка реле Р1 теряет питание, сигнальная лампа «Обрыв ТМ» гаснет, электрическая цепь управления тягой восстанавливается.

При выполнении регулировочных торможений в пути следования сигнальная лампа загорается кратковременно и гаснет, что свидетельствует об исправной работе датчика.

Однако, если обрыв ТМ произошел вблизи локомотива, то его воздухораспределитель может наполнить ТЦ до давления 1,0 – 1,2 кгс/см2. При этом также происходит кратковременное загорание и погасание сигнальной лампы, но электрическая цепь управления режимом тяги будет отключена, то есть в данном случае будет отсутствовать световая сигнализация нарушения целостности ТМ.

4.10. Электроблокировочный клапан усл.№ Э-104Б (КЭ-44).

Электроблокировочные клапаны устанавливаются на локомотивах, оборудованных электрическим тормозом, и предназначены для предотвращения одновременного действия электрического и пневматического тормоза.

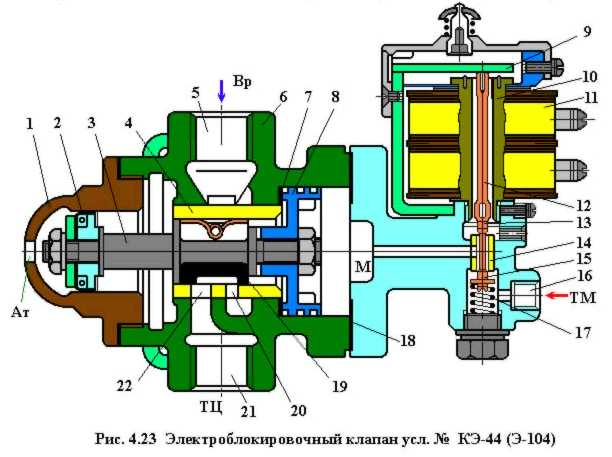

Электроблокировочный клапан КЭ-44 (Рис. 4.23) состоит из электрической и пневматической частей. Электрическая часть представляет собой электропневматический вентиль, который состоит из катушки 11 с сердечником 10 и якорем 9. На штоке 12, помещенном внутрь сердечника, расположены два клапана - атмосферный (выпускной) 13 и впускной 15 который нагружен пружиной 17. В корте электрической части запрессована втулка 14 с двумя седлами для клапанов. В нижней части электропневматического вентиля имеется канал 16 для сообщения с ТМ. Электрическая и пневматическая части соединены между собой через прокладку 18.

Пневматическая часть состоит из крышки 1 и корпуса 6. Внутри пневматической части расположены два поршня 2 и 8, жестко закрепленные на стержне 3. Площадь поршня 8 примерно в два раза больше площади поршня 2.

Поршень 3 в крайних положениях уплотнен прокладками 7 и 18. Между двумя буртами стержня 3 помещен золотник 19 с выемкой. Запрессованная в корпус 6 золотниковая втулка 4 имеет отверстие 22 диаметром 9 мм для сообщения воздухораспределителя с каналом 21 ТЦ и отверстие 20 диаметром 6 мм для сообщения ТЦ с атмосферой. Электроблокировочный клапан имеет также канал 5 для сообщения с воздухораспределителем или с краном вспомогательного тормоза. Атмосферное отверстие в крышке 1 исключает создание противодавления при перемещении поршневой системы в крайнее левое положение.

При пневматическом торможении катушка 11 электропневматического вентиля обесточена. При этом пружина 17, перемещая шток 12 вверх, прижимает впускной клапан 15 к нижнему седлу втулки 14 (закрывает клапан 15), а атмосферный клапан 13 открывается и сообщает полость «М» с атмосферой.

Сжатый воздух от воздухораспределителя по каналу 5 поступает в полость между поршнями 2 и 8, перемещая их вместе с золотником 19 в крайнее правое положение (в сторону большого диска). При этом золотник разобщает ТЦ от атмосферы и открывает проход воздуха из межпоршневой полости в канал 21 и далее в ТЦ (или в управляющую камеру реле давления). По этим же каналам происходит отпуск тормоза.

При электрическом торможении на катушку 11 подается напряжение, и якорь 9 притягивается к сердечнику 10, перемещая вниз шток 12. При этом атмосферный клапан 13 прижимается к верхнему седлу втулки 14 (закрывается), а впускной клапан 15 открывается, пропуская воздух из ТМ в полость «М». Под действием сжатого воздуха из полости «М» поршневая система вместе с золотником 19 перемещается в крайнее левое положение. В этом положении золотник через отверстия 22 и 20 сообщает канал 21 тормозных цилиндров с атмосферой, одновременно разобщая полость между поршнями 2 и 8 от канала 21.

Если перед подачей напряжения на катушку электроблокировочного клапана было выполнено пневматическое торможение и поршни 2 и 8 находились в раннем правом положении, то при включении электрического тормоза поршни с золотником за счет разности площадей переместятся в крайнее левое положение. Это произойдет даже в случае максимального давления в межпоршневой полости со стороны воздухораспределителя (3,8 – 4,0 кгс/см2) и минимального давления (2,5 – 2,7 кгс/см2) в камере «М». Таким образом, при электрическом торможении и давлении в ТМ более 2,5 – 2,7 кгс/см2 работа пневматического тормоза на локомотиве исключена. При падении давления в ТМ по каким-то причинам ниже 2,5 – 2,7 кгс/см2 (например, при выполнении экстренного торможения при включенном электрическом тормозе) поршни 2 и 8 переместятся в крайнее правое положение и воздух из канала 5 от воздухораспределителя поступит в ТЦ.

4.11. Электроблокировочный клапан КПЭ-99.

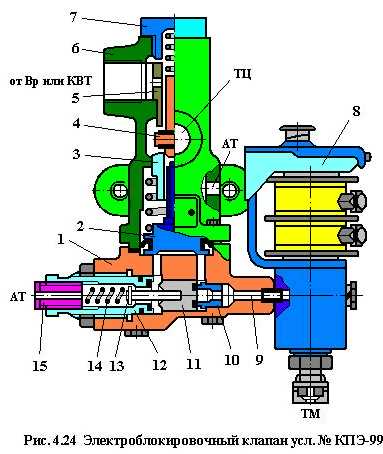

Электроблокировочный клапан КПЭ-99 (Рис.4.24) состоит из пневматической и электрической частей.

Электрическая часть представляет собой электропневматический вентиль 8, аналогичный по конструкции и способу действия вентилю электроблокировочного клапана КЭ-44.

Пневматическая часть состоит из корпуса 6 и крышки 1. В корпусе расположены нагруженный пружиной и уплотненный резиновой манжетой поршень 2 и нагруженный пружиной переключательный клапан 4 с верхним 5 и нижним 3 седлами. Корпус имеет отводы к воздухораспределителю (или к крану вспомогательного локомотивного тормоза), к тормозному цилиндру (ТЦ) и атмосферный выход Ат1.

В крышке расположены переключательный клапан 11 с седлом 10, нагруженный пружиной 14 толкатель 13, и ввернутый в обойму 12 регулировочный винт 15 (втулка) с осевым атмосферным каналом Ат2.

К электропневматическому вентилю подходит воздух из тормозной магистрали (ТМ). В зависимости от того, находится ли вентиль 8 под напряжением или нет, канал 9 может сообщаться либо с ТМ (через впускной клапан вентиля), либо с атмосферой (через атмосферный клапан вентиля).

Полость «Т» между седлами 3 и 5 сообщается с ТЦ, а полость над поршнем 2-с атмосферой через атмосферный выход Ат1 корпуса электроблокировочного клапана.

При неработающем электрическом тормозе напряжение на катушку электропневматического вентиля 8 не подается. При этом канал 9 через атмосферный клапан электропневматического вентиля сообщается с атмосферой. Нижний переключательный клапан 11 прижат пружиной 14 (через толкатель 13) к своему седлу 10 - находится в крайнем правом положении. Полость под поршнем 2 сообщена с атмосферой Ат2 через обойму 12 и осевой канал регулировочного винта 15. Переключательный клапан 4 своей пружиной прижат к нижнему седлу, перекрывая сообщение полости между седлами 3 и 5 с атмосферным выходом Ат1.

При пневматическом торможении воздух от воздухораспределителя, воздействуя на переключательный клапан 4, перебрасывает его на нижнее седло 3 и через отверстия в верхнем седле 5 переключательного клапана поступает в полость «Т» между седлами 3 и 5 и далее в ТЦ.

При включении электрического тормоза электропневматический вентиль 8 получает питание и пропускает сжатый воздух из ТМ по каналу 9 к переключательному клапану 11, который, преодолевая усилие пружины 14 толкателя 13, перемещается влево до упора в уплотнение обоймы 11. Следствием этого является разобщение полости под поршнем 2 от атмосферы Ат2 и сообщение этой полости с каналом 9, по которому воздух из ТМ поступает под поршень 2. Под действием давления ТМ поршень перемещается вверх, прижимая переключательный клапан 4 к верхнему седлу. Тем самым перекрывается проход воздуха от воздухораспределителя к ТЦ и обеспечивается сообщение ТЦ с атмосферой через отверстие в нижнем седле переключательного клапана 4 и атмосферный выход Ат1 в корпусе электроблокировочного клапана.

При экстренном торможении, выполняемом при работающем электрическом тормозе, или при отказе электрического тормоза и снятии напряжения с катушки электропневматического вентиля 8 сжатый воздух из канала 9 выходит в атмосферу через атмосферный клапан вентиля.
