Автоматические тормоза подвижного состава железных дорог (стр. 60 )

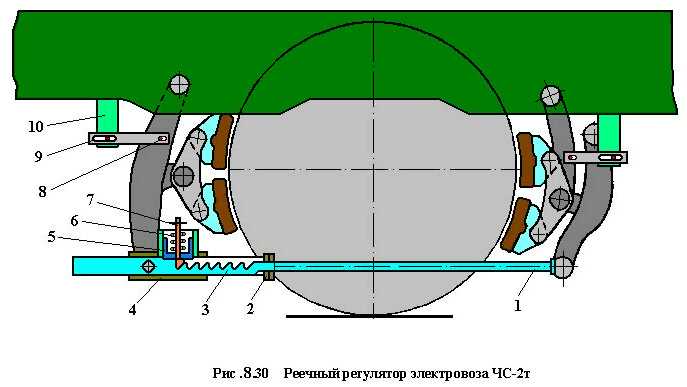

Реечный регулятор. На электровозах ЧС2 на каждой трехосной тележке установлено шесть реечных регуляторов рычажной передачи одностороннего действия (компенсаторы износа тормозных колодок). Регулятор (рис. 8.30) имеет корпус 4, который соединен с тормозным рычагом. Внутри корпуса находится зубчатая рейка 3, являющаяся продолжением тормозной тяги 1, защелка 5 и выключатель 7. Защелка прижимается к рейке 3 пружиной 6. Полость корпуса регулятора защищена от грязи и пыли уплотнением 2. В комплект регулирующего устройства входят также корректирующие планки 9, которые одним концом установлены на кронштейнах 10, а другим - с овальным отверстием, свободно насажены на валик 8. Такая установка планок обеспечивает зазор 7 мм между валиком и поверхностью овального отверстия в планке при отпущенном тормозе.

При нормальном ходе поршня тормозного цилиндра (около 80 мм) благодаря наличию овальных отверстий в корректирующих планках 9 при отпущенном состоянии тормоза обеспечивается нормальный отход колодок от поверхности катания колес.

В процессе эксплуатации электровоза тормозные колодки изнашиваются, что приводит к увеличению выхода штока тормозного цилиндра. При ходе поршня тормозного цилиндра 118 - 120 мм во время отпуска под действием сил в тормозной тяге зубчатая рейка 3 передвигается в корпусе 4 регулятора и поднимает защёлку 5, которая перемещается по рейке и западает в очередной вырез на один зуб, при этом вследствие уменьшения длины тяги 1 выход штока сокращается до 80 мм. Для увеличения длины тормозной тяги при смене колодок необходимо вручную при помощи выключателя 7 поднять защелку 5 и выдвинуть тягу 1 из корпуса 4.

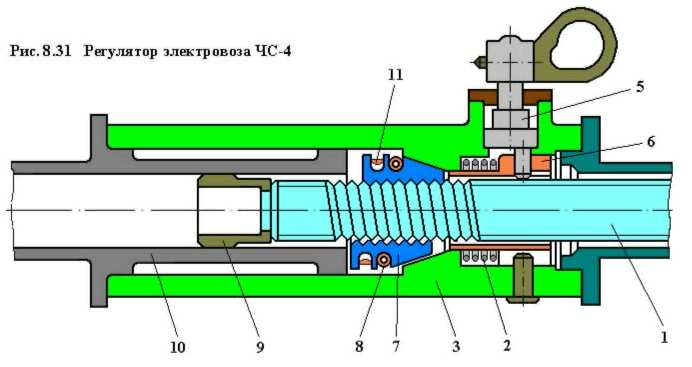

Авторегулятор на электровозах ЧС4 (рис. 8.31) состоит из корпуса 3, в который входит конец тяги 1 с резьбой и направляющей втулкой 9. На резьбу навернута гайка 7 из четырех сегментных частей, стянутых браслетной пружиной 8 и кольцом 11.

При торможении гайка 7 упирается в конус корпуса 3 и плотно обхватывает резьбовую часть тяги 1. Усилие, действующее на тягу, передается на корте 3. При износе тормозных колодок тяга 1 перемещается внутрь корпуса 3, гайка 7 упирается в стакан 10 и сегменты гайки 7 расходятся, образуется зазор, через который свободно проходит резьбовая часть тяги 1 ( как показано на рисунке внизу).

Для замены тормозных колодок надо повернуть рукоятку валика 5, шип валика переместит втулку 6, сжимая пружину 2, и гайка 7 выйдет из зацепления с резьбой тяги 1.

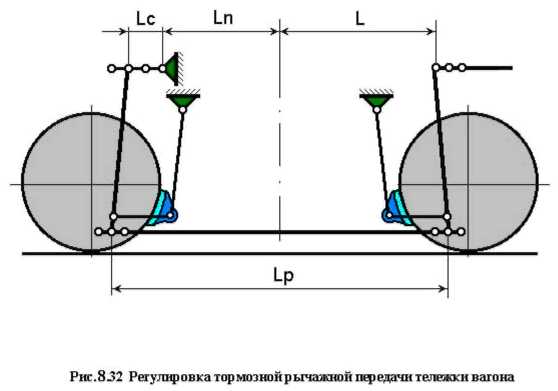

Ручная регулировка рычажной передачи вагона. Чтобы обеспечить постоянный запас винта регулятора при замене старых колодок на новые, следует устанавливать постоянную величину размера L (рис. 8.32.) замыкающего звена рычажной передачи тележки. Расстояние L - это расстояние между центром верхнего отверстия внутреннего вертикального рычага и центром подпятника. Оно увеличивается вследствие износа колодок и уменьшения диаметра колес. Автоматический регулятор стягивает рычажную передачу по мере износа тормозных колодок, а увеличение размера L вследствие уменьшения диаметра колес компенсируют изменением длины серьги Lс и распорки тяги Lр. Регулировка носит не плавный характер, а ступенчатый:

Ø  перестановкой валика в серьге на одно деление изменяет размера L на 50 мм;

Ø  перестановка валика в распорной тяге на одно деление изменяет размера L на 200 мм;

Ø  перестановка валика в серьге на два деления и в тяге на одно деление в обратную сторону изменяет размер L на 100 мм.

Чтобы исключить ручную регулировку до полного износа тормозных колодок в эксплуатации, рычажную передачу тележки регулируют при каждой подкатке колесной пары, если запас винта авторегулятора при новых тормозных колодках окажется меньше 525 мм.

После замены старых тормозных колодок на новые рычажную передачу стягивают, вращая корпус авторегулятора усл.№ 000Б по часовой стрелке до прижатия колодок к колесам и появления проскальзывания в корпусе авторегулятора. Затем необходимо вращать корпус в обратном направлении на 2 - 3 оборота. Это позволит получить зазор 5-8 мм между колодкой и колесом.

В соответствии с требованиями техники безопасности приступать к работам по ремонту и регулировке тормозных рычажных передач подвижного состава можно только после ограждения вагона или локомотива и убедившись в том, что он не будет тронут с места.

Запрещается производить ремонт тормозных рычажных передач, замену тормозных колодок, валиков, регулировку выхода штока тормозного цилиндра при включенном воздухораспределителе и наличии воздуха в камерах и запасном резервуаре. Воздухораспределитель должен быть выключен, весь воздух из камер и запасного резервуара выпущен, а горизонтальный рычаг (или тяга) отделен от штока тормозного цилиндра.

Запрещается проверять совпадение отверстий в тягах и рычагах на ощупь, ставить валики головкой вниз, ставить нестандартные и неразведенные шплинты без шайб. Ремонт рычажной передачи, в том числе замену колодок, и другие ремонтные работы под кузовом локомотива разрешается производить только под наблюдением машиниста.

ГЛАВА 9. АВТОМАТИЧЕСКАЯ ЛОКОМОТИВНАЯ СИГНАЛИЗАЦИЯ, АВТОСТОПЫ И СКОРОСТЕМЕРЫ

Автоматическая локомотивная сигнализация (АЛС) представляет собой комплекс устройств, автоматически повторяющих в кабине машиниста показания путевых светофоров, к которым приближается поезд, независимо от профиля пути и погодных условий.

По способу осуществления связи между движущимся локомотивом и неподвижными путевыми сигналами устройства АЛС подразделяются на непрерывного действия (АЛСН) и точечного действия (АЛСТ). При действии АЛСН показания путевых светофоров передаются на локомотив непрерывно, в течение всего времени следования по перегонам и станциям. АЛС точечного действия используется на участках с полуавтоблокировкой, при этом путевые сигналы передаются на локомотив только в определенных местах (точках) пути перед путевыми светофорами. В обеих системах АЛС для передачи сигналов с пути на локомотив используется рельсовая цепь, а сама передача сигналов осуществляется индуктивным способом.

На большинстве участков Российских железных дорог используется АЛС непрерывного действия, которая дополняется устройствами автостопа, устройствами проверки бдительности машиниста и контроля скорости.

Автостопами называются устройства, контролирующие реакцию машиниста на показания путевых светофоров, к которым приближается поезд, и при необходимости (при непринятии мер машинистом) осуществляющие автоматическое приведение в действие тормозов. Таким образом, основная функция автостопов - предупреждение проезда светофора с запрещающим показанием и остановка поезда, если имело место превышение допускаемой скорости движения.

9.1. Структура АЛСН и общий принцип работы.

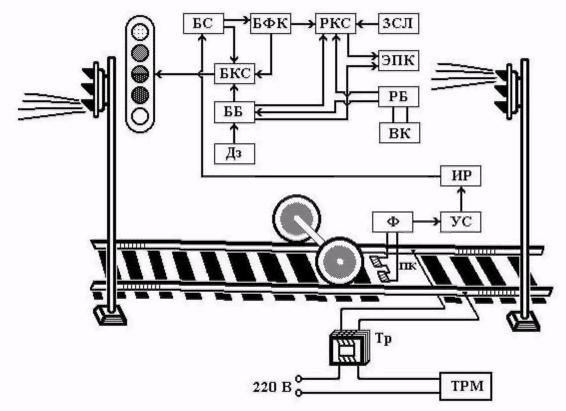

Рис. 9.1. Структурная схема АЛСН.

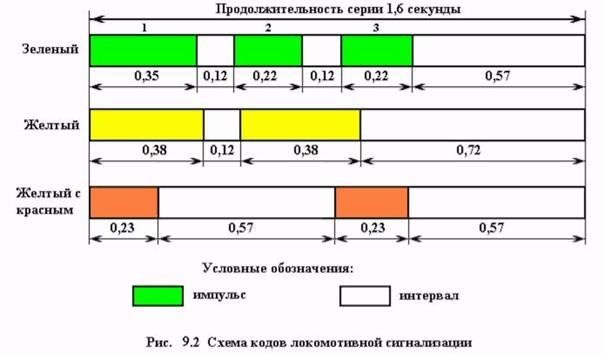

Все устройства, входящие в состав АЛСН, можно разделить на путевые (передающие) и локомотивные (принимающие). Путевые устройства находятся в релейном шкафу, расположенным около путевого светофора. В состав путевых устройств (Рис. 9.1.) входят кодовый путевой трансмиттер (ТРМ) и трансформатор (Тр). Трансмиттер служит для преобразования сигнального показания путевого светофора в соответствующую комбинацию число-импульсного кода, то есть трансмиттер периодически посылает в рельсовую цепь электрический сигнал переменного тока (код) с определенным числом импульсов и продолжительностью паузы между импульсами и сериями импульсов. Зеленому огню путевого светофора соответствует кодовая серия, содержащая три импульса с длинным интервалом, который отделяет его от трех импульсов следующей комбинации (Рис. 9.2.); желтому огню соответствует серия из двух импульсов; красному огню (на локомотивном светофоре горит желтый с красным огонь) - один импульс.

Частота кодового тока на участках с автономной тягой или с электротягой постоянного тока составляет 50 Гц, а на участках с электротягой переменного тока - 25 Гц или 75 Гц.

В состав локомотивных устройств АЛС (рис. 9.1.) входят приемные катушки (ПК), фильтр (Ф), локомотивный усилитель (УС) с импульсным реле (ИР), дешифратор (Д), электропневматический клапан автостопа (ЭПК), локомотивный светофор (ЛС), локомотивный скоростемер (ЗСЛ), рукоятка (кнопка) бдительности (РБ), кнопка (ВК) для зажигания на локомотивном светофоре белого огня вместо красного, а также тумблер (переключатель) ДЗ для изменения интервала времени периодической проверки бдительности машиниста.

Путевыми устройствами АЛС кодовый ток по одной из рельсовых нитей посыпается навстречу локомотиву, замыкается через его первую колесную пару и по второй рельсовой нити возвращается к источнику питания. Протекание в рельсах импульсов переменного тока сопровождается образованием вокруг рельсов переменного магнитного поля, в котором перемещаются приемные катушки локомотива, подвешенные перед первой колесной парой с каждой стороны по две. Высота установки приемных катушек над уровнем головки рельса составляет 100 - 180 мм. Силовые линии магнитного поля, пересекая витки ПК, наводят в них переменную э. д.с., величина которой зависит от величины кодового тока в рельсах и высоты установки катушек. Так, при высоте ПК над уровнем головки рельса 150 мм и кодовом токе в рельсах 10 А величина э. д.с. составляет приблизительно 0,65 – 0,75 В. Для суммирования э. д.с. обеих катушек они включаются последовательно. Минимальный кодовый ток, который может восприниматься приемными катушками, для разных видов тяги и рода тока составляет от 1,2 А до 2,0 А.
