Автоматические тормоза подвижного состава железных дорог (стр. 61 )

Наведенная в ПК э. д.с. через фильтр (Ф), поступает в локомотивный усилитель (УС). Фильтр настраивается на частоту кодового тока и не пропускает в усилитель токи других частот, а усилитель усиливает кодовый сигнал до величины напряжения, используемого в цепях управления локомотива. В усилителе происходит также преобразование кодовых импульсов переменного тока в импульсы постоянного тока. Включенное на выходе усилителя импульсное реле (ИР) является повторителем кода, посылая его в дешифратор (Д) как зашифрованное показание сигнала.

Дешифратор содержит ряд реле, которые объединены в несколько блоков.

Блок счета (БС) - включает в себя реле-счетчики, которые обеспечивают счет числа импульсов и интервалов между ними, поступающего с пути кода.

Блок фиксации кода (БФК) - включает в себя сигнальные реле «3», «Ж», «КЖ», которые создают соответствующие цепи питания сигнальных ламп локомотивного светофора.

Блок соответствия (БКС) - обеспечивает контроль (сравнение, соответствие) принимаемого с пути кода и состояние сигнальных реле БФК. Блок соответствия периодически через 5 - 6 с подключает сигнальные реле к реле-счетчикам с тем, чтобы на локомотивном светофоре загорелся нужный огонь. Таким образом, смена огней локомотивного светофора происходит с запаздыванием на 5 - 6 с. Это время соответствует приему трех серий кодовых импульсов.

Локомотивный светофор, дублирующий показания путевых светофоров, имеет следующие сигнальные показания:

Ø  зеленый огонь «3» (на путевом светофоре, к которому приближается поезд, горит зеленый огонь);

Ø  желтый огонь «Ж» (на путевом светофоре желтый огонь);

Ø  желтый огонь с красным «КЖ» (на путевом светофоре красный огонь);

Ø  красный огонь «К» - сигнал, запрещающий движение; появляется после проезда путевого светофора с красным огнем;

Ø  белый огонь «Б» - показания путевых светофоров на локомотив не передаются.

Красному и белому огням локомотивного светофора соответствует отсутствие в рельсовой цепи электрического сигнала, а также непрерывный ток или импульсы тока, подаваемые с небольшими интервалами.

Блок контроля скорости - содержит реле контроля скорости (РКС), взаимодействующее с локомотивным скоростемером. Таким образом, принудительное торможение поезда ставится в зависимость не только от показания сигнала, но и от скорости следования поезда.

Блок бдительности (ББ) - осуществляет контроль бдительности машиниста.

При смене огня локомотивного светофора, например с зеленого на желтый, разрывается электрическая цепь питания катушки ЭПК и появляется звуковой сигнал, который звучит в течение 7 - 8 с. До истечения этого времени машинист должен нажать рукоятку (кнопку) бдительности (РБ) и тем самым восстановить цепь питание катушки ЭПК и прекратить звучание свистка. В случае отсутствия со стороны машиниста указанных выше действий ЭПК выполнит экстренное торможение. Таким образом, РБ служит для подтверждения машинистом своей бдительности и предупреждения принудительного экстренного торможения, вызываемого ЭПК.

При вступлении локомотива на некодированный участок пути в блоке БКС дешифратора обесточивается реле присутствия кодов, которое обеспечивает зажигание на локомотивном светофоре белого огня после зеленого пли желтого и зажигание красного огня после «КЖ». При этом имеется возможность с помощью кнопки ВК зажечь белый огонь вместо красного на локомотивном светофоре. Тумблер ДЗ имеет два положения - «АЛС» и «без АЛС». Переключением тумблера из одного положение в другое изменяется интервал

времени периодической проверки бдительности машиниста.

Локомотивный скоростемер (ЗСЛ) в схеме АЛСН обеспечивает действие ЭПК в случае превышения контролируемых им скоростей движения, а также регистрирует на специальной ленте включенное положение ЭПК, нажатие РБ в пути следования и наличие огней на локомотивном светофоре.

Как правило, совместно с локомотивными устройствами АЛСН работает блок предварительной световой сигнализации (БПСС), который включает специальную световую сигнализацию, указывающую машинисту о необходимости нажатия РБ до подачи свистка ЭПК.

Схема АЛСН связана с цепями управления локомотива - при выключенном автостопе невозможно привести локомотив в движение, а при срабатывании ЭПК на экстренное торможение тяговый режим автоматически отключается.

Таким образом, совместная работа путевых и локомотивных устройств АЛСН обеспечивает:

Ø  непрерывную передачу на локомотивный светофор показаний путевых светофоров, к которым приближается поезд;

Ø  однократную проверку бдительности машиниста при смене огней локомотивного светофора;

Ø  периодическую проверку бдительности машиниста при следовании с «К» огнем локомотивного светофора и скорости движения < 20 км/ч, «КЖ» или «Б» огнях; «Ж» огне и скорости движения более Vж, отрегулированной на скоростемере;

Ø  возможность изменения интервала времени периодической проверки длительности машиниста при следовании по участкам, не оборудованным путевыми устройствами АЛСН;

Ø  контроль скорости движения при «КЖ» и «К» огнях локомотивного светофора;

Ø  невозможность включения тяги при выключенных устройствах АЛСН с автостопом;

Ø  автоматическое выключение тягового режима при срабатывании ЭПК автостопа на экстренное торможение;

Ø  возможность включения на локомотивном светофоре белого огня вместо красного.

В настоящее время на ряде железных дорог России внедряется система автоматической локомотивной сигнализации с фазовой модуляцией кодового сигнала (АЛС-ЕН), позволяющая существенно увеличить объем передаваемой информации.

9.2. Электропневматический клапан автостопа.

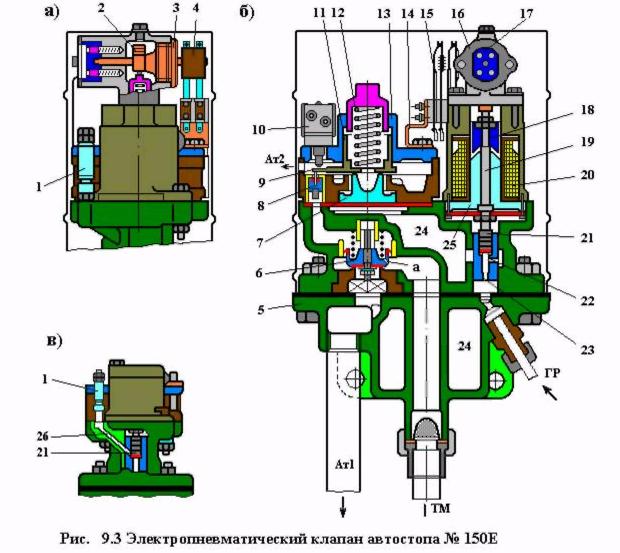

На подвижном составе используются электропневматические клапаны автостопа ЭПК № 000Е и № 000И (рис. 9.3.)

ЭПК имеет кронштейн 5, к которому присоединены трубопроводы от ГР и ТМ, а также атмосферная труба Ат1. В этом же кронштейне расположена камера 24 выдержки времени объемом 1 л. На верхней части кронштейна смонтированы все узлы ЭПК.

Электромагнит ЭПК состоит из катушки 20 с сердечником 25 и якорем 18. С якорем жестко соединен шток 19, нижняя часть которого представляет собой плунжер (клапан) 21. Полость плунжера каналом 26 может сообщаться со свистком 1. На электромагните установлен корпус 16 замка ЭПК, в котором находятся эксцентрик 4 с осью 2, проходящей через крышку 3. На крышке 13 с помощью скобы 14 укреплена контактная группа 15, замыкание и размыкание контактов которой осуществляется эксцентриком 4. Эта контактная группа обеспечивает регистрацию на скоростемерной ленте состояние автостопа (включенное или выключенное).

Камера выдержки времени снабжена резиновой диафрагмой 7, на которую сверху через стакан 11 действует регулировочная пружина 12. Стакан имеет рычаг 9, с помощью которого он может воздействовать на атмосферный клапан 8 и концевой выключатель 10. Под диафрагмой расположен напруженный пружиной срывной клапан 6 с калиброванным отверстием «а» диаметром 0,8 мм.

Схема работы ЭПК показана на рис. 9.4.

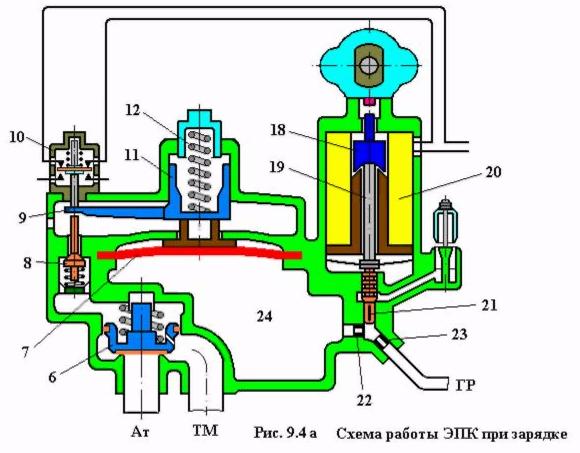

Для зарядки ЭПК (Рис. 9.4. а) необходимо вставить ключ 17 в корпус замка 16 и повернуть его до упора вправо (выключить ЭПК). При этом ось 2 эксцентрика переместит шток 19 с плунжером 21 в крайнее нижнее положение и последний перекроет канал 26, разобщив полость плунжера от свистка 1. Воздух из ГР через калиброванные отверстия 23 и 22, диаметром соответственно 0,9 мм и 1,0 мм. начнет поступать в камеру выдержки времени и в полость под диафрагмой 7. Зарядка камеры выдержки времени с 1,5 кгс/см2 до 8,0 кгс/см2 происходит за 9 - 10 с.

Диафрагма, прогибаясь вверх, также перемещает в верхнее положение стакан 11 с рычагом 9 и сжимает регулировочную пружину 12. При этом рычагом 9 замыкаются контакты концевого выключателя 10 и электрическая цепь питания катушки электромагнита ЭПК будет частично подготовлена к включению. Одновременно рычаг 9 освобождает атмосферный клапан 8, который своей пружиной поднимается вверх (закрывается) и разобщает полость над срывным клапаном 6 от атмосферы Ат2. Сжатый воздух из ТМ поступает под срывной клапан 6 и через калиброванное отверстие «а» диаметром 0,8 мм перетекает в полость, расположенную над ним, сильнее прижимая клапан к седлу.

После этого ключ 17 необходимо повернуть в крайнее левое положение (включить ЭПК) и нажать рукоятку бдительности РБ. При этом на катушку 20 электромагнита будет подано напряжение и якорь 18 притянется к сердечнику 25, обеспечивая тем самым нижнее положение плунжера 21, то есть перекрытие воздушного канала 26 к свистку 1.

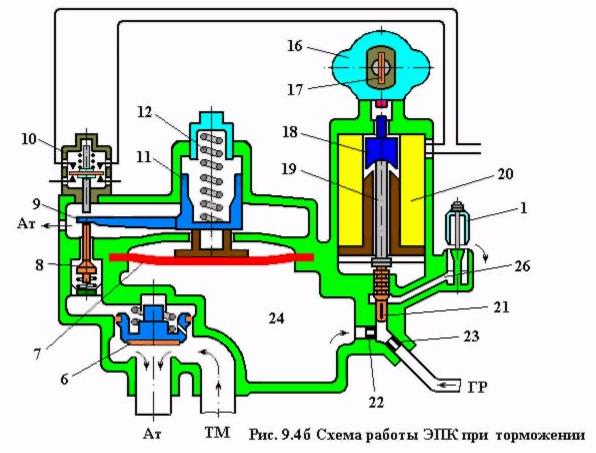

При потере питания катушки ЭПК, например при смене огня локомотивного светофора, давлением воздуха из ГР плунжер 21 со штоком 19 поднимаются вверх. При этом плунжер открывает канал 26. и сжатый воздух из камеры выдержки времени и из ГР начинает через свисток выходить в атмосферу АтЗ (рис. 9.4 б). Если в течение 7-8с после начала звучания свистка машинист не нажмет РБ. то давление в камере выдержки времени упадет продано до 1,5 кгс/см2 , и регулировочная пружина 12 переместит вниз стакан с рычагом 9, Последний разомкнет контакты концевого выключателя 10 и одновременно переместит вниз (откроет) атмосферный клапан 8, который сообщит полость над срывным клапаном 6 с атмосферой Ат2. Давлением ТМ срывной клапан поднимается вверх, обеспечивая экстренную разрядку тормозной магистрали в атмосферу Ат1. Разрядка ТМ независимо от положения ручки крана машиниста будет происходить до тех пор, пока срывной клапан не опустится на седло под действием своей пружины, то есть приблизительно до давления в ТМ 1,5 -2.0 кгс/см2.
