Основы аэродинамических и тепловых расчетов в электромеханике (стр. 27 )

;

Таблица 5.3

Расчет аэродинамических сопротивлений защищенного электродвигателя

№ участка	Наименование сопротивления	Расчетное сечение, м2	Коэф. сопротивления
1	Вход через решетку подшипникового щита		a1 – табл. 3.1
2	Поворот потока к вентиляционным лопаткам при выходе из диффузора		a2=f(j2) – табл. 3.1
3	Вход в межсекционные каналы лобовой части обмотки статора	а) Всыпная обмотка из мягких секций

Окончание таблицы 5.3

№ участка	Наименование сопротивления	Расчетное сечение, м2	Коэффициент сопротивления
		б) Обмотка из жестких секций (полуоткрытый и открытый паз)
4	Выход из лобовой части обмотки статора
5	Поворот к каналам между сердечником и станиной	S5=S4	a5=f(j5) – табл. 3.1 j5=90°
6	Поворот вокруг головок лобовой части обмотки статора		a6=f(j6) – табл. 3.1 j6=180°
7	Вход в каналы между сердечниками статора и станиной
8	Выход в окружающее пространство		a8 табл. 3.1

Таблица 5.4

Расчетные размеры защищенного электродвигателя

№	Расчетный размер (расчетная формула)	Обозначение	Размерность	Примечание
1	Размеры обмотки статора по результатам электромагнитного расчета	D1, D2, В, М, N	м	Обозначение размеров в соответствии с принятыми в [2, 11]
2	Внутренний диаметр решетки подшипникового щита	D1	м	Рис. 5.2
3	Внешний диаметр решетки подшипникового щита	D2	м	Рис. 5.2
4	Суммарное сечение ребер подшипникового щита	SSреб. щ	м2
5	Число ребер подшипникового щита	преб. щ	-
6	Ширина ребра подшипникового щита	bреб. щ	м
7	Длина ребра подшипникового щита	lреб. щ	м
8	Внутренний (наименьший) диаметр диффузора	Dдиф	м	Рис. 5.2
9	Диаметр вала в расчетном сечении на выходе потока из диффузора	D3	м	Рис. 5.2
10	Внутренний диаметр корпуса (станины): а) круглый корпус (станина) - Dкор б) некруглый корпус (станина) - Dкор= Dкор. ср (Dкор. ср – усредненное значение внутреннего диаметра)	Dкор	м
11	Суммарное сечение ребер корпуса станины	SSреб. к	м2

Окончание таблицы 5.4

№	Расчетный размер (расчетная формула)	Обозначение	Размерность	Примечание
12	Число ребер станины	преб. к.	-
13	Ширина ребра станины	bреб. к	м
14	Высота ребра станины для круглой станины	hреб. к	м
15	Число выходных отверстий на станине	пвых.	-
16	Ширина окна выходного отверстия	авых	м	Рис. 5.2
17	Длина окна выходного отверстия	bвых	м	Рис. 5.2
18	Расстояние от головок лобовых частей обмотки статора до диффузора	l6	м	Рис. 5.2

5.3. Вентиляционный расчет закрытого асинхронного электродвигателя с форсированным охлаждением ротора (исполнение IP-44)

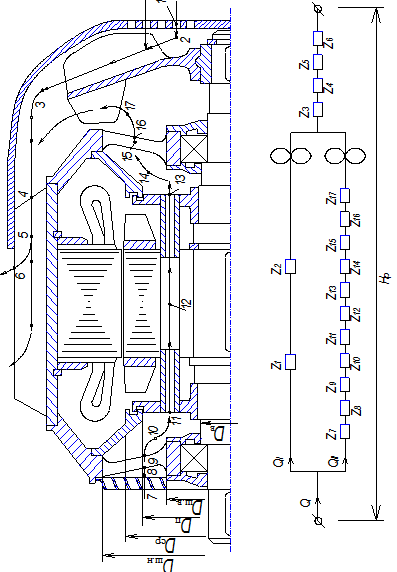

В двигателях закрытого исполнения наиболее нагретой частью является ротор, который оказывает существенное влияние на нагрев обмотки статора. С целью уменьшения этого влияния в таких электродвигателях серии 4А, АИ применена форсированная система охлаждения ротора, которая показана на рис. 5.3.

Аэродинамические сопротивления цепи внешнего обдува – Z1, Z2, Z3, Z4, Z5 и Z6 – определяются аналогично как и для двигателя закрытого исполнения (п. 5.1). Так как в вентиляционной цепи предусмотрены 2 вентилятора, работающие параллельно, то полный расчет схемы вентиляции должен проводиться графоаналитическим методом в соответствии с изложенным в п. 3.5.1.1

Расчет аэродинамических сопротивлений роторной цепи приведен в табл. 5.5, расчетные размеры – в табл. 5.6.

Таблица 5.5

Расчет аэродинамических сопротивлений цепи ротора

№ участка	Наименование сопротивления	Расчетное сечение, м2	Коэффициент сопротивления
7	Вход через решетку подшипникового щита		a7 – табл. 3.1
8	Вход в отверстия подшипникового щита
9	Вход в камеру за подшипниковым щитом	S9= S7вх
10	Вход в камеру перед каналами в роторе
11	Вход во вращающиеся каналы ротора
12	Трение во вращающихся каналах ротора	S12=S11	lтр – п. 3.4.1

Окончание таблицы 5.5
