Низковольтное комплектное устройство для управления и защиты асинхронного двигателя (стр. 5 )

где Iном. р, Iп. дв, Iуд. п..дв - соответственно номинальный рабочий ток, пусковой и ударный пусковой токи двигателя;

д) климатическое исполнение и категория размещения. Аппарат предназначен для эксплуатации в среде с умеренным и холодным климатом (УХЛ) в категории размещения 3 (закрытые помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем на открытом воздухе);

Таблица 4. Параметры выбора пускателя магнитного.

№ п. п.	Параметр	Значение
1	Тип пускателя	ПМА, ПМЛ, ПМЕ
2	Род тока	Переменный
3	Номинальное напряжение, В	380
4	Номинальный ток, А	20
5	Число главных контактов	3
6	Категория применения	АС-3
7	Наличие теплового реле	Нет
8	Степень защиты	IP00, IP20

По вышеперечисленным параметрам в программе «ВыбоР 2.2» выбирается магнитный пускатель, параметры которого приведены в табл. 5.

Таблица 5. Параметры выбранного магнитного пускателя.

п. п.	Параметр	Значение
1	Порядковый номер	415
2	Тип пускателя	ПМЛ2100
3	Номинальное напряжение, В	380
4	Номинальный ток, А	25
5	Номинальный рабочий ток при напряжении >=380 В	25
6	Номинальный рабочий ток при напряжении 660 В	-
7	Реверсивный-1 .Нереверсивный-0	0
8	Наличие теплового реле	НЕТ
9	Тип теплового реле	НЕТ
10	Наличие аппарата позисторной защиты	НЕТ
	Таблица 5. Продолжение
11	Категория применения	АС3
12	Частота включений в час при напряжениях 380/660 В	3600/НЕТ
13	Режим работы	П;ПП
14	Степень защиты	IP00
15	Число главных контактов	3З
16	Число вспомогательных контактов	1З
17	Напряжение на обмотке управления, В	380
18	Номинальный ток вспомогательных контактов, А	10
19	Мощность обмотки управления, Вт	20-60
20	Коммутационная износостойкость в исполнении А, млн. циклов	2,0
21	Коммутационная износостойкость в исполнении Б, млн. циклов	1,0
22	Коммутационная износостойкость в исполнении В, млн. циклов	0.3
23	Механическая износостойкость в исполнении А, млн. циклов	16
24	Механическая износостойкость в исполнении Б, млн. циклов	16
25	Механическая износостойкость в исполнении В, млн. циклов	8
26	Объем пускателя в исполнении А, см	384,2
27	Масса пускателя, кг	0,533
28	Номинальный ток теплового элемента, А	НЕТ
29	Пределы регулирования тока по отношению к номинальному, А	НЕТ
30	Время срабатывания при 6∙ Iном, с	НЕТ
	Таблица 5. Окончание
31	Термическая стойкость реле при 18∙ Iном, с	НЕТ
32	Технические условия(ТУ)	14-644.005-84
33	Завод-изготовитель	ЭМЗ; АЛЕКСАНДРИЯ

По отраслевому каталогу 07.14.01-02 [7] выбираем пускатель магнитный ПМЛ-2100.

Пускатели электромагнитные серии ПМЛ предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором при напряжениях до 660 В переменного тока частотой 50 и 60 Гц.

При наличии тепловых реле или аппаратов позисторной защиты пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности.

Структура условного обозначения пускателей:

ПМЛ-ХХХХДМХХХ:

ПМЛ – серия пускателей магнитных;

1-ый X – величина пускателя в зависимости от номинального тока:

1 – 10А, 16А; 2 – 25А; 3 – 40А; 4 – 63А, 80А;

2-ой X – назначение и наличие теплового реле и аппарата позисторной защиты:

1 – без реле, нереверсивные;

2 – с реле, нереверсивные;

5 – без реле, реверсивные с электрической и механической блокировками;

6 – с реле, реверсивные с электрической и механической блокировками;

7 – пускатель «звезда»-«треугольник»;

3-ий Х - степень защиты и наличие кнопок:

0 – IP00;

1 – IP54 без кнопок или с кнопкой теплового реле;

2 – IP54 с кнопками «Пуск» и «Стоп»,

3 – IP54 с кнопками «Пуск» и «Стоп» и сигнальной лампой;

4 - IP40 без кнопок;

6 – IP20

4-ый Х- исполнение пускателя по числу и исполнению контактов вспомогательной цепи:

0 – 1 замыкающий(10-40А), 1 замыкающий и один размыкающий (40-80А);

1 – 1 размыкающий;

Д- буква, обозначающая пускатели с номинальным током на 16А – для 1-й величины, 80А – для 4-й величины, с уменьшенными массогабаритными показателями – для 3-й величины;

М – исполнение пускателей с возможностью крепления как на стандартную рейку, так и винтами на плоскости;

Х – климатическое исполнение по ГОСТ 15150-69 (О, О*, ОМ);

Х – категория размещения по ГОСТ 15150-69 (2; 4);

X – износостойкость (А, Б, В)

Условия эксплуатации пускателя

Высота над уровнем моря до 2000м.

Диапазон рабочих температур от -40 до +55°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу пускателей,

а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение – крепление на вертикальной плоскости допускается отклонение не более 20° в любую сторону.

По способу защиты человека от поражения электрическим током пускатели относятся к классу 0 по ГОСТ 12.2.007.0-75.

Проверка выбора пускателя

В категории AC-3 аппарат должен выключать в режиме нормальных коммутаций (см. табл. 6.1 [3])

I0=6×Iном. р.=6×25=150 А ≥ Iп. дв.=103 А

В режиме редких коммутаций:

I0=10×Iном. р.=10×25=250 А ≥ Iуд. п.дв.=190 А

Таким образом, оба условия выбранным магнитным пускателем выполняются, следовательно магнитный пускатель выбран правильно.

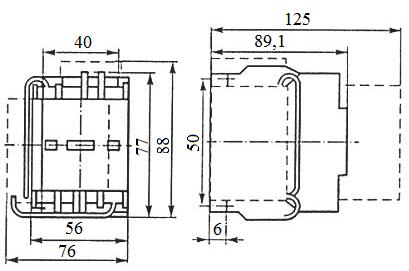

Рис. 4. Общий вид, габаритные и установочные размеры

пускателя ПМЛ-2100

Формулирование заказа магнитного пускателя

ПМЛ-2100, 380 В, 2 А, ТУ У3.11-05814256-097-97

3.3 Выбор теплового реле

Тепловые реле в совокупности с линейными контакторами (магнитные пускатели) применяются для защиты двигателей, работающих в продолжительном режиме (рабочий период составляет не менее 30 мин). Применение тепловых реле для защиты двигателей, работающих в повторно-кратковременных режимах, нецелесообразно ввиду чувствительности нагревательного элемента к его тепловому состоянию, обусловленному циклическим характером токовой нагрузки, что изменит временные характеристики теплового реле. Использование тепловых реле при работе двигателя в повторно-кратковременном режиме, а также вблизи устройств, излучающих дополнительное тепло, может привести к ложным срабатываниям реле.

Тепловые реле, встраиваемые в магнитные пускатели, выбираются по следующим основным параметрам: типоисполнению реле; конструктивным особенностям; номинальному току нагревательного элемента (нагревателя); току несрабатывания (уставки по току) и диапазону его изменения; времени срабатывания (при 20%-ном увеличении тока по отношению к номинальному значению); времени срабатывания при токах перегрузки (например, при пусковом токе двигателя).

По типоисполнению тепловые реле выпускаются одно-, двух - и трехполюсные. Степень защиты и климатическое исполнение реле определяются пускателями, в которые они встраиваются.

Тепловые реле имеют или в них отсутствует температурная компенсация, регулятор уставки тока несрабатывания, самовозврата (дистанционного возврата или ручного), возможности сменяемости нагревательного элемента, ускоренного срабатывания реле при обрыве фазы. Конструктивные особенности реле определяются и количеством коммутирующих контактов. Выбор типа теплового реле, встроенного в магнитный пускатель, производится из условия равенства номинального тока нагревателя и двигателя [2]:

Пускатели серии ПМА и ПМЕ имеют встроенные тепловые реле типа РТТ, а пускатели серии ПМЛ - реле типа РТЛ. Реле типа РТТ и РТЛ выполнены с температурным компенсатором, что позволяет значительно уменьшить влияние температуры окружающей среды на временные характеристики реле, и регулятором тока уставки (тока несрабатывания реле).
