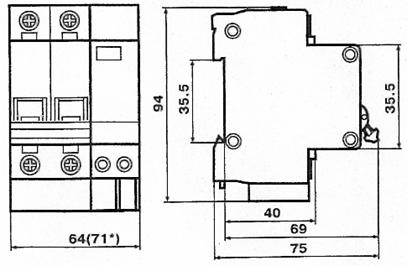

Рис.8. Габаритные и установочные размеры автоматического выключателя дифференциального тока АД-12
Формулирование заказа автоматических выключателей дифференциального тока
«Дифференциальный автомат АД-12; 230 В; 50 Гц; 16 А; 30 мА»
3.6. Выбор кнопок
Для коммутации электрической цепи нужно выбрать выключатели кнопочные.
Выключатели кнопочные подбираются по следующим условиям:
а) по номинальному напряжению – 380 В;
б) по номинальному току (установившийся ток в цепи управления рассчитывается по формуле:
, где P – мощность цепи управления (в нашем случае мощность катушки пускателя),
.
Так как при срабатывании магнитной цепи имеет место значительный зазор, ток в цепи может быть выше рассчитанного в 10-30 раз:
;
в) по функциональному назначению – 4 кнопки «пуск» и «стоп». По промышленному каталогу 07.12.07-98 выбираем [12] выключатели кнопочные серии ВК50 (см. рис 9)
Общие сведения о выключателях кнопочных
Выключатели кнопочные ВК50 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.

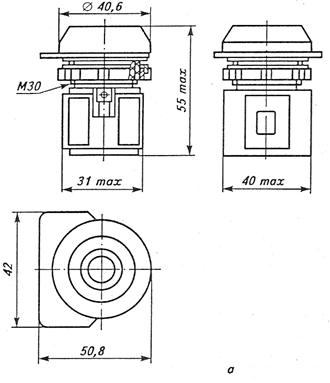

Рис.9. Габаритные и установочные размеры выключателей кнопочных ВК50.
Структура условного обозначения выключателей кнопочных
BK50-2I-XXXX0-54-X2:
ВК - выключатель кнопочный;
50 - номер серии;
21 - номинальный ток: 10 А;
1-ый Х - число замыкающих контактов: 0 - контакт отсутствует; 1 - 1
контакт; 2 - 2 контакта;
2-ой Х - число размыкающих контактов: 0 - контакт отсутствует; 1 - 1
контакт; 2 - 2 контакта;
ХХ - управляющий элемент по виду основной детали: 11 - толкатель
цилиндрический; 13 - толкатель грибовидный;
0 - наличие фиксации: фиксация отсутствует;
54 - степень защиты по ГОСТ 14255—69: IP54;
Х2 - климатическое исполнение (УХЛ, Т) и категория размещения по
ГОСТ 15150 - 69.
Условия эксплуатации выключателей кнопочных
Выключатели кнопочные устанавливаются на высоте над уровнем моря не более чем 2000 м, допускается до 4300 м со снижением нагрузок;
температура окружающего воздуха от минус 40 до 40 °С для исполнения УХЛ2, от минус 10 до 50 °С для исполнения Т2, для исполнения УХЛ2 допускается эксплуатация выключателей при минус 60 °С в нерабочем состоянии;
относительная влажность воздуха 80% при температуре 15 °С для исполнения УХЛ2 и до при температуре 27 °С для исполнения Т2;
окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных и химически активных газов и паров в концентрациях, способных разрушить покрытия металлов и изоляцию;
в условиях вибрационных нагрузок в диапазоне частот 0,5-100 Гц с максимальной амплитудой ускорения 2g, а также в условиях ударных нагрузок с пиковым ударным ускорением 5g при длительности удара 2 - 20 мс, степень жесткости 4;
рабочее положение выключателей в пространстве любое;
степень защиты выключателей со стороны привода IP54, со стороны контактных выводов IP00 по ГОСТ 14255-69;
класс защиты человека от поражения электрическим током 0 по ГОСТ 12.2.007.0-75;
требования техники безопасности по ГОСТ 12.2.007.6-93 и ГОСТ 12.2.064-81.
Выключатели для внутригосударственных и экспортных поставок соответствуют требованиям ТУ УЗ.12-00216875-023-97 (ГЛТИ.642240.011 ТУ), ГОСТ 2492-84 и ГОСТ 12434-93.
Выключатели климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 15963-79.
Выключатели, предназначенные для поставок на экспорт, дополнительно соответствуют требованиям РД 16.01.007-88.
Формулирование заказа выключателей кнопочных
«Выключатель ВК50-21-11110-54-УХЛ2, красный, СТАРТ, ТУ УЗ.12.00216875-23-97 (ГЛТИ.642240.011 ТУ)»
«Выключатель ВК50-21-11110-54-УХЛ2, черный, СТОП, ТУ УЗ.12.00216875-23-97 (ГЛТИ.642240.011 ТУ)»
3.7. Выбор плавких предохранителей
Параметры для выбора предохранителей для защиты двигателя
Для защиты электрической сети (при токах КЗ) нужно выбрать предохранители.
Предохранители выбираются по следующим условиям:
а) по номинальному напряжению - 380 В;
б) по номинальному току плавкой вставки: номинальный ток плавкой вставки должен удовлетворять неравенству
.
Принимаем
.
в) по номинальному току основания - 25 А.
По промышленному каталогу 07.04.12-99 выбираем [13] предохранители плавкие НПН2-60 УХЛ3.

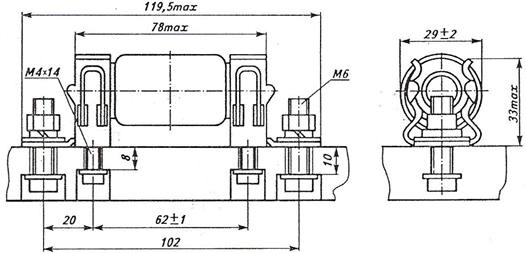

Рис.10. Габаритные, установочные и присоединительные размеры предохранителей НПН2-60 УХЛ3
Общие сведения о плавких предохранителях
Предохранители предназначены для защиты электрооборудования промышленных установок и электрических сетей с номинальным напряжением до 660В переменного тока частотой 50 и 60Гц и до 440В постоянного тока при токах КЗ и перегрузках.
Структура условного обозначения плавких предохранителей
НПН2-60-0 XX
НПН - предохранитель с неразборной плавкой вставкой с наполнителем;
2 - номер серии;
60 - величина номинального тока контакта основания - 63 А;
0 - с передним присоединением проводников к выводам предохранителя;
XX - климатическое исполнение (У, Т, УХЛ) и категория размещения
(3, 4) по ГОСТ 15150-69.
Предохранители в климатическом исполнении У и Т изготовляются для категории размещения 3 и в климатическом исполнении УХЛ для категории размещения 4.
Условия эксплуатации плавких предохранителей
Плавкие предохранители устанавливаются на высоте над уровнем моря не более чем 2000 м; температура окружающего воздуха от минус 40 до 40°С;
относительная влажность окружающего воздуха не более 80% при температуре 20°С;
окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу предохранителей;
вибрационные нагрузки с частотой 1 - 100 Гц при максимальном ускорении 1g;
многократные ударные нагрузки с ускорением 3g при длительности удара 2 - 20 мс;
Формулирование заказа плавких предохранителей
«Предохранитель НПН2-60-0 УХЛ3 на 6,3 А, экспорт, ТУ 16-521.010-75».
3.8. Выбор зажимов
Выбор зажимов производится по номинальному току 45 А и сечению провода
.
Для подвода и отвода кабелей к электрическому шкафу управления системой применяются блоки зажимов или зажимы наборные.

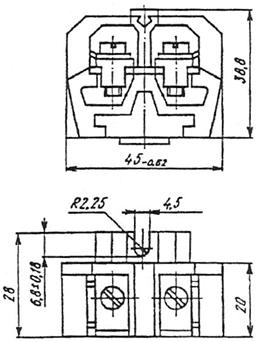

Рис.11. Габаритные и присоеденительные размеры блока зажимов.
Структура условного обозначения зажимов
ХХ(Х)ХХ-ХХХ-Х/ХХ-ХХ:
ХХ(Х) - наименование серии: ЗН - зажим наборный; БЗ - блок зажимов;
БЗН - блок зажимов наборных; БЗК - блок зажимов контактных; XX - номер серии;
1-ый X - номинальное сечение зажима, мм2;
2-ой X - обозначение зажима (блока) по функциональному назначению:
М - мостиковый; П - проходной; И - измерительный;
Р - разъединительный; К - с подгоночным сопротивлением; Л - для
установки на печатные платы; Д - двухэтажный;
3-ий Х - величина тока, А;
Х/Х - обозначение способа присоединения проводника с выводом с
каждой стороны зажима: В - винтом (болтом) к плоскому выводу; П –
пайкой (сваркой); Н - накруткой; С - соединителем; К - под кабельный
наконечник; Д - винтом к гнездовому выводу;
4-ый X - климатическое исполнение и категория размещения (УЗ; ТЗ; УХЛ4)
по ГОСТ 15150-69 и ГОСТ 15543-89;
5-ый X - количество зажимов в блоке;
6-ой X - конструктивное исполнение блоков наборных: А - с двумя
пластмассовыми торцевыми крышками; Б- с двумя пластмассовыми прижимными корпусами; Г - с металлическими прижимными скобами и торцевой крышкой для маркировки; Ш - на шпильке.
Выбираем два блока зажимов [14] для двух кабелей (l2,l3)
Формулирование заказа зажимов
«Зажим БЗН27-16М63-Д/ДУ3-4А 16-91 ИГФР.687222.035ТУ»
3.9 Выбор бокса монтажного
Бокс монтажный предназначен для размещения выбранных аппаратов.
Параметры выбора бокса монтажного
Бокс монтажный выбирается в зависимости от габаритов аппаратов, а так же по степени защиты.
Общие сведения о боксе монтажном
Бокс монтажный ЩРНМ с гладкой монтажной панелью.
Предназначен для изготовления ящиков Я 5000 (РУСМ, ШУ), щитов управления и автоматизации.

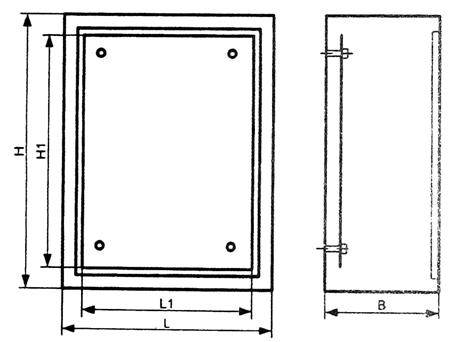

Рис.12. Габаритные размеры бокса монтажного.
Для выбранных аппаратов, с учетом их габаритных размеров, выбираем бокс монтажный ЩРНМ-2:
Н=500мм,
Н1=440мм,
L=400мм,
L1=340мм,
В=220мм.
Выбираем степень защиты IP54.
Формулирование заказа бокса монтажного
«Бокс монтажный ЩРНМ-2, IP54»
4. Пусковая характеристика двигателя и защитные характеристики аппаратов защиты
Для проверки правильности выбора аппаратов защиты необходимо проанализировать их времятоковые характеристики и построить их совместно с пусковой характеристикой двигателя в одной системе координат (см. рис. 12). В проектируемом устройстве используется трёхполюсная схема подключения теплового реле (кривая 1 на рис.13)

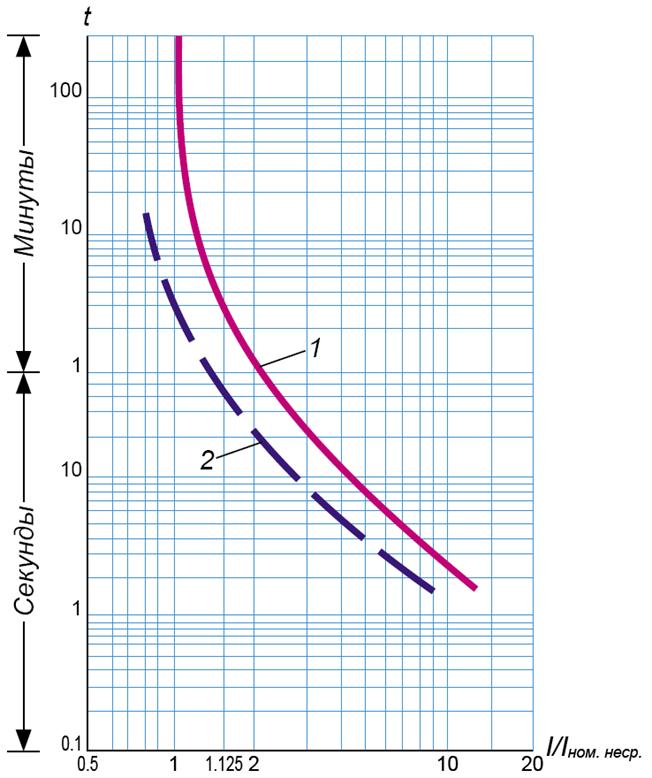

Рис.13 Времятоковая характеристика реле типа РТЛ-2100
1 – времятоковая характеристика при трехполюсной работе реле,
2 – времятоковая характеристика при двухполюсной работе реле,
3 – пусковая характеристика асинхронного двигателя А112М2
ЗАКЛЮЧЕНИЕ
При выполнении курсового проекта я получил множество новых знаний и навыков. Среди них следующие мои достижения, ставшие возможными только благодаря этому курсовому проекту:
- Я более глубоко изучил назначение, устройство и принцип работы аппаратов управления и защиты Я восстановил в памяти и получил новые навыки владения программами Microsoft Word, Math Type, Adobe Photoshop, Abby Fine Reader, а также почти освоил слепой десятипальцевый метод ввода текстовой информации. Я научился правильно оформлять свои работы, учитывая ЕСКД и ГОСТ.
§ Я научился составлять технические данные для выбора аппаратов, формулировать заказы на аппараты и комплектовать низковольтные устройства.
§ Я стал более эрудированным и образованным человеком в целом.
§ Я ознакомился с компьютерной программой ВыбоР 2.2, существенно усложняющей выбор электрических аппаратов в связи с низким качеством пользовательского интерфейса, основанного на псевдографических текстовых символах. Также я узнал, что программа ВыбоР 2.2 написана на языке Basic, что ставит под сомнение возможность перевода алгоритмов поиска информации в базе данных на современные языки программирования высокого уровня.
§ Я приступил к проектированию низковольтного комплектного устройства защиты для сервера официального интернет-портала ИЭТ'а.
Всем студентам, читающим это заключение, советую немедленно приступать к выполнению курсового проекта, даже если вы ещё не поступили в МЭИ. Учтите, что для выполнения этого курсового проекта потребуется много времени. Сделать его в конце семестра не получится, его надо делать постепенно и планомерно. Также советую ни в коем случае не покупать курсовой проект и сделать его самостоятельно. Это даст Вам много новых полезных знаний, которые непременно пригодятся на защите курсового проекта, защите лабораторных работ и на экзамене. Рекомендую в своем курсовом проекте использовать отечественные аппараты, так как в каталогах по ним даётся гораздо больше информации и они превосходят зарубежные аналоги по массе и габаритам, а также по эстетическим характеристикам. Это позволяет узнать больше разных параметров аппаратов защиты и управления, а значит, и узнать больше об их устройстве и работе, взяв в руки подключённый к сети аппарат со степенью защиты IP00.
Список литературы
1. , , и др. Методическое пособие по курсу «Электрические и электронные аппараты»: М.: Издательство МЭИ, 2001.
2. Электрические и электронные аппараты: Учебник для студентов вузов Под ред. . М.: Информэлектро, 2001.
3. , , Задачник по электрическим аппаратам. М.: Высш. шк., 1987.
4. Правила устройства электроустановок: Энергоатомиздат, 1985.
5. ГОСТ 433-73 Кабели силовые с резиновой изоляцией. М.: Издательство Стандартов, 1997.
6. Практические методы расчета токов короткого замыкания. Конспект лекций: Учебное пособие по курсу «Переходные процессы в электрических системах». М.: Издательство МЭИ, 1993.
7. Пускатели электромагнитные серии ПМЛ. М.: Информэлектро, 2002.
8. Реле электротепловые токовые серии РТЛ. М.: Информэлектро, 2002.
9. Выключатели автоматические серии АЕ20 и серии АЕ20М (модернизированные). М.: Информэлектро, 1999.
10. Выключатели автоматические. М.: ИЭК, 2005.
11. Дифференциальные автоматы. М.: ИЭК, 2005.
12. Выключатели кнопочные серии ВК50. М.: Информэлектро, 2000.
13. Предохранители плавкие серии ПП24. М.: Информэлектро, 1999.
14. Зажимы наборные серии ЗН24 и блоки зажимов серии БЗН27. М.: Информэлектро, 1997.
|
