Низковольтное комплектное устройство для управления и защиты асинхронного двигателя (стр. 8 )

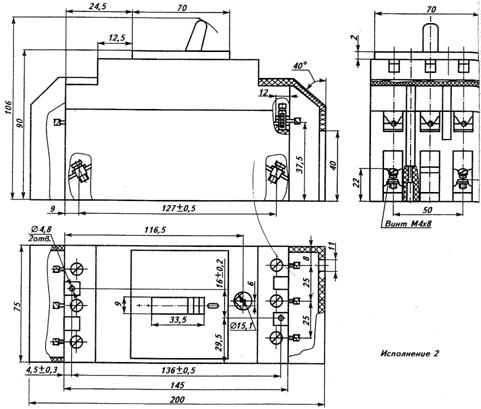

Рис.7 Габаритные и установочные размеры автоматических выключателей АЕ2043М-100-20У3-А

3.4.3. Выбор автоматических выключателей QF5-7

Выбор автоматического выключателя, защищающего нагрузку (см. рис.1), проводится в следующей последовательности:

а) по номинальному току расцепителя,

где - номинальный ток во второй линии, . Принимаем номинальный ток расцепителя ;

б) выключатель проверяется на способность коммутировать ток короткого замыкания в точке 3 (см. рис.1) . Предельна коммутационня способность составляет 4,5 кА, что выше .

Все условия выполняются, следовательно автоматический выключатель выбран правильно.

Таблица12. Параметры для выбора автоматического выключателя QF5-7

№п. п.	Параметр	Значение
1	Род тока	Переменный
2	Номинальное напряжение, В	220
3	Число главных контактов	1
4	Тип расцепителя	ЭМ; Т
5	Номинальный ток расцепителя, А	16
6	ПКС, кА, не менее	1,5
7	Степень защиты	IP20

По промышленному каталогу 07.00.60-05 выбирается [10] автоматический выключатель ВА47-29. Выбираем выключатель с номинальным током 16 А.

Технические параметры выбранного выключателя представлены в табл. 9.

Таблица 13. Параметры выбранного автоматического выключателя QF5-7

п. п	Параметр	Значение
2	Тип выключателя	ВА47-29
3	Род тока	АС
4	Номинальное напряжение, В	230
5	Номинальный ток, А	16
6	Число главных контактов	3
7	Число свободных контактов	0
8	Тип расцепителя	ЭМ; Т
9	Номинальный ток расцепителя, А	16
12	Предельная коммутационная способность, кА	4,5
18	Вид привода	РУЧ
19	Степень защиты	IР20
22	Число общих циклов коммутации, ВО	20000
23	Число циклов под нагрузкой, ВО	6000
30	Завод - изготовитель	ИЭК

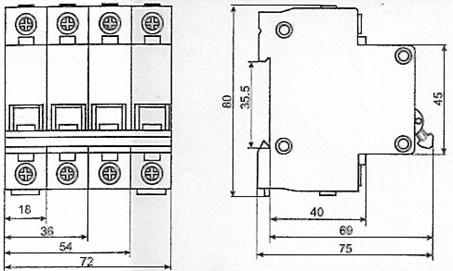

Рис.8 Габаритные и установочные размеры автоматических выключателей ВА47-29

Общие сведения об автоматических выключателях серии АЕ20 и АЕ20М

Выключатели автоматические серий АЕ20 и АЕ20М предназначены для защиты электрических цепей от токов перегрузки и токов КЗ, а также для оперативных включений и отключений цепей (с частотой до 30 включений в час) напряжением до 660 В переменного тока частотой 50, 60 Гц, напряжением до 380 В частотой 400 Гц.

Структура условного обозначения выключателей

АЕ20ХХХХ-ХХХ-ХХХХ-Х:

АЕ - выключатель автоматический;

20 - номер разработки;

1ый X - величина выключателя в зависимости от номинального тока:

2 -16 А; 3 -25 А; 4 - 63 А; 5 - 100 А; 6 - 160 А;

2-ой X - число полюсов в комбинации с макси­мальными расцепителями тока:

3 - трехполюсные с электромагнитными максимальными расцепителями тока;

4 - однополюсные с электромагнитны­ми и тепловыми максимальными расцепителями тока;

6 - трехполюсные с электромагнитными и тепловыми мак­симальными расцепителями тока;

9- трехполюсные с тепловыми максималь­ными расцепителями тока;

3-ий X - наличие буквы М - для выключа­телей модернизированных

(АЕ2030М; АЕ2040М; АЕ2050МП);

4-ый X - наличие буквы П - для выключателей с повышенной предельной и

одноразо­вой коммутационной способностью (для выключателей

АЕ2040МП, АЕ2050МП);

5-ый X - наличие свободных контактов:

1 - без свободных контактов;

2 - один замы­кающий свободный контакт;

3 - один размыкающий свободный контакт;

4 - один замыкающий и один размыкаю­щий свободные контакты);

6-ой X - дополнительные расцепители (

0 - без дополнительных рас целителей;

2 - не­зависимый расцепитель);

7-ой X - температурная компенсация и регулировка номинального тока

теплового расцепителя:

Р - регулировка номинального тока тепловых расцепителей и температурная компенсация;

Н - регулировка номинального тока тепловых расцепителей без температурной компенсации;

Б - без регулировки номинального тока тепловых расцепителей и температурной компенсации для распределительных пунктов (с уменьшенными габаритными размерами);

0 - без регулировки номинального тока тепловых расцепителей и температурной компенсации;

1-ое XX - степень защиты:

00 - IP00; 20 - IР20; 54 - IP54 (для выключателей типа АЕ2040М);

2-ое XX - климатическое исполнение У. Т катего­рии размещения 3 (в

оболочке степени защиты IP00) по ГОСТ 15150-69, а также исполнения У,

Т, УХЛ категории размещения 2 (в оболочке степени защи­ты IP54);

X - класс износостойкости (А - первый; Б - второй).

Условия эксплуатации автоматических выключателей

Автоматические выключатели устанавливаются на высоте над уровнем моря не более чем 2000 м; температура окружающего воздуха от минус 40 до 60 °С;

окружающая среда незврывоопасная, не содер­жащая газы, жидкость и пыль в концентрациях, нарушающих работу выключателей;

отсутствие непосредственного воздействия со­лнечной радиации;

группа механического исполнения МЗ, М4, М6 по ГОСТ 17516.1-90;

вибрация мест крепления, по степени жесткос­ти V по ГОСТ 20.57.406-81 с частотой от 10 до 100 Гц, ускорение 1g;

многократные ударные нагрузки по степени жесткости Iа по ГОСТ 17516.1-90 с ускорением до 5g;

номинальный режим работы - продолжительный;

рабочее положение - установка на вертикаль­ной плоскости надписью „J" вверх, возможен поворот вправо или влево на 90°, допускается отклонение от рабочего положения до 10° в любую сторону;

степень зашиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: IP00 для выводных зажимов и IP20 для оболочки выключателя, IP20 для выводных зажи­мов и оболочки, IP54 для выводных зажимов и оболочки по ГОСТ 14255-69;

выключатели исполнения У категории 3 также пригодны для эксплуатации в условиях, нормиро­ванных для исполнения УХЛ категории 4;

по способу защиты от поражения электричес­ким током выключатели со степенью защиты IP00, IP20 соответствуют классу защиты 0, со степенью защиты IP54 - классу защиты II по ГОСТ 12.2.007.0-75;

требования техники безопасности по ГОСТ 112.007.0-75, ГОСТ 12.2.007.6-93, ГОСТ 21991-89, ГОСТ 12434-93.

Формулирование заказа автоматических выключателей

«Выключатель АЕ2033М-100-20У3-А, 380 В, 50 Гц, 20 А, ТУ 16-522.148-80».

«Выключатель АЕ2043М-100-20У3-А, 380 В, 50 Гц, 40 А, ТУ 16,522.148-80».

«Выключатель ВА47-29, 230 В, 50 Гц, 16 А».

3.5. Выбор автоматического выключателя дифференциального тока FD2-4

Выбор автоматического выключателя дифференциального тока (АВДТ), защищающего однофазную нагрузку (см. рис.2), проводится в следующей последовательности:

а) по номинальному току расцепителя,

где - номинальный ток в линии нагрузки, . Принимаем номинальный ток расцепителя ;

б) выключатель проверяется на способность коммутировать ток короткого замыкания в точке 3 (см. рис.1) . Ток предельной коммутационной способности составляет 4,5 кА, что выше .

Все условия выполняются, следовательно автоматический выключатель дифференциального тока выбран правильно.

По промышленному каталогу 07.00.62-05 выбирается [11] автоматический выключатель дифференциального тока АД-12. Выключатель настроен на ток 16 А.

Таблица14. Параметры выбранного АВДТ FD2-4

№п. п.	Параметр	Значение
1	Номинальное рабочее напряжение, В	230
2	Номинальная частота тока сети, Гц	50
3	Число главных контактов	2
4	Номинальный ток электромагнитного расцепителя, А	16
5	Номинальный отключающий дифференциальный ток, мА	30
6	Предельная коммутационная способность, кА	4,5
7	Степень защиты	IP20
